Мигалки. Освещение дороги. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Мигалки. Освещение дороги. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Артикул: 158177259 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

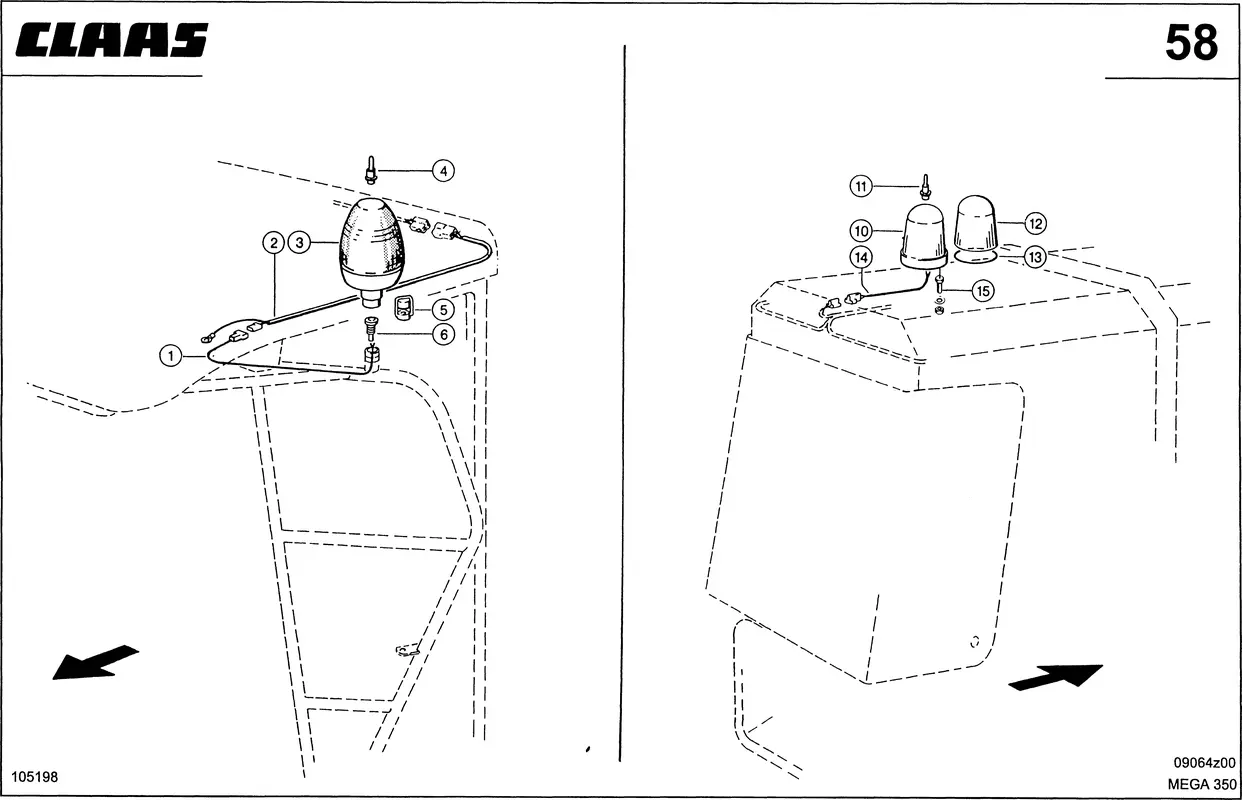

Номер на схеме | 1 |
Название детали | Кабель Соединит. 0000131090 |
Ссылка на деталь | 0000131090 |
Номер на схеме | 2 |
Название детали | Кабель Соединит. 0000126350 |
Ссылка на деталь | 0000126350 |
Номер на схеме | 3 |
Название детали | Маячок Проблеск. 0000155500 |
Ссылка на деталь | 0000155500 |
Номер на схеме | 3 |
Название детали | Корпус 0000155470 |
Ссылка на деталь | 0000155470 |
Номер на схеме | 4 |
Название детали | Лампа Накаливания 0002113300 |
Ссылка на деталь | 0002113300 |
Номер на схеме | 5 |
Название детали | Пробка 0000775220 |
Ссылка на деталь | 0000775220 |
Номер на схеме | 6 |
Название детали | Тяга Переключ. 0007752100 |
Ссылка на деталь | 0007752100 |
Номер на схеме | 10 |
Название детали | Маячок Проблеск. 0006822160 |
Ссылка на деталь | 0006822160 |
Номер на схеме | 10 |
Название детали | Рефлектор 0002136270 |
Ссылка на деталь | 0002136270 |
Номер на схеме | 10 |
Название детали | Рефлектор 0006824610 |
Ссылка на деталь | 0006824610 |
Номер на схеме | 11 |
Название детали | Лампа Накаливания 0002113300 |
Ссылка на деталь | 0002113300 |
Номер на схеме | 12 |
Название детали | Стекло 0006824620 |
Ссылка на деталь | 0006824620 |
Номер на схеме | 12 |
Название детали | Стекло 0002136250 |
Ссылка на деталь | 0002136250 |
Номер на схеме | 13 |
Название детали | Уплотнение 0006824600 |
Ссылка на деталь | 0006824600 |
Номер на схеме | 14 |
Название детали | Провод Соединит. 0000754360 |
Ссылка на деталь | 0000754360 |
Номер на схеме | 15 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 15 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 15 |
Название детали | Кольцо Пружинное 0002351311 |
Ссылка на деталь | 0002351311 |
