Многократный соединитель. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Многократный соединитель. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999

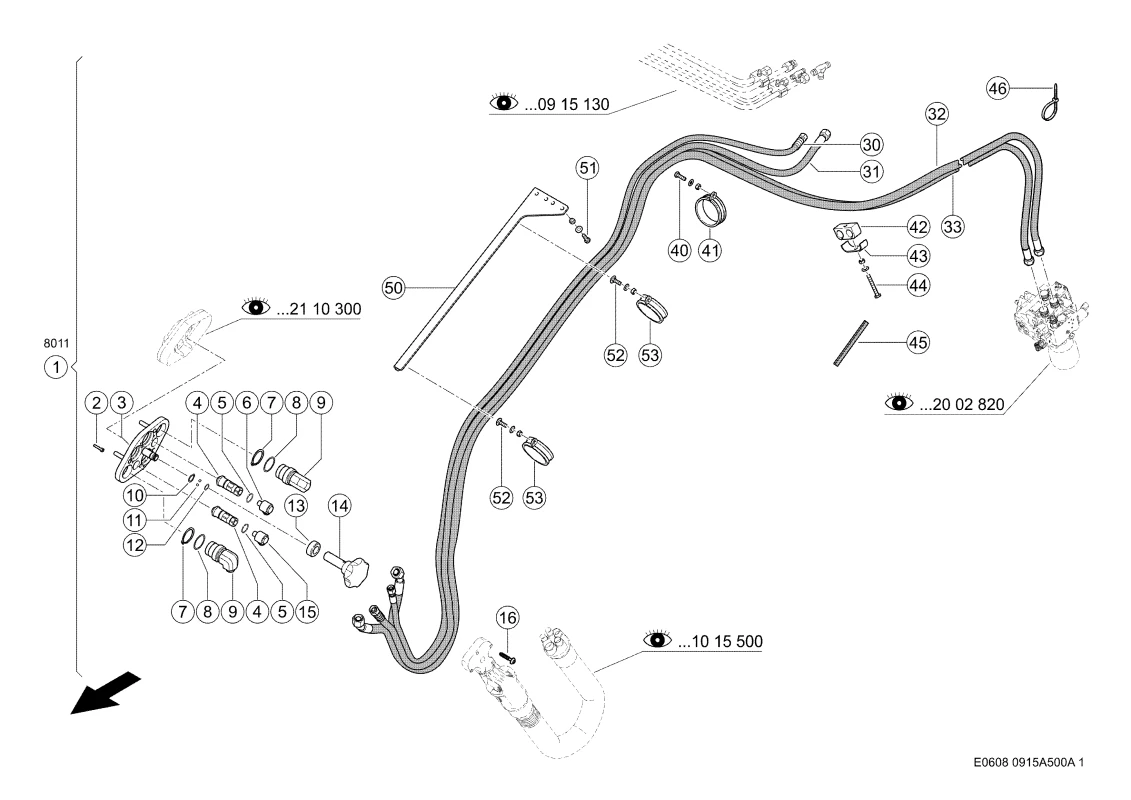

Описание
| Номер на схеме | 1 |
| Название детали | Многократный Соединитель 0023123011 |
| Ссылка на деталь | 0023123011 |
| Номер на схеме | 1 |
| Название детали | Многократный Соединитель 0023123890 |
| Ссылка на деталь | 0023123890 |
| Номер на схеме | 2 |
| Название детали | Винт С Цил.гол. 0002162970 |
| Ссылка на деталь | 0002162970 |
| Номер на схеме | 3 |
| Название детали | Пластина 0006979860 |
| Ссылка на деталь | 0006979860 |
| Номер на схеме | 4 |
| Название детали | Штепсель Соедин. 0006688111 |
| Ссылка на деталь | 0006688111 |
| Номер на схеме | 4 |
| Название детали | Кпл.уплотнений 0005449290 |
| Ссылка на деталь | 0005449290 |
| Номер на схеме | 5 |
| Название детали | Кольцо Стопорное 0002151090 |
| Ссылка на деталь | 0002151090 |
| Номер на схеме | 6 |
| Название детали | Соединение Резьб. 0002496230 |
| Ссылка на деталь | 0002496230 |
| Номер на схеме | 7 |
| Название детали | Кольцо Стопорное 0002440350 |
| Ссылка на деталь | 0002440350 |
| Номер на схеме | 8 |
| Название детали | Шайба Установочн. 0002166480 |
| Ссылка на деталь | 0002166480 |
| Номер на схеме | 9 |
| Название детали | Втулка Соединит. 0006977970 |
| Ссылка на деталь | 0006977970 |
| Номер на схеме | 9 |
| Название детали | Кпл.уплотнений 0005449600 |
| Ссылка на деталь | 0005449600 |
| Номер на схеме | 9 |
| Название детали | Инструмент 0005449610 |
| Ссылка на деталь | 0005449610 |
| Номер на схеме | 10 |
| Название детали | Кольцо Стопорное 0002351540 |
| Ссылка на деталь | 0002351540 |
| Номер на схеме | 11 |
| Название детали | Шарик Стальной 0002428101 |
| Ссылка на деталь | 0002428101 |
| Номер на схеме | 12 |
| Название детали | Диск 0000898540 |
| Ссылка на деталь | 0000898540 |
| Номер на схеме | 13 |
| Название детали | Кольцо Установ. 0005001261 |
| Ссылка на деталь | 0005001261 |
| Номер на схеме | 14 |
| Название детали | Ручка Звездообр. 0006837830 |
| Ссылка на деталь | 0006837830 |
| Номер на схеме | 15 |
| Название детали | Уголок 0002172830 |
| Ссылка на деталь | 0002172830 |
| Номер на схеме | 16 |
| Название детали | Болт 0002164461 |
| Ссылка на деталь | 0002164461 |
| Номер на схеме | 30 |
| Название детали | Шланг 0023123430 |
| Ссылка на деталь | 0023123430 |
| Номер на схеме | 31 |
| Название детали | Шланг 0023123420 |
| Ссылка на деталь | 0023123420 |
| Номер на схеме | 31 |
| Название детали | Шланг 0023123560 |
| Ссылка на деталь | 0023123560 |
| Номер на схеме | 32 |
| Название детали | Шланг 0006687110 |
| Ссылка на деталь | 0006687110 |
| Номер на схеме | 33 |
| Название детали | Шланг 0006687110 |
| Ссылка на деталь | 0006687110 |
| Номер на схеме | 33 |
| Название детали | Шланг 0023123411 |
| Ссылка на деталь | 0023123411 |
| Номер на схеме | 40 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 40 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 40 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 41 |
| Название детали | Фиксатор 0002174920 |
| Ссылка на деталь | 0002174920 |
| Номер на схеме | 42 |
| Название детали | Опорна Резиновая 0006978120 |
| Ссылка на деталь | 0006978120 |
| Номер на схеме | 43 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 44 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
| Номер на схеме | 44 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 44 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 45 |
| Название детали | Защита Кромок 0002056080 |
| Ссылка на деталь | 0002056080 |
| Номер на схеме | 46 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 50 |
| Название детали | Держатель 0007477570 |
| Ссылка на деталь | 0007477570 |
| Номер на схеме | 51 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 51 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 51 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 52 |
| Название детали | Винт Полупотайной 0002335030 |
| Ссылка на деталь | 0002335030 |
| Номер на схеме | 52 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 52 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 53 |
| Название детали | Фиксатор 0002172800 |
| Ссылка на деталь | 0002172800 |
