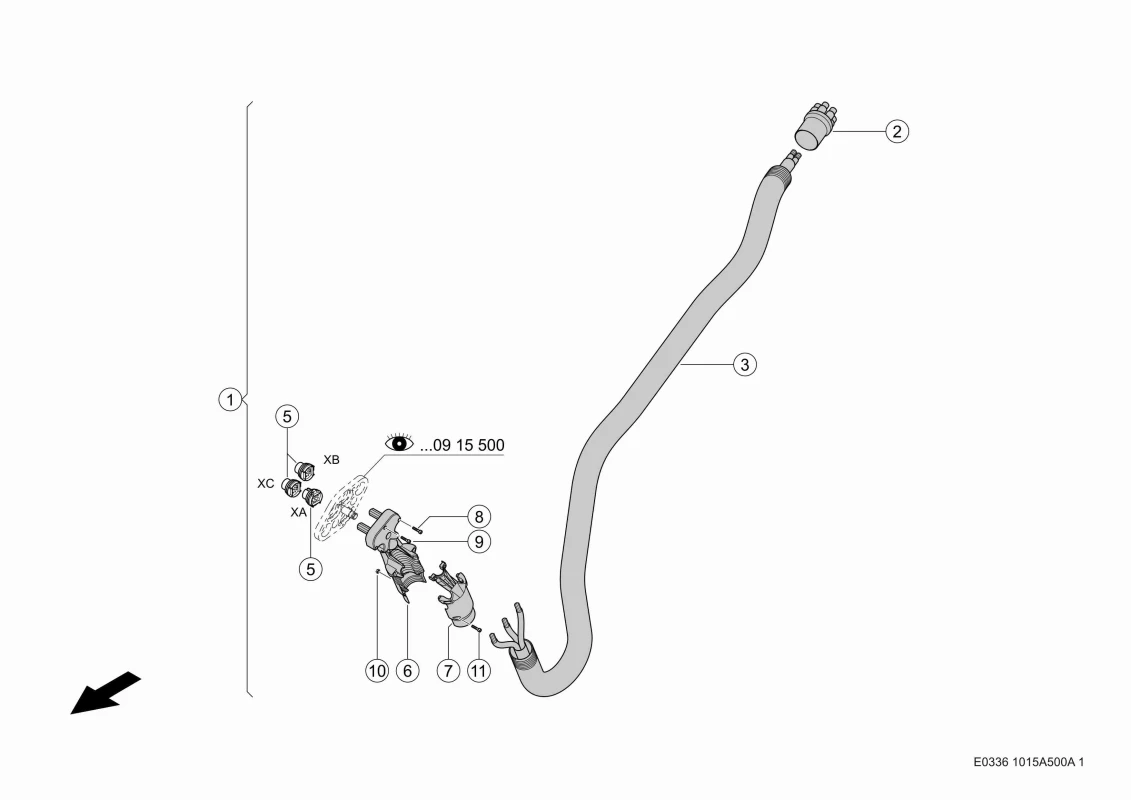

Многократный соединитель. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Многократный соединитель. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Артикул: 184277365 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Комплект Проводов 0018108962 |
Ссылка на деталь | 0018108962 |
Номер на схеме | 2 |
Название детали | Колпак Защитный 0007477410 |
Ссылка на деталь | 0007477410 |
Номер на схеме | 3 |
Название детали | Защита 0007477422 |
Ссылка на деталь | 0007477422 |
Номер на схеме | 5 |
Название детали | Корпус Розетки 0002162460 |
Ссылка на деталь | 0002162460 |
Номер на схеме | 6 |
Название детали | Защита 0007477040 |
Ссылка на деталь | 0007477040 |
Номер на схеме | 7 |
Название детали | Защита 0007477080 |
Ссылка на деталь | 0007477080 |
Номер на схеме | 8 |
Название детали | Винт С Цил.гол. 0002162970 |
Ссылка на деталь | 0002162970 |
Номер на схеме | 9 |
Название детали | Винт С Цил.гол. 0002422051 |
Ссылка на деталь | 0002422051 |
Номер на схеме | 10 |
Название детали | Гайка 6-Гр. 0002379830 |
Ссылка на деталь | 0002379830 |
Номер на схеме | 11 |
Название детали | Винт С Цил.гол. 0002161461 |
Ссылка на деталь | 0002161461 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельные Комплекты, Многократный соединитель, Электрика / Электроника |
