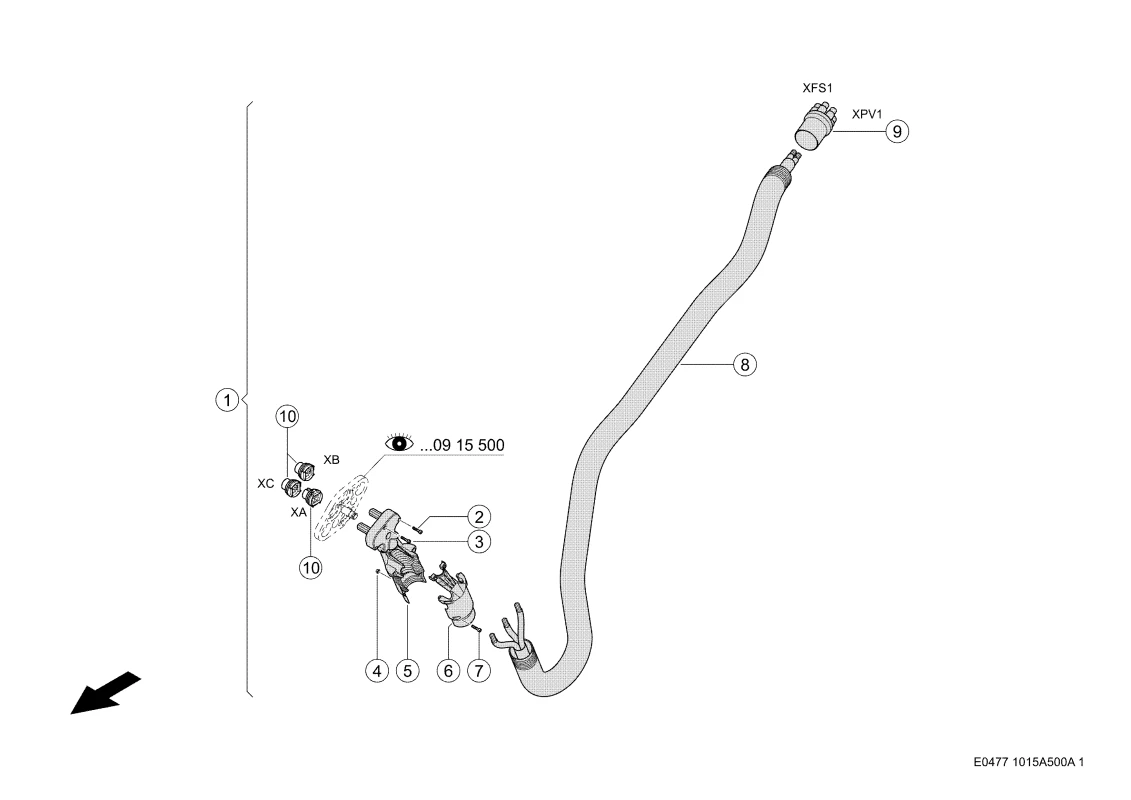

Многократный соединитель. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Многократный соединитель. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0018108962 |
| Ссылка на деталь | 0018108962 |
| Номер на схеме | 2 |
| Название детали | Винт С Цил.гол. 0002162970 |
| Ссылка на деталь | 0002162970 |
| Номер на схеме | 3 |
| Название детали | Винт С Цил.гол. 0002422051 |
| Ссылка на деталь | 0002422051 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 5 |
| Название детали | Защита 0007477040 |
| Ссылка на деталь | 0007477040 |
| Номер на схеме | 6 |
| Название детали | Защита 0007477080 |
| Ссылка на деталь | 0007477080 |
| Номер на схеме | 7 |
| Название детали | Винт С Цил.гол. 0002161461 |
| Ссылка на деталь | 0002161461 |
| Номер на схеме | 8 |
| Название детали | Защита 0007477422 |
| Ссылка на деталь | 0007477422 |
| Номер на схеме | 9 |
| Название детали | Колпак Защитный 0007477410 |
| Ссылка на деталь | 0007477410 |
| Номер на схеме | 10 |
| Название детали | Корпус Розетки 0002162460 |
| Ссылка на деталь | 0002162460 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Кабельные Комплекты, Многократный соединитель, Электрика / Электроника |
