Многократный соединитель. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999
Многократный соединитель. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999

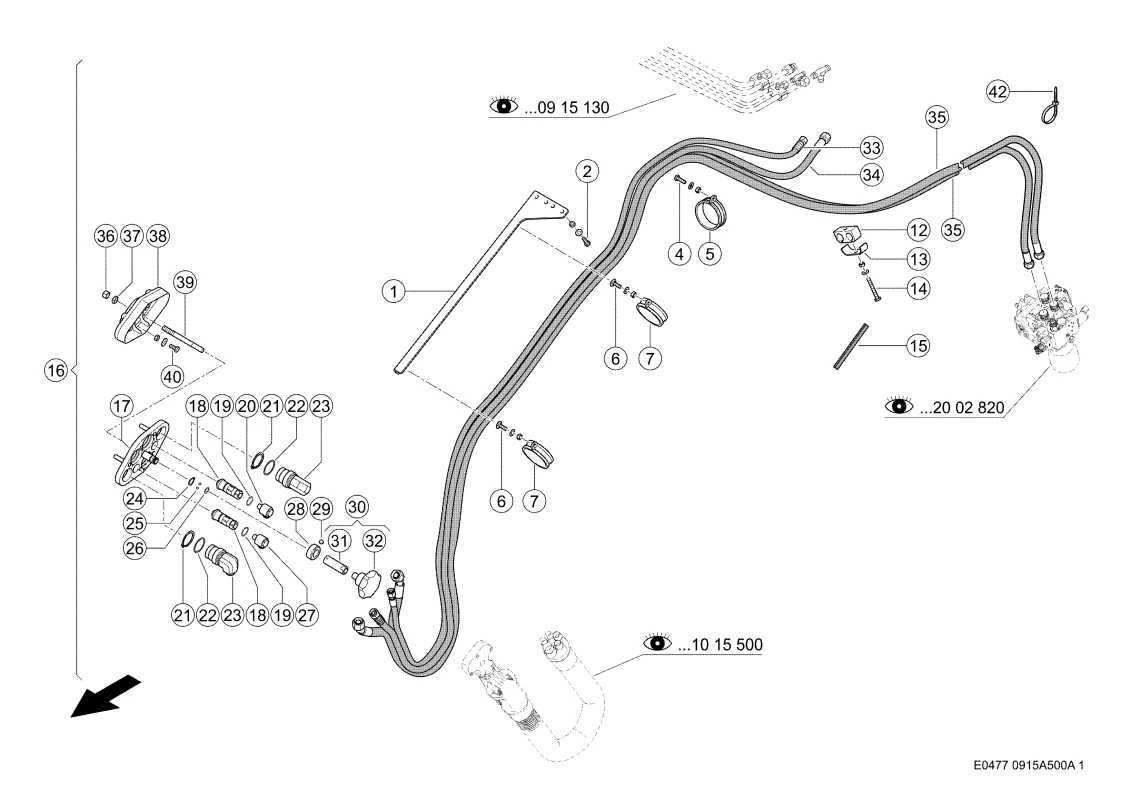

Описание
| Номер на схеме | 1 |
| Название детали | Держатель 0007477570 |
| Ссылка на деталь | 0007477570 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Фиксатор 0002174920 |
| Ссылка на деталь | 0002174920 |
| Номер на схеме | 6 |
| Название детали | Винт Полупотайной 0002335030 |
| Ссылка на деталь | 0002335030 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 7 |
| Название детали | Фиксатор 0002172800 |
| Ссылка на деталь | 0002172800 |
| Номер на схеме | 12 |
| Название детали | Опорна Резиновая 0006978120 |
| Ссылка на деталь | 0006978120 |
| Номер на схеме | 13 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 14 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 15 |
| Название детали | Защита Кромок 0002056080 |
| Ссылка на деталь | 0002056080 |
| Номер на схеме | 16 |
| Название детали | Многократный Соединитель 0023123011 |
| Ссылка на деталь | 0023123011 |
| Номер на схеме | 17 |
| Название детали | Пластина 0006979860 |
| Ссылка на деталь | 0006979860 |
| Номер на схеме | 18 |
| Название детали | Штепсель Соедин. 0006688111 |
| Ссылка на деталь | 0006688111 |
| Номер на схеме | 18 |
| Название детали | Кпл.уплотнений 0005449290 |
| Ссылка на деталь | 0005449290 |
| Номер на схеме | 19 |
| Название детали | Кольцо Стопорное 0002151090 |
| Ссылка на деталь | 0002151090 |
| Номер на схеме | 20 |
| Название детали | Соединение Резьб. 0002496230 |
| Ссылка на деталь | 0002496230 |
| Номер на схеме | 21 |
| Название детали | Кольцо Стопорное 0002440350 |
| Ссылка на деталь | 0002440350 |
| Номер на схеме | 22 |
| Название детали | Шайба Установочн. 0002166480 |
| Ссылка на деталь | 0002166480 |
| Номер на схеме | 23 |
| Название детали | Втулка Соединит. 0006977970 |
| Ссылка на деталь | 0006977970 |
| Номер на схеме | 23 |
| Название детали | Кпл.уплотнений 0005449600 |
| Ссылка на деталь | 0005449600 |
| Номер на схеме | 23 |
| Название детали | Инструмент 0005449610 |
| Ссылка на деталь | 0005449610 |
| Номер на схеме | 24 |
| Название детали | Кольцо Стопорное 0002351540 |
| Ссылка на деталь | 0002351540 |
| Номер на схеме | 25 |
| Название детали | Шарик Стальной 0002428101 |
| Ссылка на деталь | 0002428101 |
| Номер на схеме | 26 |
| Название детали | Диск 0000898540 |
| Ссылка на деталь | 0000898540 |
| Номер на схеме | 27 |
| Название детали | Уголок 0002172830 |
| Ссылка на деталь | 0002172830 |
| Номер на схеме | 28 |
| Название детали | Кольцо Установ. 0005001261 |
| Ссылка на деталь | 0005001261 |
| Номер на схеме | 29 |
| Название детали | Шпилька 0002365520 |
| Ссылка на деталь | 0002365520 |
| Номер на схеме | 30 |
| Название детали | Ручка Звездообр. 0006837830 |
| Ссылка на деталь | 0006837830 |
| Номер на схеме | 31 |
| Название детали | Гайка 0006837360 |
| Ссылка на деталь | 0006837360 |
| Номер на схеме | 32 |
| Название детали | Ручка Звездообр. 0006837330 |
| Ссылка на деталь | 0006837330 |
| Номер на схеме | 33 |
| Название детали | Шланг 0023123430 |
| Ссылка на деталь | 0023123430 |
| Номер на схеме | 34 |
| Название детали | Шланг 0023123420 |
| Ссылка на деталь | 0023123420 |
| Номер на схеме | 35 |
| Название детали | Шланг 0006687110 |
| Ссылка на деталь | 0006687110 |
| Номер на схеме | 35 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 36 |
| Название детали | Гайка 6-Гр. 0002361720 |
| Ссылка на деталь | 0002361720 |
| Номер на схеме | 37 |
| Название детали | Гайка 6-Гр. 0002364560 |
| Ссылка на деталь | 0002364560 |
| Номер на схеме | 38 |
| Название детали | Крепление 0006837413 |
| Ссылка на деталь | 0006837413 |
| Номер на схеме | 39 |
| Название детали | Болт 0006837221 |
| Ссылка на деталь | 0006837221 |
| Номер на схеме | 40 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 40 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 40 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 42 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Гидравлика, Гидравлические Линии, Многократный соединитель |
