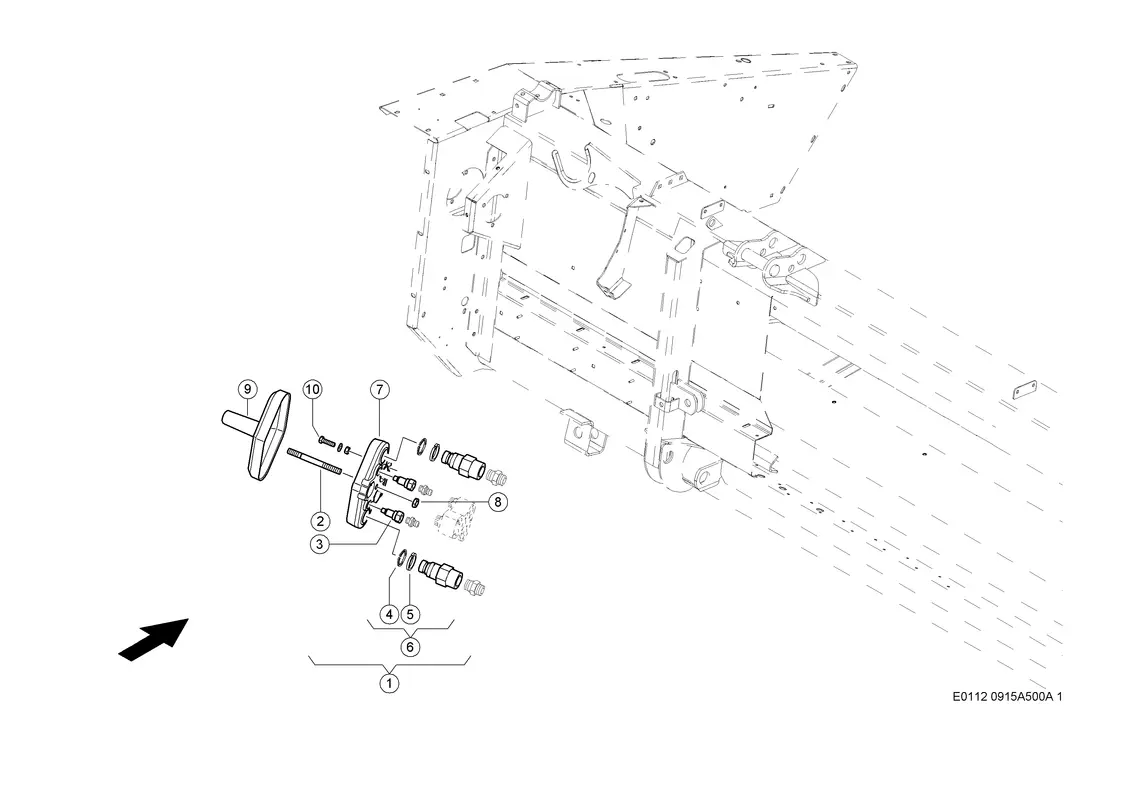

Многократный соединитель. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Многократный соединитель. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Артикул: 192676292
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Корпус 0006979880 |
Ссылка на деталь | 0006979880 |
Номер на схеме | 2 |
Название детали | Болт 0006837221 |
Ссылка на деталь | 0006837221 |
Номер на схеме | 3 |
Название детали | Втулка Соединит. 0006688100 |
Ссылка на деталь | 0006688100 |
Номер на схеме | 3 |
Название детали | Кпл.Уплотнений 0005449280 |
Ссылка на деталь | 0005449280 |
Номер на схеме | 4 |
Название детали | Кольцо Стопорное 0002144150 |
Ссылка на деталь | 0002144150 |
Номер на схеме | 5 |
Название детали | Гайка Шлицевая 0006892210 |
Ссылка на деталь | 0006892210 |
Номер на схеме | 6 |
Название детали | Штепсель Соедин. 0006837232 |
Ссылка на деталь | 0006837232 |
Номер на схеме | 6 |
Название детали | Кпл.Уплотнений 0005449300 |
Ссылка на деталь | 0005449300 |
Номер на схеме | 7 |
Название детали | Корпус 0006979890 |
Ссылка на деталь | 0006979890 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002364560 |
Ссылка на деталь | 0002364560 |
Номер на схеме | 9 |
Название детали | Щиток 0006837250 |
Ссылка на деталь | 0006837250 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 10 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 10 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Гидравлика, Гидравлические Линии, Жатки, Многократный соединитель |
