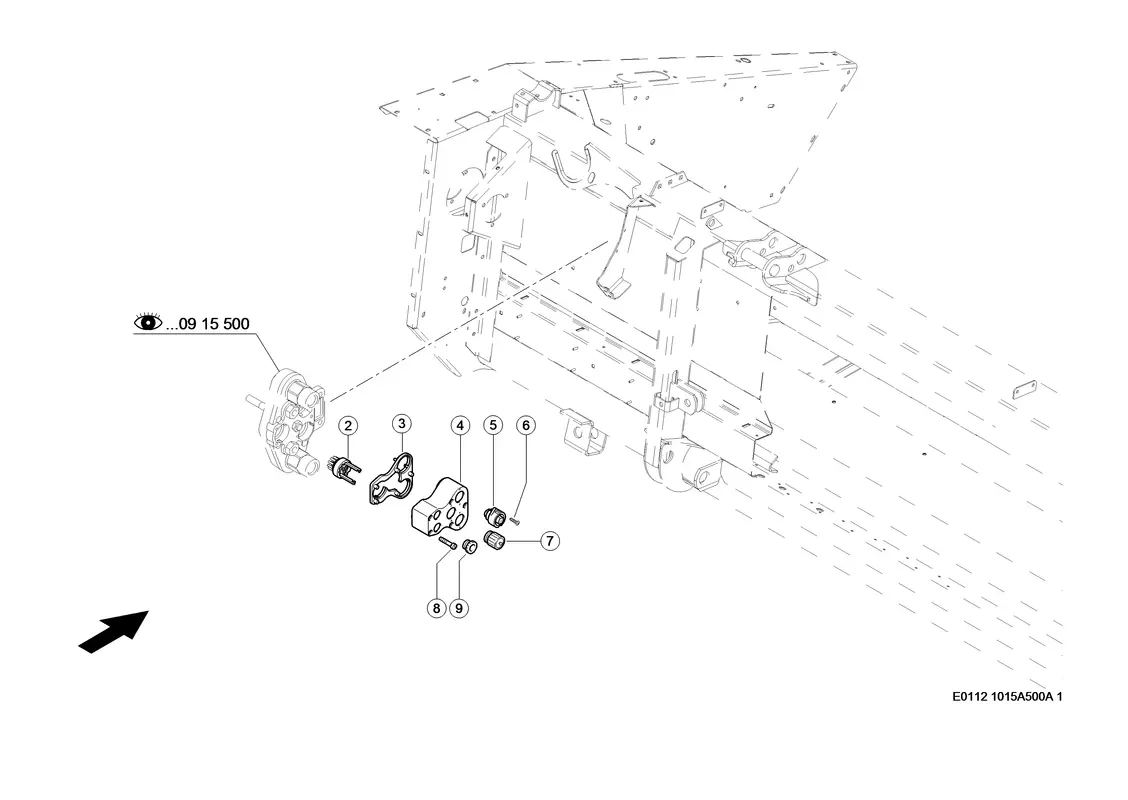

Многократный соединитель. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 — 52799999. Схема 1
Многократный соединитель. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 — 52799999. Схема 1
Описание
| Номер на схеме | 2 |
| Название детали | Корпус Штепселя 0002141850 |
| Ссылка на деталь | 0002141850 |
| Номер на схеме | 3 |
| Название детали | Пластина Промеж. 0000135360 |
| Ссылка на деталь | 0000135360 |
| Номер на схеме | 4 |
| Название детали | Щиток 0006688140 |
| Ссылка на деталь | 0006688140 |
| Номер на схеме | 5 |
| Название детали | Розетка Приборная 0002136580 |
| Ссылка на деталь | 0002136580 |
| Номер на схеме | 6 |
| Название детали | Винт Д/Лист.Мет. 0002381430 |
| Ссылка на деталь | 0002381430 |
| Номер на схеме | 7 |
| Название детали | Колпачок Запорн. 0002137070 |
| Ссылка на деталь | 0002137070 |
| Номер на схеме | 8 |
| Название детали | Винт С Цил.Гол. 0002161840 |
| Ссылка на деталь | 0002161840 |
| Номер на схеме | 9 |
| Название детали | Заглушка 0004121740 |
| Ссылка на деталь | 0004121740 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion 4 серии, LEXION C490-C370 |
| Узел | Жатки, Кабельные Комплекты, Многократный соединитель, Электрооборудование / электроника |
