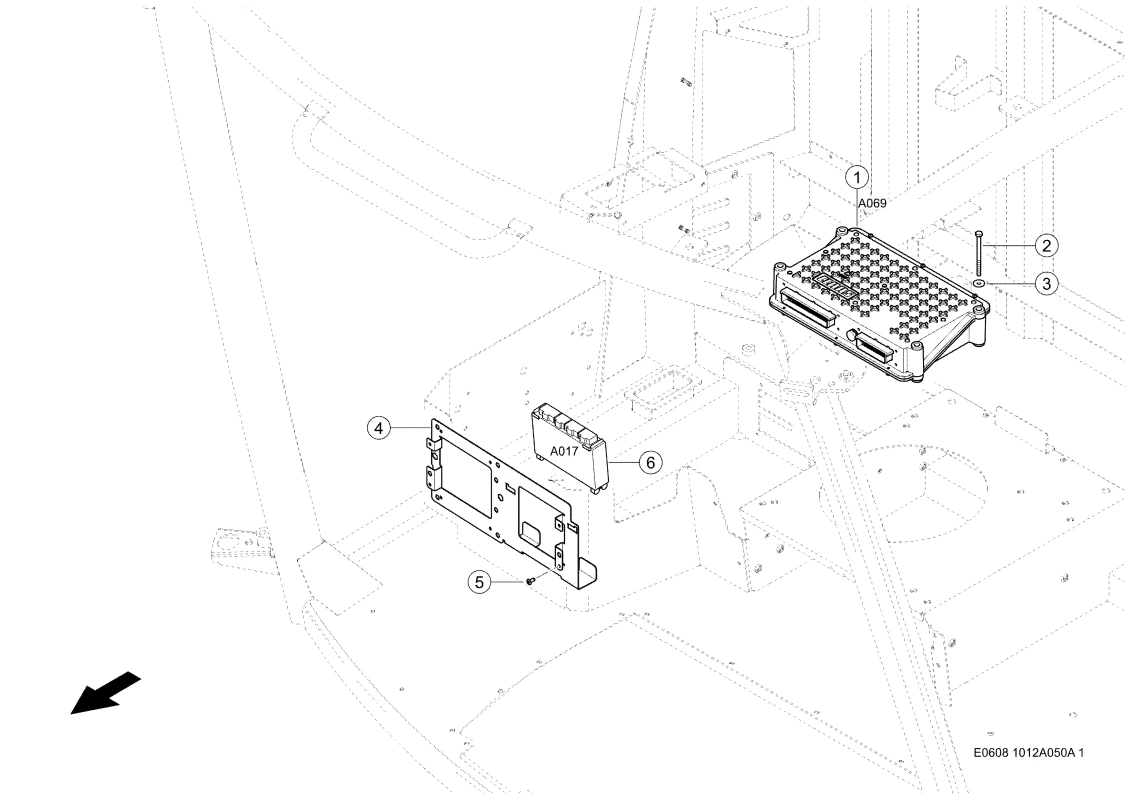

Модули. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Модули. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 166676861
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Модуль 0023125341 |
Ссылка на деталь | 0023125341 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002355250 |
Ссылка на деталь | 0002355250 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 4 |
Название детали | Держатель 0005586084 |
Ссылка на деталь | 0005586084 |
Номер на схеме | 5 |
Название детали | Заклепка 0002160171 |
Ссылка на деталь | 0002160171 |
Номер на схеме | 6 |
Название детали | Модуль 0025976820 |
Ссылка на деталь | 0025976820 |
Номер на схеме | 6 |
Название детали | Модуль 0029224770 |
Ссылка на деталь | 0029224770 |
Номер на схеме | 6 |
Название детали | Модуль 0000156710 |
Ссылка на деталь | 0000156710 |
Номер на схеме | 6 |
Название детали | Модуль 0027107980 |
Ссылка на деталь | 0027107980 |
Номер на схеме | 6 |
Название детали | Модуль 0029224780 |
Ссылка на деталь | 0029224780 |
Номер на схеме | 6 |
Название детали | Модуль 0029024960 |
Ссылка на деталь | 0029024960 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
