Модули. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Модули. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 147378283 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

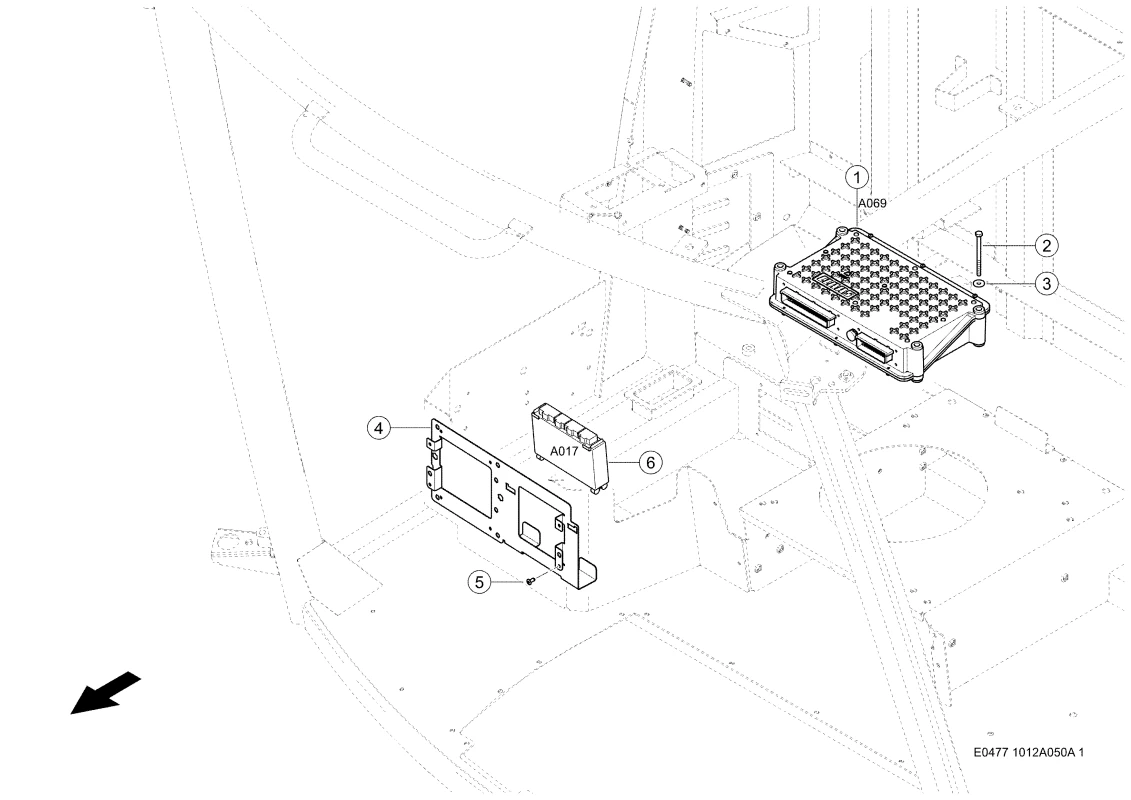

Номер на схеме | 1 |
Название детали | Модуль 0023125341 |
Ссылка на деталь | 0023125341 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002423740 |
Ссылка на деталь | 0002423740 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 4 |
Название детали | Держатель 0005586084 |
Ссылка на деталь | 0005586084 |
Номер на схеме | 5 |
Название детали | Заклепка 0002160171 |
Ссылка на деталь | 0002160171 |
Номер на схеме | 6 |
Название детали | Модуль 0018106822 |
Ссылка на деталь | 0018106822 |
Номер на схеме | 6 |
Название детали | Модуль 0000160600 |
Ссылка на деталь | 0000160600 |
Номер на схеме | 6 |
Название детали | Модуль 0000156710 |
Ссылка на деталь | 0000156710 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
