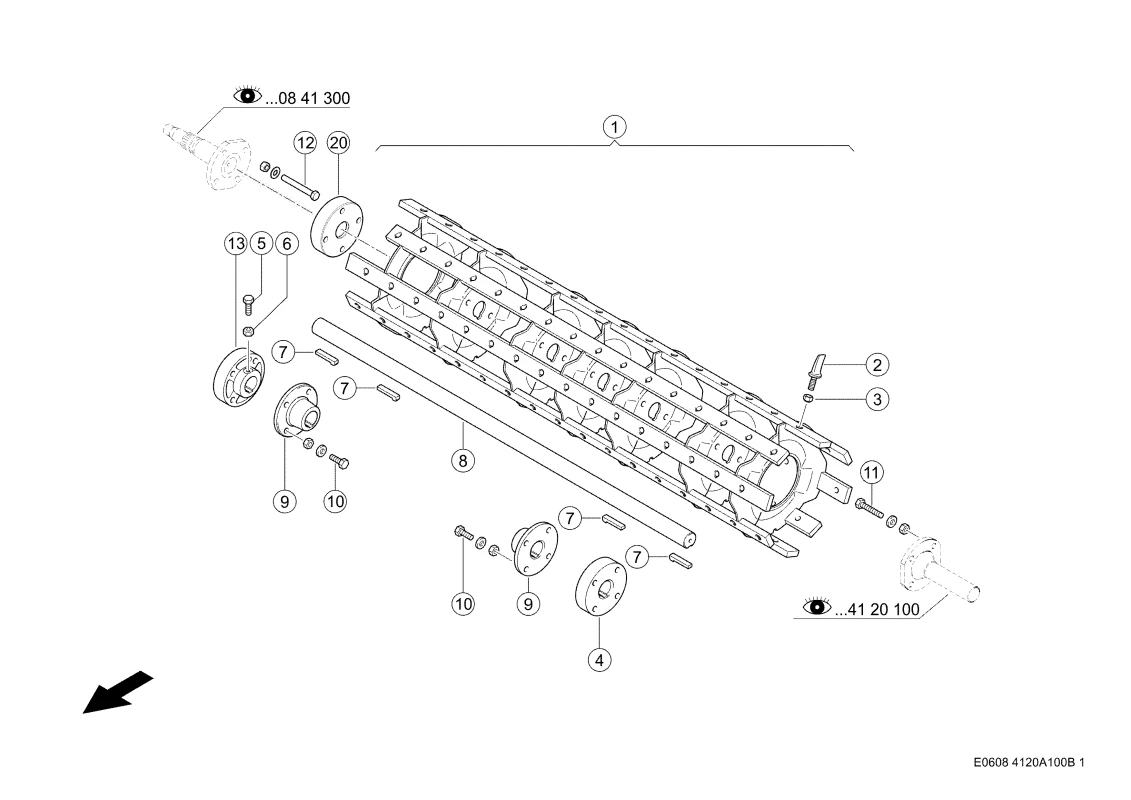

Молотильный барабан. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Молотильный барабан. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Артикул: 181575527 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Барабан Штифтовой 0006549662 |
Ссылка на деталь | 0006549662 |
Номер на схеме | 2 |
Название детали | Зуб Молотильный 0006280502 |
Ссылка на деталь | 0006280502 |
Номер на схеме | 3 |
Название детали | Гайка Стопорная 0002390040 |
Ссылка на деталь | 0002390040 |
Номер на схеме | 4 |
Название детали | Ступика Центрир. 0006467330 |
Ссылка на деталь | 0006467330 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002374540 |
Ссылка на деталь | 0002374540 |
Номер на схеме | 6 |
Название детали | Гайка 6-Гр. 0002361710 |
Ссылка на деталь | 0002361710 |
Номер на схеме | 7 |
Название детали | Шпонка С Головкой 0002448100 |
Ссылка на деталь | 0002448100 |
Номер на схеме | 8 |
Название детали | Вал Барабана Мол. 0006467471 |
Ссылка на деталь | 0006467471 |
Номер на схеме | 9 |
Название детали | Коромысло 0006467350 |
Ссылка на деталь | 0006467350 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002373730 |
Ссылка на деталь | 0002373730 |
Номер на схеме | 10 |
Название детали | Шайба Контактная 0002393900 |
Ссылка на деталь | 0002393900 |
Номер на схеме | 10 |
Название детали | Гайка 6-Гр. 0002356010 |
Ссылка на деталь | 0002356010 |
Номер на схеме | 11 |
Название детали | Болт 6-Гр. 0002423860 |
Ссылка на деталь | 0002423860 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393900 |
Ссылка на деталь | 0002393900 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002356010 |
Ссылка на деталь | 0002356010 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002355790 |
Ссылка на деталь | 0002355790 |
Номер на схеме | 12 |
Название детали | Кольцо Пружинное 0002364961 |
Ссылка на деталь | 0002364961 |
Номер на схеме | 12 |
Название детали | Гайка 6-Гр. 0002356010 |
Ссылка на деталь | 0002356010 |
Номер на схеме | 13 |
Название детали | Ступика Центрир. 0005088570 |
Ссылка на деталь | 0005088570 |
Номер на схеме | 20 |
Название детали | Кольцо Промежут. 0006286731 |
Ссылка на деталь | 0006286731 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Tucano-440, Tucano-450 |
Узел | Молотилки, Молотильный барабан |
