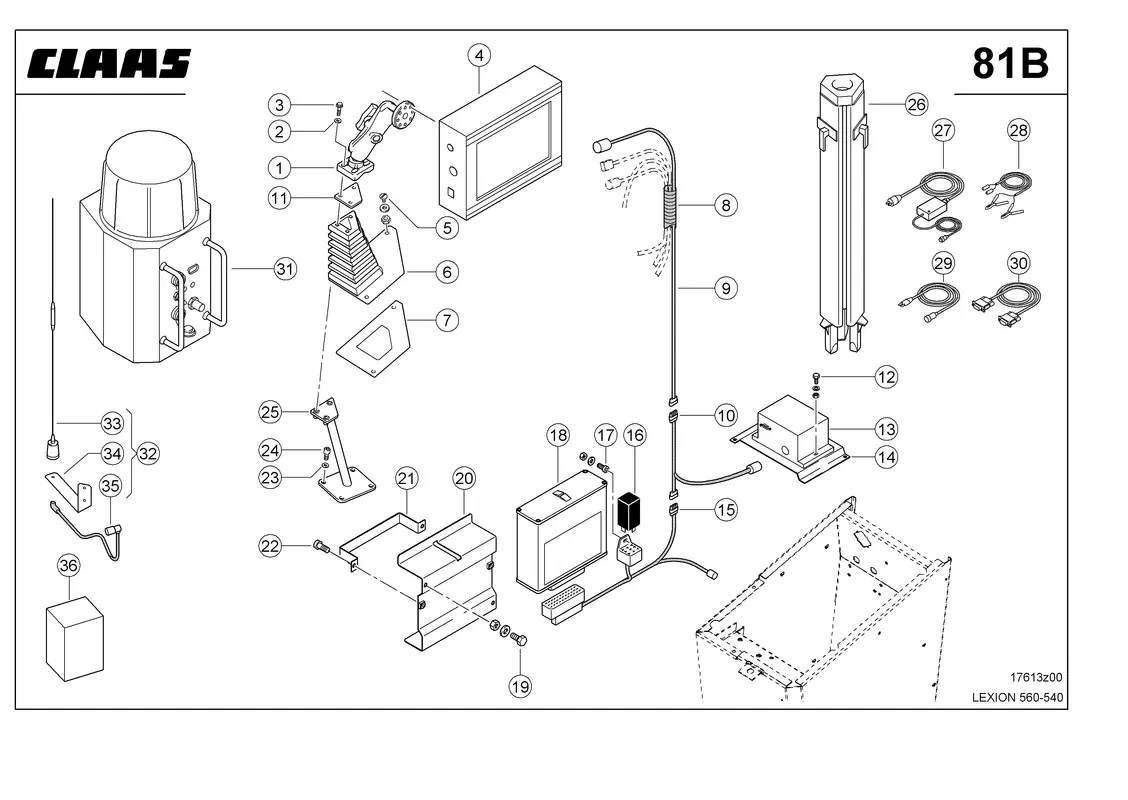

Монитор, outback gps, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Монитор, outback gps, рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Держатель 0000189110 |
| Ссылка на деталь | 0000189110 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002355090 |
| Ссылка на деталь | 0002355090 |
| Номер на схеме | 4 |
| Название детали | Пульт Управления 0000189951 |
| Ссылка на деталь | 0000189951 |
| Номер на схеме | 5 |
| Название детали | Винт Полупотайной 0006367921 |
| Ссылка на деталь | 0006367921 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 6 |
| Название детали | Сильфон 0007347410 |
| Ссылка на деталь | 0007347410 |
| Номер на схеме | 7 |
| Название детали | Ремком. Рамы 0007347570 |
| Ссылка на деталь | 0007347570 |
| Номер на схеме | 8 |
| Название детали | Шланг Спиральный 0002137050 |
| Ссылка на деталь | 0002137050 |
| Номер на схеме | 9 |
| Название детали | Удлинитель Кабел. 0000170571 |
| Ссылка на деталь | 0000170571 |
| Номер на схеме | 10 |
| Название детали | Адаптер Кабельный 0000151870 |
| Ссылка на деталь | 0000151870 |
| Номер на схеме | 11 |
| Название детали | Пластина 0005596100 |
| Ссылка на деталь | 0005596100 |
| Номер на схеме | 12 |
| Название детали | Винт 6-Гр. 0002330200 |
| Ссылка на деталь | 0002330200 |
| Номер на схеме | 12 |
| Название детали | Плоская Шайба 0002369791 |
| Ссылка на деталь | 0002369791 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002372150 |
| Ссылка на деталь | 0002372150 |
| Номер на схеме | 13 |
| Название детали | Датчик 0000151862 |
| Ссылка на деталь | 0000151862 |
| Номер на схеме | 14 |
| Название детали | Пластина 0005474830 |
| Ссылка на деталь | 0005474830 |
| Номер на схеме | 15 |
| Название детали | Кпл. Кабелей 0000151221 |
| Ссылка на деталь | 0000151221 |
| Номер на схеме | 16 |
| Название детали | Реле 0000154260 |
| Ссылка на деталь | 0000154260 |
| Номер на схеме | 17 |
| Название детали | Винт С Цил.гол. 0002420440 |
| Ссылка на деталь | 0002420440 |
| Номер на схеме | 17 |
| Название детали | Шайба Установочн. 0002140140 |
| Ссылка на деталь | 0002140140 |
| Номер на схеме | 17 |
| Название детали | Гайка 6-Гр. 0002372160 |
| Ссылка на деталь | 0002372160 |
| Номер на схеме | 18 |
| Название детали | Модуль 0000151214 |
| Ссылка на деталь | 0000151214 |
| Номер на схеме | 19 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 19 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 19 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 20 |
| Название детали | Держатель 0005469930 |
| Ссылка на деталь | 0005469930 |
| Номер на схеме | 21 |
| Название детали | Скоба 0000111520 |
| Ссылка на деталь | 0000111520 |
| Номер на схеме | 22 |
| Название детали | Винт С Цил.Гол. 0002350241 |
| Ссылка на деталь | 0002350241 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 25 |
| Название детали | Держатель 0005596020 |
| Ссылка на деталь | 0005596020 |
| Номер на схеме | 26 |
| Название детали | Стойка 0000164310 |
| Ссылка на деталь | 0000164310 |
| Номер на схеме | 27 |
| Название детали | Зарядное Устройство 0000164340 |
| Ссылка на деталь | 0000164340 |
| Номер на схеме | 28 |
| Название детали | Кабель 0000164330 |
| Ссылка на деталь | 0000164330 |
| Номер на схеме | 29 |
| Название детали | Кабель 0000164320 |
| Ссылка на деталь | 0000164320 |
| Номер на схеме | 30 |
| Название детали | Кабель Соединит. 0000135521 |
| Ссылка на деталь | 0000135521 |
| Номер на схеме | 31 |
| Название детали | Baseline Hd Переносная Станция 0000160132 |
| Ссылка на деталь | 0000160132 |
| Номер на схеме | 31 |
| Название детали | Baseline Hd Переносная Станция 0000164261 |
| Ссылка на деталь | 0000164261 |
| Номер на схеме | 32 |
| Название детали | Антенна 0000164270 |
| Ссылка на деталь | 0000164270 |
| Номер на схеме | 33 |
| Название детали | Антенна 0000164280 |
| Ссылка на деталь | 0000164280 |
| Номер на схеме | 34 |
| Название детали | Держатель 0000164300 |
| Ссылка на деталь | 0000164300 |
| Номер на схеме | 35 |
| Название детали | Провод 0000164290 |
| Ссылка на деталь | 0000164290 |
| Номер на схеме | 36 |
| Название детали | Батарея Аккум. 0000164350 |
| Ссылка на деталь | 0000164350 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Автоматическое Рулевое Управление, Монитор, outback gps, рулевое управление, Рулевое Управление |
