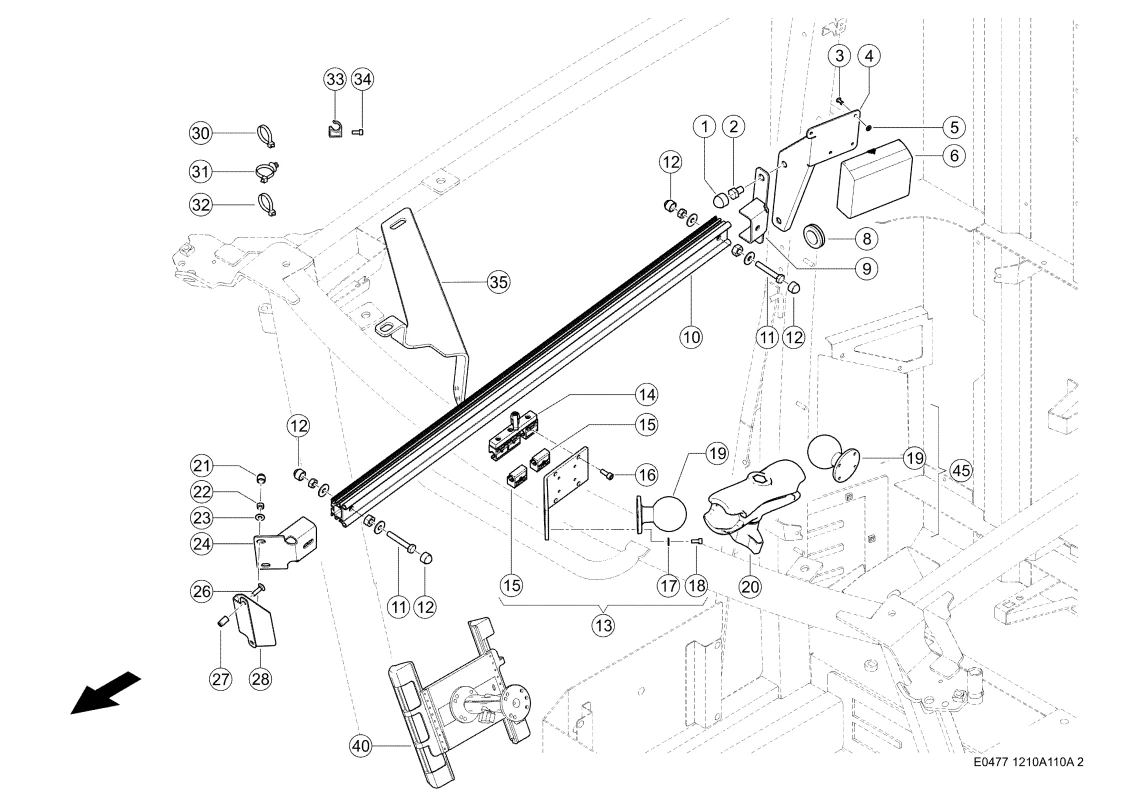

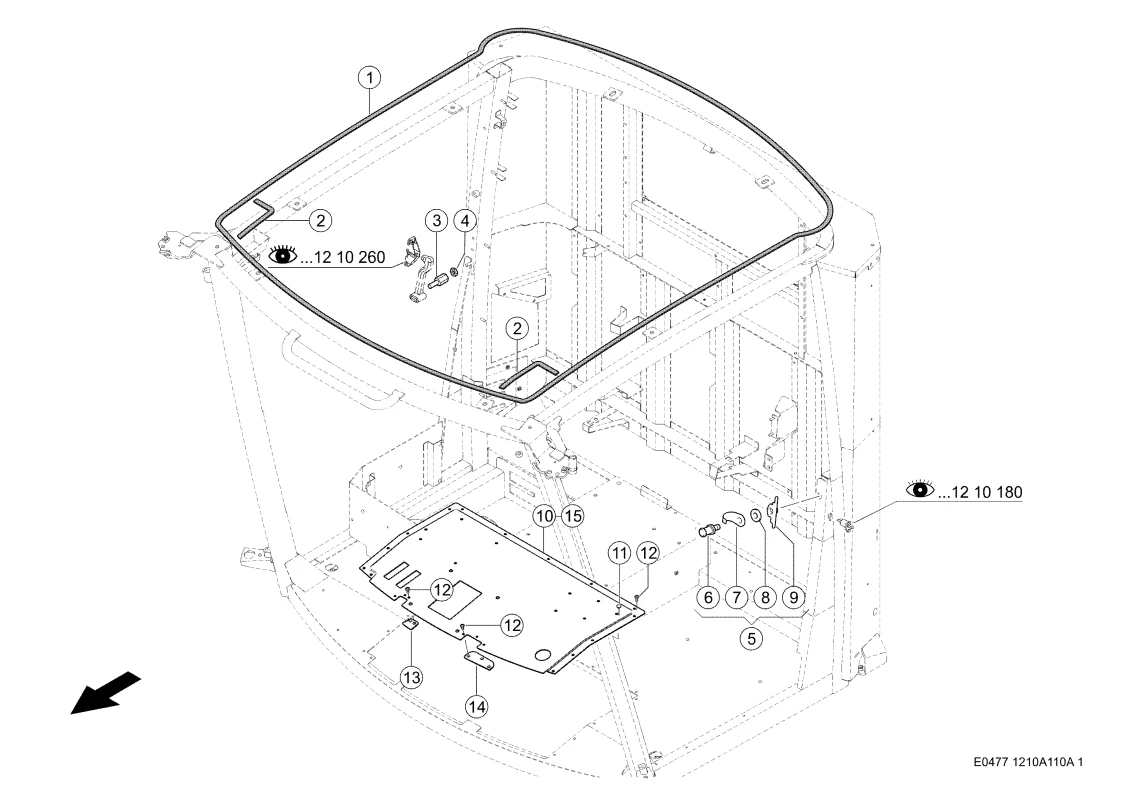

Монтажные детали рамы кабины. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Монтажные детали рамы кабины. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 147675547 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Уплотнение 0005642950 |
Ссылка на деталь | 0005642950 |
Номер на схеме | 1 |
Название детали | Колпак Защитный 0002166200 |
Ссылка на деталь | 0002166200 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002375700 |
Ссылка на деталь | 0002375700 |
Номер на схеме | 2 |
Название детали | Уплотнение 0005642950 |
Ссылка на деталь | 0005642950 |
Номер на схеме | 3 |
Название детали | Палец 0005657781 |
Ссылка на деталь | 0005657781 |
Номер на схеме | 3 |
Название детали | Заклепка 0002379210 |
Ссылка на деталь | 0002379210 |
Номер на схеме | 4 |
Название детали | Гайка 6-Гр. 0002379280 |
Ссылка на деталь | 0002379280 |
Номер на схеме | 4 |
Название детали | Держатель 0005597811 |
Ссылка на деталь | 0005597811 |
Номер на схеме | 5 |
Название детали | Плоская Шайба 0002369791 |
Ссылка на деталь | 0002369791 |
Номер на схеме | 5 |
Название детали | Болт Запорный 0005642530 |
Ссылка на деталь | 0005642530 |
Номер на схеме | 6 |
Название детали | Держатель 0003508910 |
Ссылка на деталь | 0003508910 |
Номер на схеме | 6 |
Название детали | Палец 0005642600 |
Ссылка на деталь | 0005642600 |
Номер на схеме | 7 |
Название детали | Скоба Скребка 0005468080 |
Ссылка на деталь | 0005468080 |
Номер на схеме | 8 |
Название детали | Ввод Кабельный 0002154090 |
Ссылка на деталь | 0002154090 |
Номер на схеме | 8 |
Название детали | Диск 0002382060 |
Ссылка на деталь | 0002382060 |
Номер на схеме | 9 |
Название детали | Гайка 0005468061 |
Ссылка на деталь | 0005468061 |
Номер на схеме | 9 |
Название детали | Держатель 0005368110 |
Ссылка на деталь | 0005368110 |
Номер на схеме | 10 |
Название детали | Профиль 0005368090 |
Ссылка на деталь | 0005368090 |
Номер на схеме | 10 |
Название детали | Лист Несущий Пола 0005372931 |
Ссылка на деталь | 0005372931 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002361710 |
Ссылка на деталь | 0002361710 |
Номер на схеме | 11 |
Название детали | Заглушка 0002385000 |
Ссылка на деталь | 0002385000 |
Номер на схеме | 11 |
Название детали | Болт 6-Гр. 0002355190 |
Ссылка на деталь | 0002355190 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 12 |
Название детали | Винт Со Сфероцилиндрической Головкой И В 0002172900 |
Ссылка на деталь | 0002172900 |
Номер на схеме | 12 |
Название детали | Колпачок 0002154320 |
Ссылка на деталь | 0002154320 |
Номер на схеме | 13 |
Название детали | Пластина 0005593790 |
Ссылка на деталь | 0005593790 |
Номер на схеме | 13 |
Название детали | Башмак 0005368611 |
Ссылка на деталь | 0005368611 |
Номер на схеме | 14 |
Название детали | Фиксатор 0005368140 |
Ссылка на деталь | 0005368140 |
Номер на схеме | 14 |
Название детали | Пластина 0005593290 |
Ссылка на деталь | 0005593290 |
Номер на схеме | 15 |
Название детали | Уплотнение 0005642950 |
Ссылка на деталь | 0005642950 |
Номер на схеме | 15 |
Название детали | Полоз 0005368130 |
Ссылка на деталь | 0005368130 |
Номер на схеме | 16 |
Название детали | Винт С Цил.гол. 0002422140 |
Ссылка на деталь | 0002422140 |
Номер на схеме | 17 |
Название детали | Шайба Контактная 0002170140 |
Ссылка на деталь | 0002170140 |
Номер на схеме | 18 |
Название детали | Винт С Цил.гол. 0002378760 |
Ссылка на деталь | 0002378760 |
Номер на схеме | 19 |
Название детали | Головка Сферич. 0005369280 |
Ссылка на деталь | 0005369280 |
Номер на схеме | 20 |
Название детали | Кронштейн 0005369270 |
Ссылка на деталь | 0005369270 |
Номер на схеме | 21 |
Название детали | Колпак Защитный 0002163350 |
Ссылка на деталь | 0002163350 |
Номер на схеме | 22 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 23 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 24 |
Название детали | Держатель 0005368100 |
Ссылка на деталь | 0005368100 |
Номер на схеме | 26 |
Название детали | Винт С Головкой 0002173210 |
Ссылка на деталь | 0002173210 |
Номер на схеме | 27 |
Название детали | Гайка Заклепыв. 0002381770 |
Ссылка на деталь | 0002381770 |
Номер на схеме | 28 |
Название детали | Держатель 0005592550 |
Ссылка на деталь | 0005592550 |
Номер на схеме | 30 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Номер на схеме | 31 |
Название детали | Стяжка Кабельная 0002171560 |
Ссылка на деталь | 0002171560 |
Номер на схеме | 32 |
Название детали | Стяжка Кабельная 0006977980 |
Ссылка на деталь | 0006977980 |
Номер на схеме | 33 |
Название детали | Хомут Кабельный 0000131510 |
Ссылка на деталь | 0000131510 |
Номер на схеме | 34 |
Название детали | Болт 6-Гр. 0002339180 |
Ссылка на деталь | 0002339180 |
Номер на схеме | 35 |
Название детали | Держатель 0005369560 |
Ссылка на деталь | 0005369560 |
Номер на схеме | 40 |
Название детали | Держатель 0013937430 |
Ссылка на деталь | 0013937430 |
Номер на схеме | 45 |
Название детали | Кронштейн 0005369290 |
Ссылка на деталь | 0005369290 |
