Монтажные детали. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Монтажные детали. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Артикул: 143975517
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

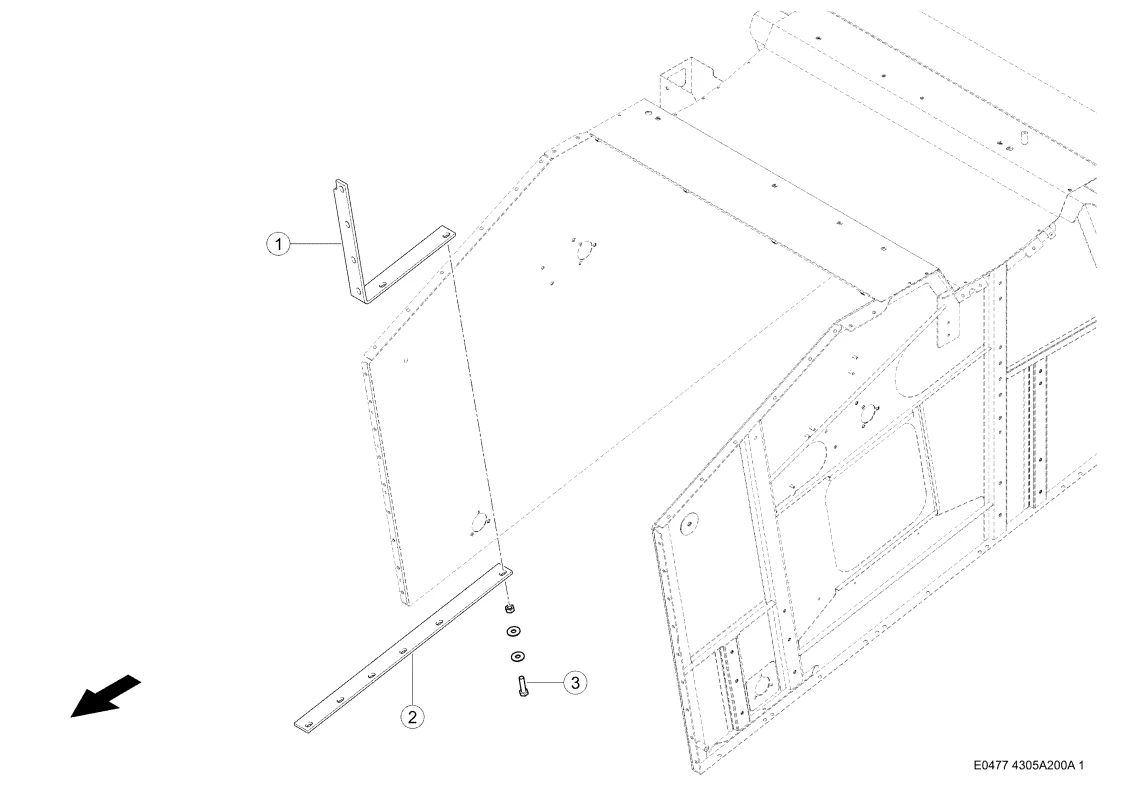

Номер на схеме | 1 |
Название детали | Уголок 0005546632 |
Ссылка на деталь | 0005546632 |
Номер на схеме | 1 |
Название детали | Уголок 0005557861 |
Ссылка на деталь | 0005557861 |
Номер на схеме | 2 |
Название детали | Стойка 0005546640 |
Ссылка на деталь | 0005546640 |
Номер на схеме | 2 |
Название детали | Стойка 0005557870 |
Ссылка на деталь | 0005557870 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002352181 |
Ссылка на деталь | 0002352181 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393941 |
Ссылка на деталь | 0002393941 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361710 |
Ссылка на деталь | 0002361710 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
