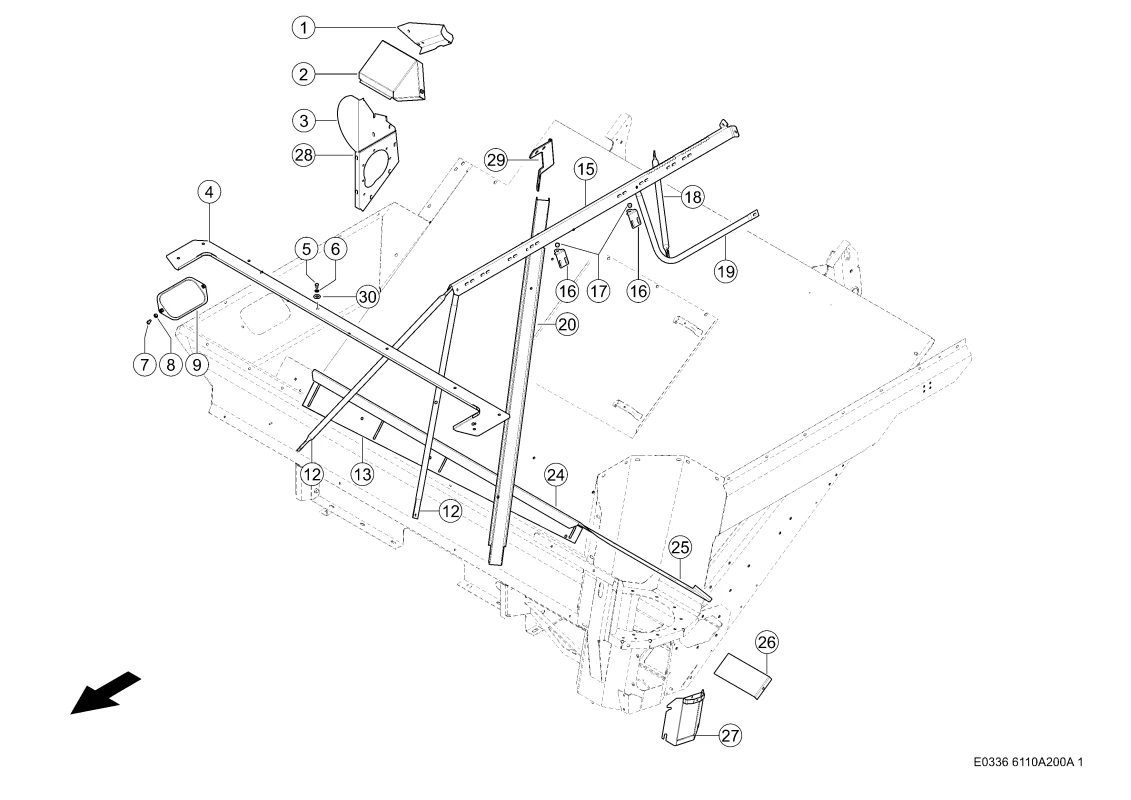

Монтажные детали зернового бункера. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Монтажные детали зернового бункера. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Держатель 0023105782 |
| Ссылка на деталь | 0023105782 |
| Номер на схеме | 2 |
| Название детали | Защита 0023104651 |
| Ссылка на деталь | 0023104651 |
| Номер на схеме | 2 |
| Название детали | Защита 0023145211 |
| Ссылка на деталь | 0023145211 |
| Номер на схеме | 3 |
| Название детали | Защита 0023111330 |
| Ссылка на деталь | 0023111330 |
| Номер на схеме | 4 |
| Название детали | Защита 0023103472 |
| Ссылка на деталь | 0023103472 |
| Номер на схеме | 4 |
| Название детали | Профиль П-Обр. 0002011620 |
| Ссылка на деталь | 0002011620 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Крышка 0023112130 |
| Ссылка на деталь | 0023112130 |
| Номер на схеме | 12 |
| Название детали | Трубка 0023105841 |
| Ссылка на деталь | 0023105841 |
| Номер на схеме | 13 |
| Название детали | Ползун 0023103631 |
| Ссылка на деталь | 0023103631 |
| Номер на схеме | 15 |
| Название детали | Поверхность Опор. 0023103324 |
| Ссылка на деталь | 0023103324 |
| Номер на схеме | 16 |
| Название детали | Держатель 0023106811 |
| Ссылка на деталь | 0023106811 |
| Номер на схеме | 17 |
| Название детали | Буфер 0008215830 |
| Ссылка на деталь | 0008215830 |
| Номер на схеме | 18 |
| Название детали | Трубка 0023105821 |
| Ссылка на деталь | 0023105821 |
| Номер на схеме | 19 |
| Название детали | Опора 0023105140 |
| Ссылка на деталь | 0023105140 |
| Номер на схеме | 20 |
| Название детали | Желоб 0023105482 |
| Ссылка на деталь | 0023105482 |
| Номер на схеме | 24 |
| Название детали | Ползун 0023103621 |
| Ссылка на деталь | 0023103621 |
| Номер на схеме | 25 |
| Название детали | Защита 0023103730 |
| Ссылка на деталь | 0023103730 |
| Номер на схеме | 26 |
| Название детали | Ползун 0007349671 |
| Ссылка на деталь | 0007349671 |
| Номер на схеме | 27 |
| Название детали | Крышка 0005060850 |
| Ссылка на деталь | 0005060850 |
| Номер на схеме | 28 |
| Название детали | Защита 0023104772 |
| Ссылка на деталь | 0023104772 |
| Номер на схеме | 29 |
| Название детали | Держатель 0023106800 |
| Ссылка на деталь | 0023106800 |
| Номер на схеме | 29 |
| Название детали | Держатель 0023117830 |
| Ссылка на деталь | 0023117830 |
| Номер на схеме | 30 |
| Название детали | Диск 0002368280 |
| Ссылка на деталь | 0002368280 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Загрузка / Погрузка Зерна, Зерновой Бункер, Монтажные детали зернового бункера |
