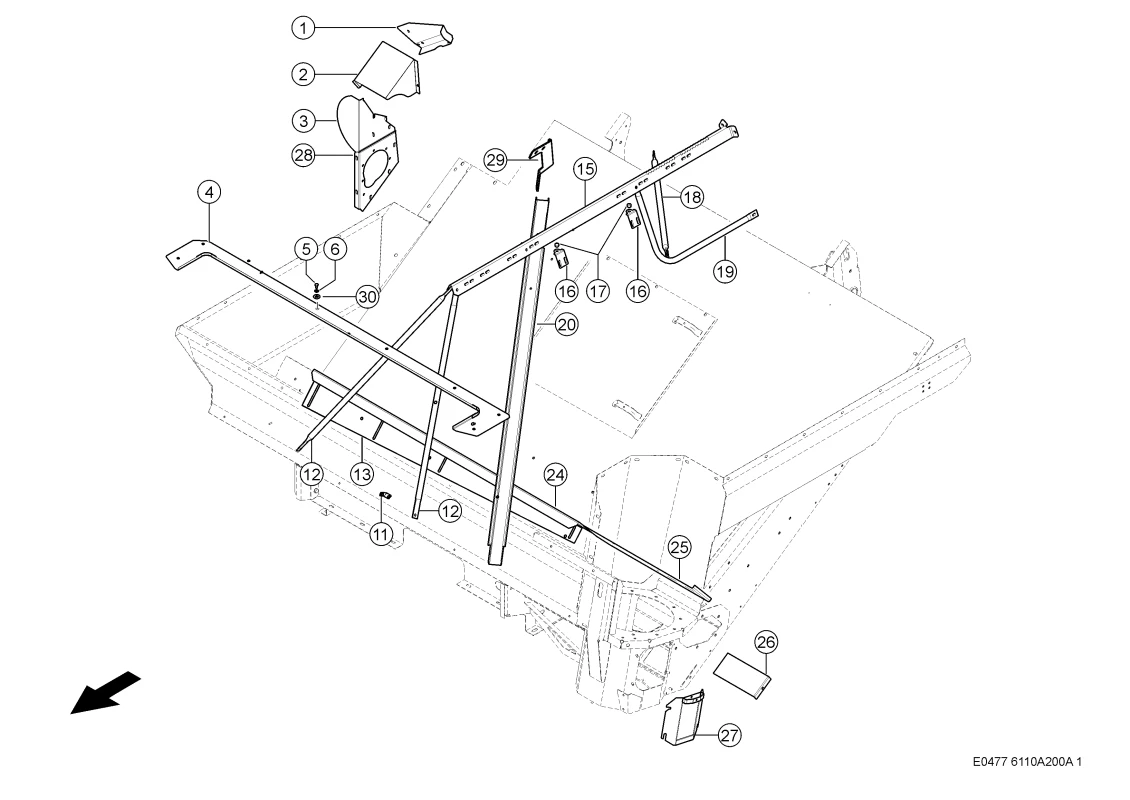

Монтажные детали зернового бункера. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Монтажные детали зернового бункера. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 132776604 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Держатель 0023105782 |
Ссылка на деталь | 0023105782 |
Номер на схеме | 2 |
Название детали | Защита 0023145211 |
Ссылка на деталь | 0023145211 |
Номер на схеме | 3 |
Название детали | Защита 0023111330 |
Ссылка на деталь | 0023111330 |
Номер на схеме | 4 |
Название детали | Защита 0023103472 |
Ссылка на деталь | 0023103472 |
Номер на схеме | 4 |
Название детали | Профиль П-Обр. 0002011620 |
Ссылка на деталь | 0002011620 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 11 |
Название детали | Держатель 0023145120 |
Ссылка на деталь | 0023145120 |
Номер на схеме | 12 |
Название детали | Трубка 0023105841 |
Ссылка на деталь | 0023105841 |
Номер на схеме | 13 |
Название детали | Ползун 0023103631 |
Ссылка на деталь | 0023103631 |
Номер на схеме | 15 |
Название детали | Поверхность Опор. 0023103324 |
Ссылка на деталь | 0023103324 |
Номер на схеме | 16 |
Название детали | Держатель 0023106811 |
Ссылка на деталь | 0023106811 |
Номер на схеме | 17 |
Название детали | Буфер 0008215830 |
Ссылка на деталь | 0008215830 |
Номер на схеме | 18 |
Название детали | Трубка 0023105821 |
Ссылка на деталь | 0023105821 |
Номер на схеме | 19 |
Название детали | Опора 0023105140 |
Ссылка на деталь | 0023105140 |
Номер на схеме | 20 |
Название детали | Желоб 0023105482 |
Ссылка на деталь | 0023105482 |
Номер на схеме | 24 |
Название детали | Ползун 0023103621 |
Ссылка на деталь | 0023103621 |
Номер на схеме | 25 |
Название детали | Защита 0023103730 |
Ссылка на деталь | 0023103730 |
Номер на схеме | 26 |
Название детали | Ползун 0007349671 |
Ссылка на деталь | 0007349671 |
Номер на схеме | 27 |
Название детали | Крышка 0005060850 |
Ссылка на деталь | 0005060850 |
Номер на схеме | 28 |
Название детали | Защита 0023104772 |
Ссылка на деталь | 0023104772 |
Номер на схеме | 29 |
Название детали | Держатель 0023117830 |
Ссылка на деталь | 0023117830 |
Номер на схеме | 30 |
Название детали | Диск 0002368280 |
Ссылка на деталь | 0002368280 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Загрузка / Погрузка Зерна, Зерновой Бункер, Монтажные детали зернового бункера |
