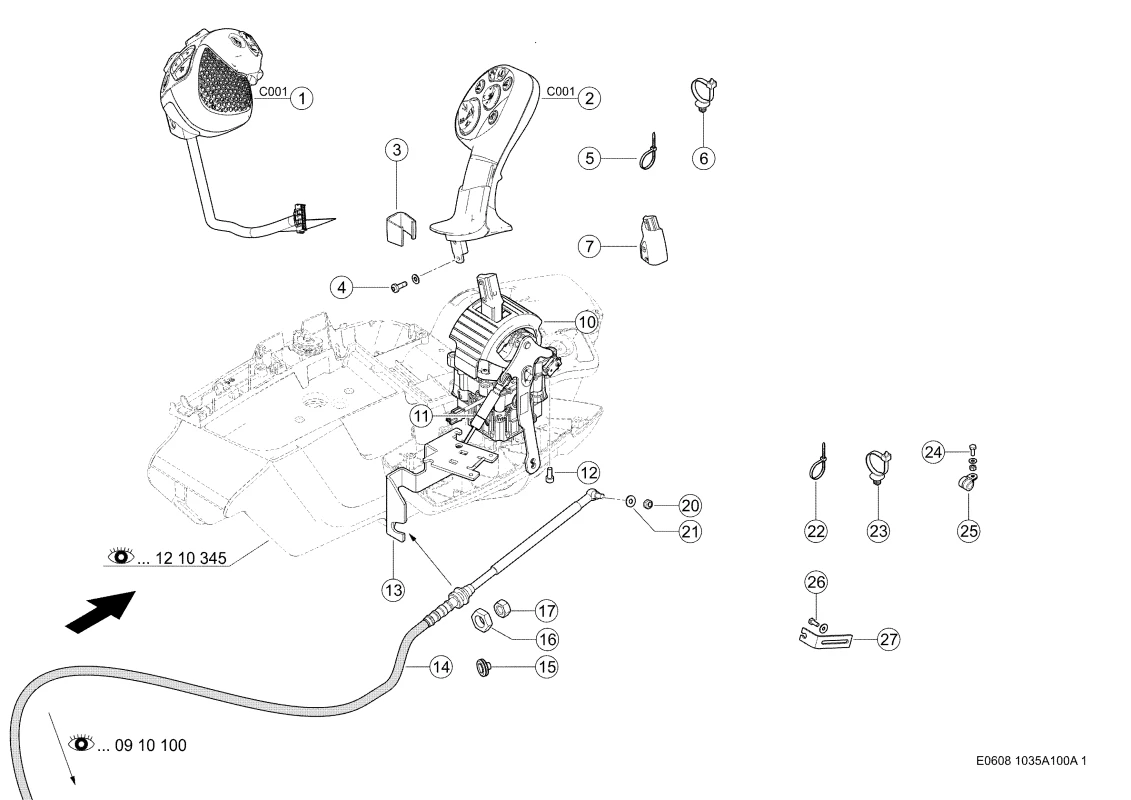

Мультифункциональный рычаг (рычаг движения). Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999
Мультифункциональный рычаг (рычаг движения). Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999
Описание
| Номер на схеме | 1 |
| Название детали | Рычаг Перекл. 0005379021 |
| Ссылка на деталь | 0005379021 |
| Номер на схеме | 2 |
| Название детали | Рычаг Перекл. 0005379042 |
| Ссылка на деталь | 0005379042 |
| Номер на схеме | 3 |
| Название детали | Скобка 0005379340 |
| Ссылка на деталь | 0005379340 |
| Номер на схеме | 4 |
| Название детали | Винт С Плоск.гол. 0013016262 |
| Ссылка на деталь | 0013016262 |
| Номер на схеме | 4 |
| Название детали | Плоская Шайба 0002369791 |
| Ссылка на деталь | 0002369791 |
| Номер на схеме | 4 |
| Название детали | Винт С Плоск.гол. 0013016262 |
| Ссылка на деталь | 0013016262 |
| Номер на схеме | 4 |
| Название детали | Плоская Шайба 0002369791 |
| Ссылка на деталь | 0002369791 |
| Номер на схеме | 5 |
| Название детали | Стяжка Кабельная 7703085013 |
| Ссылка на деталь | 7703085013 |
| Номер на схеме | 6 |
| Название детали | Стяжка Кабельная 0002171560 |
| Ссылка на деталь | 0002171560 |
| Номер на схеме | 7 |
| Название детали | Адаптер 0027171241 |
| Ссылка на деталь | 0027171241 |
| Номер на схеме | 10 |
| Название детали | Рычаг Управления 0005379283 |
| Ссылка на деталь | 0005379283 |
| Номер на схеме | 11 |
| Название детали | Элемент Упругий 0005378020 |
| Ссылка на деталь | 0005378020 |
| Номер на схеме | 12 |
| Название детали | Винт С Цил.гол. 0002378760 |
| Ссылка на деталь | 0002378760 |
| Номер на схеме | 13 |
| Название детали | Щиток 0005379710 |
| Ссылка на деталь | 0005379710 |
| Номер на схеме | 14 |
| Название детали | Трос Боудена 0005379371 |
| Ссылка на деталь | 0005379371 |
| Номер на схеме | 15 |
| Название детали | Ввод Кабельный 0007359980 |
| Ссылка на деталь | 0007359980 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002144460 |
| Ссылка на деталь | 0002144460 |
| Номер на схеме | 17 |
| Название детали | Гайка 6-Гр. 7903032016 |
| Ссылка на деталь | 7903032016 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 22 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 23 |
| Название детали | Стяжка Кабельная 0002171570 |
| Ссылка на деталь | 0002171570 |
| Номер на схеме | 23 |
| Название детали | Стяжка Кабельная 0004707370 |
| Ссылка на деталь | 0004707370 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 25 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 26 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 26 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 27 |
| Название детали | Уголок 0007441304 |
| Ссылка на деталь | 0007441304 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Мультифункциональный рычаг (рычаг движения), Управление / мультифункциональный рычаг, Электрика / Электроника |
