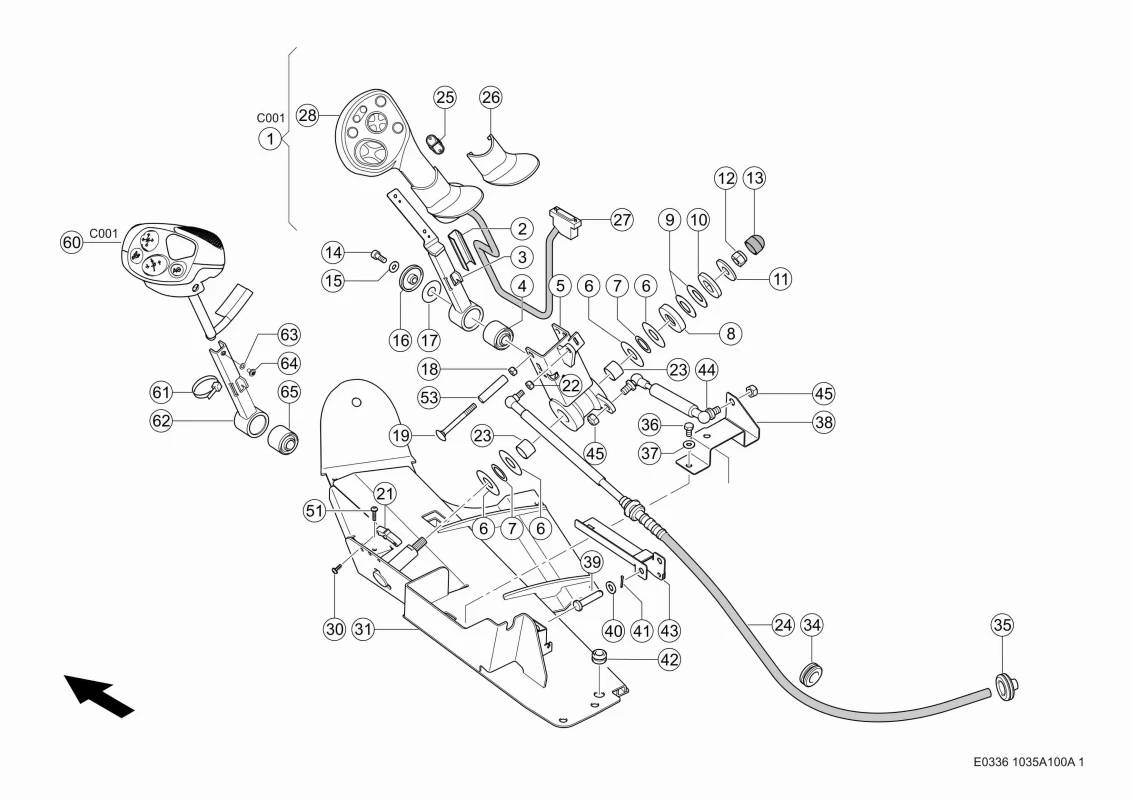

Мультифункциональный рычаг (рычаг движения). Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Мультифункциональный рычаг (рычаг движения). Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Рычаг Перекл. 0005643620 |
| Ссылка на деталь | 0005643620 |
| Номер на схеме | 2 |
| Название детали | Защита Трубопров. 0005641290 |
| Ссылка на деталь | 0005641290 |
| Номер на схеме | 3 |
| Название детали | Пычаг В Сб. 0005474903 |
| Ссылка на деталь | 0005474903 |
| Номер на схеме | 4 |
| Название детали | Вкладыш Megu 0006568700 |
| Ссылка на деталь | 0006568700 |
| Номер на схеме | 5 |
| Название детали | Опора 0005643551 |
| Ссылка на деталь | 0005643551 |
| Номер на схеме | 6 |
| Название детали | Шайба 0006689390 |
| Ссылка на деталь | 0006689390 |
| Номер на схеме | 7 |
| Название детали | Шайба Установочн. 0002363540 |
| Ссылка на деталь | 0002363540 |
| Номер на схеме | 8 |
| Название детали | Шайба 0005474420 |
| Ссылка на деталь | 0005474420 |
| Номер на схеме | 9 |
| Название детали | Пружина Тарельч. 0002169800 |
| Ссылка на деталь | 0002169800 |
| Номер на схеме | 10 |
| Название детали | Шайба Нажимная 0005474411 |
| Ссылка на деталь | 0005474411 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393951 |
| Ссылка на деталь | 0002393951 |
| Номер на схеме | 12 |
| Название детали | Гайка Стопорная 0002349810 |
| Ссылка на деталь | 0002349810 |
| Номер на схеме | 13 |
| Название детали | Колпак Защитный 0002166200 |
| Ссылка на деталь | 0002166200 |
| Номер на схеме | 14 |
| Название детали | Винт С Цилиндрической Головкой И Внутр. 0002160380 |
| Ссылка на деталь | 0002160380 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 16 |
| Название детали | Крышка 0005641060 |
| Ссылка на деталь | 0005641060 |
| Номер на схеме | 17 |
| Название детали | Шайба Установочн. 0002331880 |
| Ссылка на деталь | 0002331880 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 19 |
| Название детали | Винт Полупотайной 0002353470 |
| Ссылка на деталь | 0002353470 |
| Номер на схеме | 21 |
| Название детали | Кулачок 0005474392 |
| Ссылка на деталь | 0005474392 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 23 |
| Название детали | Втулка 0002392510 |
| Ссылка на деталь | 0002392510 |
| Номер на схеме | 24 |
| Название детали | Трос Боудена 0005368720 |
| Ссылка на деталь | 0005368720 |
| Номер на схеме | 25 |
| Название детали | Вставка 0005464720 |
| Ссылка на деталь | 0005464720 |
| Номер на схеме | 26 |
| Название детали | Поверхность Опор. 0005464460 |
| Ссылка на деталь | 0005464460 |
| Номер на схеме | 27 |
| Название детали | Кабель 0005643940 |
| Ссылка на деталь | 0005643940 |
| Номер на схеме | 28 |
| Название детали | Рычаг Перекл. 0005474911 |
| Ссылка на деталь | 0005474911 |
| Номер на схеме | 30 |
| Название детали | Болт 0002171340 |
| Ссылка на деталь | 0002171340 |
| Номер на схеме | 31 |
| Название детали | Щиток 0005581392 |
| Ссылка на деталь | 0005581392 |
| Номер на схеме | 34 |
| Название детали | Провод 0006592730 |
| Ссылка на деталь | 0006592730 |
| Номер на схеме | 35 |
| Название детали | Ввод Кабельный 0007359980 |
| Ссылка на деталь | 0007359980 |
| Номер на схеме | 36 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 37 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 38 |
| Название детали | Держатель 0005655770 |
| Ссылка на деталь | 0005655770 |
| Номер на схеме | 39 |
| Название детали | Палец 0002391541 |
| Ссылка на деталь | 0002391541 |
| Номер на схеме | 40 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 41 |
| Название детали | Шплинт 0002351090 |
| Ссылка на деталь | 0002351090 |
| Номер на схеме | 42 |
| Название детали | Провод 0002151600 |
| Ссылка на деталь | 0002151600 |
| Номер на схеме | 43 |
| Название детали | Рычаг 0005655811 |
| Ссылка на деталь | 0005655811 |
| Номер на схеме | 44 |
| Название детали | Элемент Упругий 0005475150 |
| Ссылка на деталь | 0005475150 |
| Номер на схеме | 45 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 51 |
| Название детали | Болт 0002171710 |
| Ссылка на деталь | 0002171710 |
| Номер на схеме | 53 |
| Название детали | Труба 0005599300 |
| Ссылка на деталь | 0005599300 |
| Номер на схеме | 60 |
| Название детали | Рычаг Перекл. 0005598340 |
| Ссылка на деталь | 0005598340 |
| Номер на схеме | 61 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 62 |
| Название детали | Рычаг 0005598321 |
| Ссылка на деталь | 0005598321 |
| Номер на схеме | 63 |
| Название детали | Шайба С Зубцами 0002392620 |
| Ссылка на деталь | 0002392620 |
| Номер на схеме | 64 |
| Название детали | Болт 0002166030 |
| Ссылка на деталь | 0002166030 |
| Номер на схеме | 65 |
| Название детали | Вкладыш Megu 0006568700 |
| Ссылка на деталь | 0006568700 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Мультифункциональный рычаг (рычаг движения), Управление / мультифункциональный рычаг, Электрика / Электроника |
