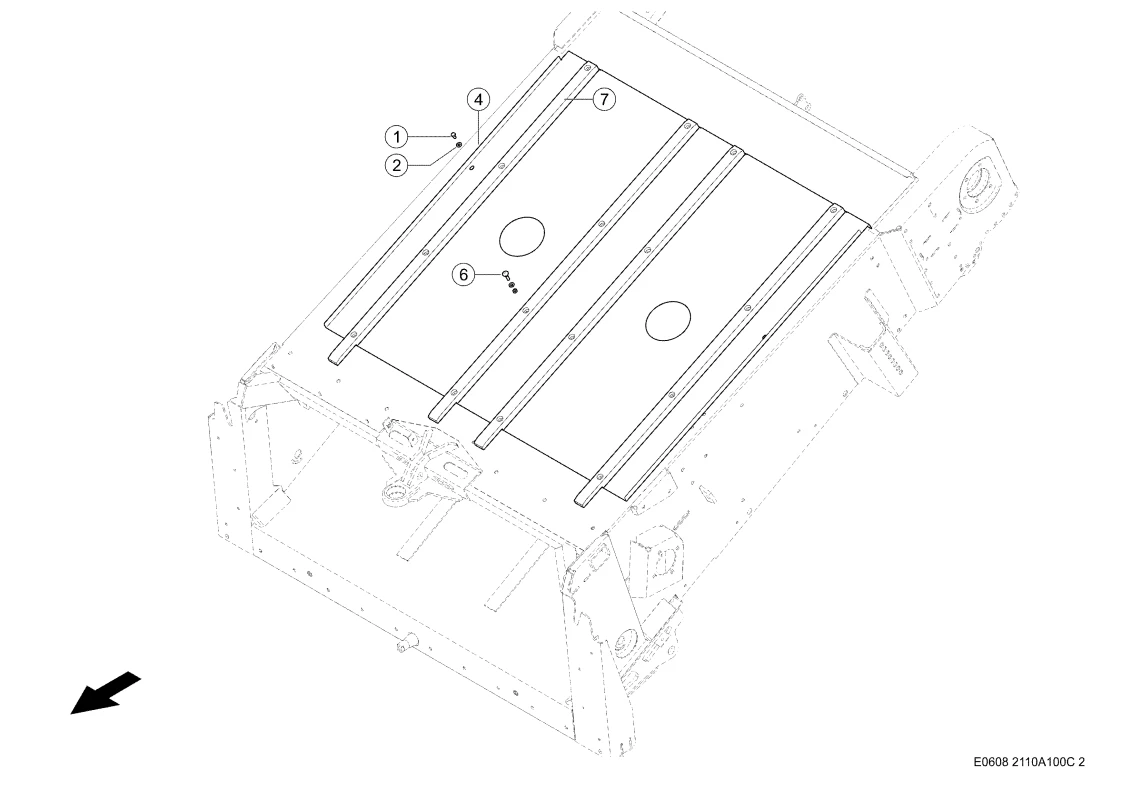

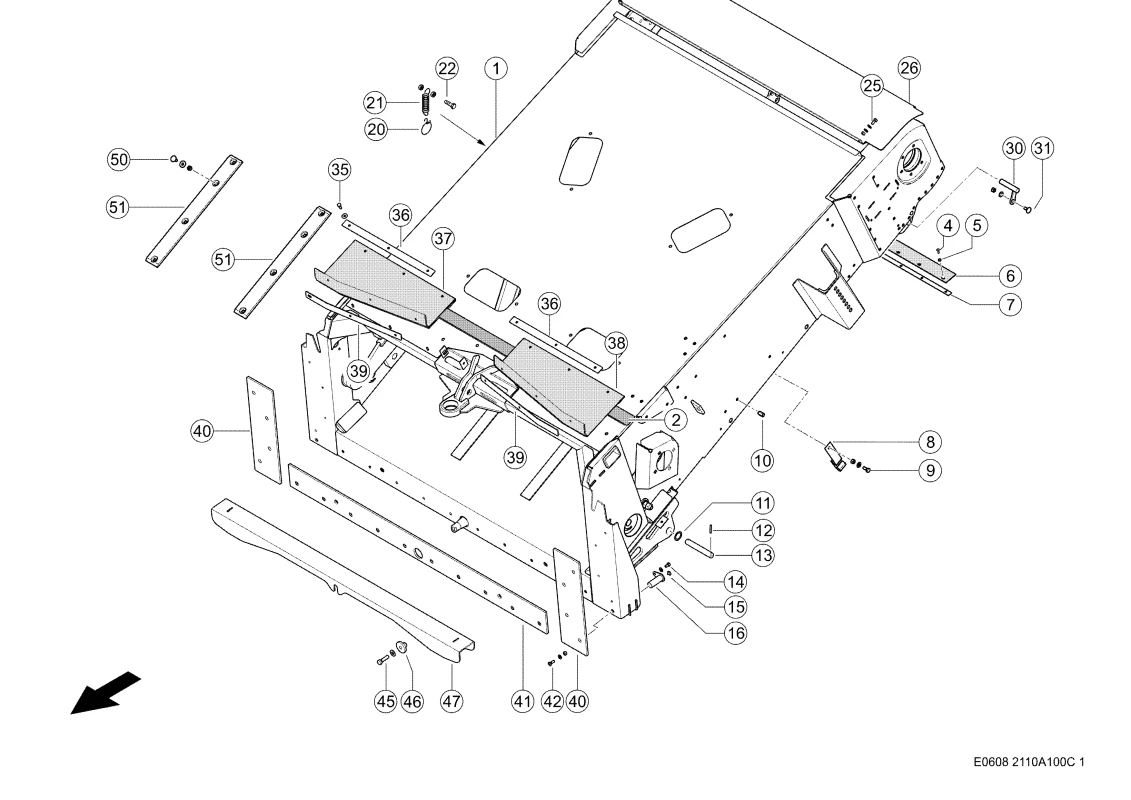

Наклонн. Камеры. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 2
Наклонн. Камеры. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Камера Наклонная 0005345002 |
| Ссылка на деталь | 0005345002 |
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 2 |
| Название детали | Противоскользящая Полоска 0002057161 |
| Ссылка на деталь | 0002057161 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 4 |
| Название детали | Пол Промежуточный 0005315511 |
| Ссылка на деталь | 0005315511 |
| Номер на схеме | 5 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 6 |
| Название детали | Винт Полупотайной 0002334860 |
| Ссылка на деталь | 0002334860 |
| Номер на схеме | 6 |
| Название детали | Лента Уплотнительная 0005201750 |
| Ссылка на деталь | 0005201750 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Планка 0005314052 |
| Ссылка на деталь | 0005314052 |
| Номер на схеме | 7 |
| Название детали | Планка 0005315520 |
| Ссылка на деталь | 0005315520 |
| Номер на схеме | 8 |
| Название детали | Пружина Листовая 0006305382 |
| Ссылка на деталь | 0006305382 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 10 |
| Название детали | Гайка Заклепыв. 0002159130 |
| Ссылка на деталь | 0002159130 |
| Номер на схеме | 11 |
| Название детали | Диск 0002368520 |
| Ссылка на деталь | 0002368520 |
| Номер на схеме | 12 |
| Название детали | Штифт Распорный 0002356812 |
| Ссылка на деталь | 0002356812 |
| Номер на схеме | 13 |
| Название детали | Палец 0005184622 |
| Ссылка на деталь | 0005184622 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Заглушка 0002151760 |
| Ссылка на деталь | 0002151760 |
| Номер на схеме | 16 |
| Название детали | Палец 0005313431 |
| Ссылка на деталь | 0005313431 |
| Номер на схеме | 20 |
| Название детали | Крюк Пружины 0009008810 |
| Ссылка на деталь | 0009008810 |
| Номер на схеме | 21 |
| Название детали | Пружина Растяжен. 0006592780 |
| Ссылка на деталь | 0006592780 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 22 |
| Название детали | Болт 6-Гр. 0002424420 |
| Ссылка на деталь | 0002424420 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 26 |
| Название детали | Крышка 0005328551 |
| Ссылка на деталь | 0005328551 |
| Номер на схеме | 30 |
| Название детали | Держатель 0005209100 |
| Ссылка на деталь | 0005209100 |
| Номер на схеме | 31 |
| Название детали | Винт Полупотайной 0002349530 |
| Ссылка на деталь | 0002349530 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 31 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 35 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 35 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 36 |
| Название детали | Планка Зажимная 0005345960 |
| Ссылка на деталь | 0005345960 |
| Номер на схеме | 37 |
| Название детали | Фартук Защитный 0005346091 |
| Ссылка на деталь | 0005346091 |
| Номер на схеме | 38 |
| Название детали | Фартук Защитный 0005346101 |
| Ссылка на деталь | 0005346101 |
| Номер на схеме | 39 |
| Название детали | Планка Зажимная 0005346190 |
| Ссылка на деталь | 0005346190 |
| Номер на схеме | 40 |
| Название детали | Планка Направл. 0005346240 |
| Ссылка на деталь | 0005346240 |
| Номер на схеме | 41 |
| Название детали | Планка Направл. 0005345480 |
| Ссылка на деталь | 0005345480 |
| Номер на схеме | 42 |
| Название детали | Винт Потайной 0002163080 |
| Ссылка на деталь | 0002163080 |
| Номер на схеме | 42 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 42 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 45 |
| Название детали | Шайба Контактная 0002393890 |
| Ссылка на деталь | 0002393890 |
| Номер на схеме | 45 |
| Название детали | Болт 6-Гр. 0002334370 |
| Ссылка на деталь | 0002334370 |
| Номер на схеме | 46 |
| Название детали | Втулка Направляющ. 0005346561 |
| Ссылка на деталь | 0005346561 |
| Номер на схеме | 47 |
| Название детали | Пластина Питателя 0005346521 |
| Ссылка на деталь | 0005346521 |
| Номер на схеме | 50 |
| Название детали | Винт Полупотайной 0002349530 |
| Ссылка на деталь | 0002349530 |
| Номер на схеме | 50 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 50 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 51 |
| Название детали | Планка Направл. 0006305700 |
| Ссылка на деталь | 0006305700 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Наклонн. Камеры, Наклонная Камера, Подающий Агрегат / Приёмная Камера |
