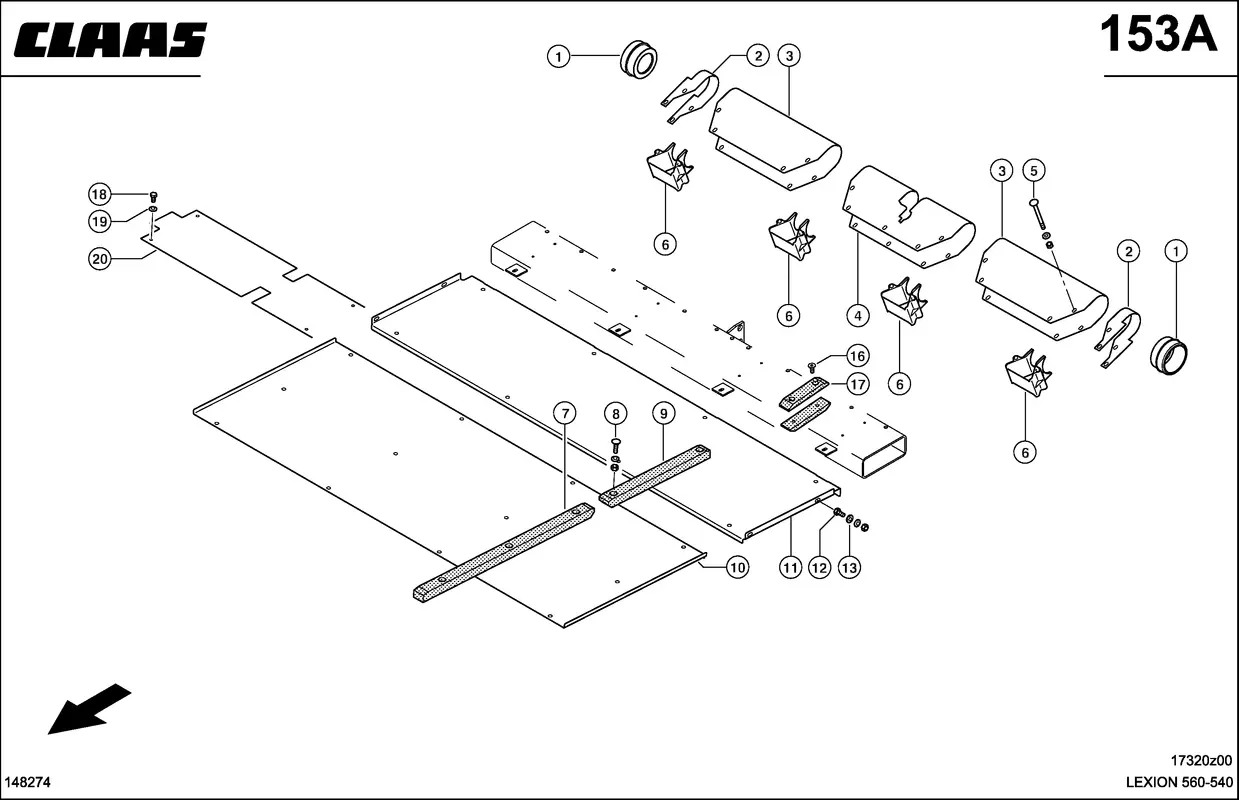

Наклонная камера hp, защита от наматывания. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Наклонная камера hp, защита от наматывания. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Втулка 0006148332 |
| Ссылка на деталь | 0006148332 |
| Номер на схеме | 2 |
| Название детали | Защита От Намотки 0007650120 |
| Ссылка на деталь | 0007650120 |
| Номер на схеме | 3 |
| Название детали | Защита От Намотки 0005182910 |
| Ссылка на деталь | 0005182910 |
| Номер на схеме | 4 |
| Название детали | Защита От Намотки 0005184590 |
| Ссылка на деталь | 0005184590 |
| Номер на схеме | 5 |
| Название детали | Винт Полупотайной 0002159900 |
| Ссылка на деталь | 0002159900 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Вставка 0006303540 |
| Ссылка на деталь | 0006303540 |
| Номер на схеме | 7 |
| Название детали | Планка 0005314590 |
| Ссылка на деталь | 0005314590 |
| Номер на схеме | 7 |
| Название детали | Планка 0005180410 |
| Ссылка на деталь | 0005180410 |
| Номер на схеме | 8 |
| Название детали | Винт Полупотайной 0002334860 |
| Ссылка на деталь | 0002334860 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 8 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 9 |
| Название детали | Планка 0005180420 |
| Ссылка на деталь | 0005180420 |
| Номер на схеме | 10 |
| Название детали | Пол Промежуточный 0005180391 |
| Ссылка на деталь | 0005180391 |
| Номер на схеме | 11 |
| Название детали | Пол Промежуточный 0005180402 |
| Ссылка на деталь | 0005180402 |
| Номер на схеме | 11 |
| Название детали | Пол Промежуточный 0005180402 |
| Ссылка на деталь | 0005180402 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 14 |
| Название детали | Планка Направл. 0006305700 |
| Ссылка на деталь | 0006305700 |
| Номер на схеме | 16 |
| Название детали | Винт Потайной 0002370680 |
| Ссылка на деталь | 0002370680 |
| Номер на схеме | 17 |
| Название детали | Планка Направл. 0005182631 |
| Ссылка на деталь | 0005182631 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 19 |
| Название детали | Шайба Опорная 0002383870 |
| Ссылка на деталь | 0002383870 |
| Номер на схеме | 20 |
| Название детали | Щиток Защитный 0005181310 |
| Ссылка на деталь | 0005181310 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Наклонная Камера, Наклонная камера hp, защита от наматывания, Подающий Агрегат / Приёмная Камера |
