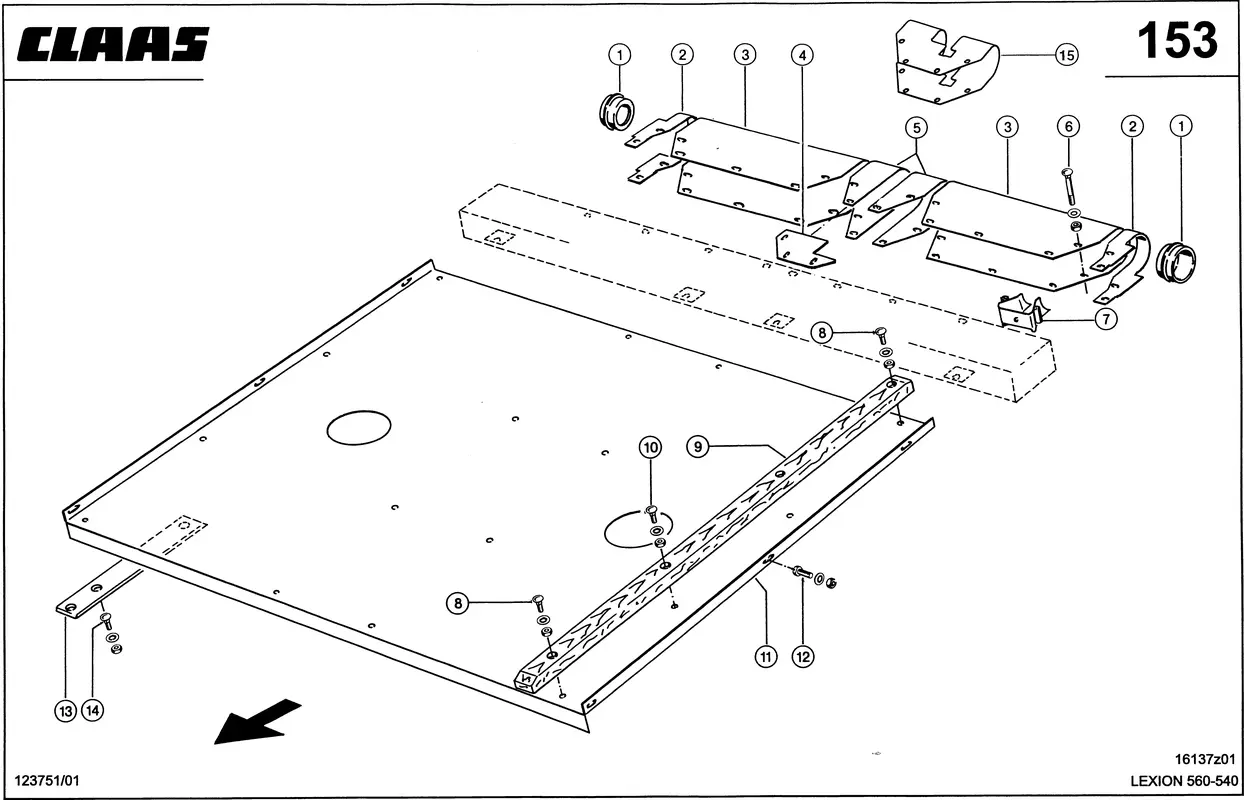

Наклонная камера; защита от наматывания. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Наклонная камера; защита от наматывания. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 149776067 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Втулка 0006148332 |
Ссылка на деталь | 0006148332 |
Номер на схеме | 2 |
Название детали | Защита От Намотки 0007650120 |
Ссылка на деталь | 0007650120 |
Номер на схеме | 3 |
Название детали | Защита От Намотки 0006304230 |
Ссылка на деталь | 0006304230 |
Номер на схеме | 4 |
Название детали | Щиток 0006304240 |
Ссылка на деталь | 0006304240 |
Номер на схеме | 5 |
Название детали | Защита От Намотки 0006304220 |
Ссылка на деталь | 0006304220 |
Номер на схеме | 6 |
Название детали | Винт Полупотайной 0002159900 |
Ссылка на деталь | 0002159900 |
Номер на схеме | 6 |
Название детали | Винт Полупотайной 0002353691 |
Ссылка на деталь | 0002353691 |
Номер на схеме | 6 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 7 |
Название детали | Вставка 0006303540 |
Ссылка на деталь | 0006303540 |
Номер на схеме | 8 |
Название детали | Винт Полупотайной 0002334860 |
Ссылка на деталь | 0002334860 |
Номер на схеме | 8 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 9 |
Название детали | Планка 0007659700 |
Ссылка на деталь | 0007659700 |
Номер на схеме | 10 |
Название детали | Винт Полупотайной 0002364420 |
Ссылка на деталь | 0002364420 |
Номер на схеме | 10 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 10 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 11 |
Название детали | Пол Промежуточный 0007659691 |
Ссылка на деталь | 0007659691 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 12 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 12 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 12 |
Название детали | Плоская Шайба 0002369122 |
Ссылка на деталь | 0002369122 |
Номер на схеме | 13 |
Название детали | Планка Направл. 0006305700 |
Ссылка на деталь | 0006305700 |
Номер на схеме | 14 |
Название детали | Винт Полупотайной 0002349530 |
Ссылка на деталь | 0002349530 |
Номер на схеме | 14 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 14 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 15 |
Название детали | Защита От Намотки 0005179330 |
Ссылка на деталь | 0005179330 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Наклонная Камера, Наклонная камера; защита от наматывания, Подающий Агрегат / Приёмная Камера |
