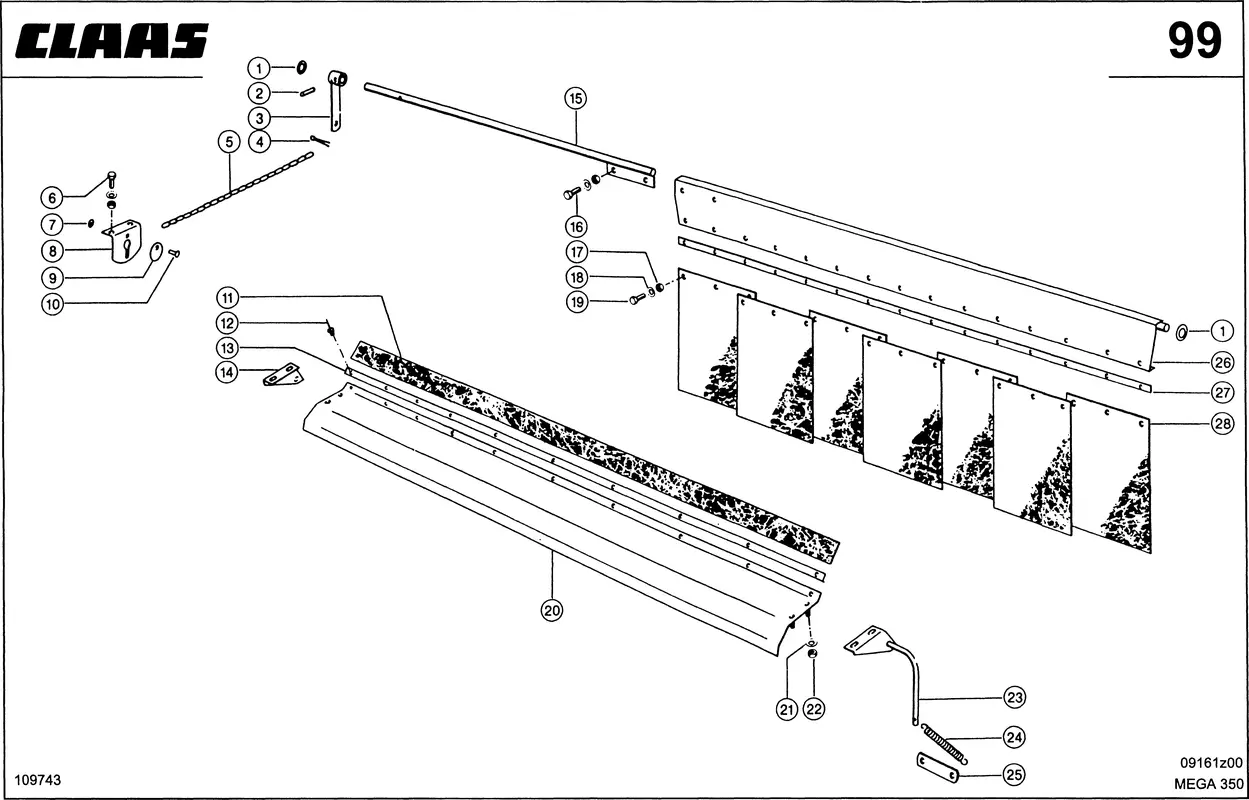

Направляющая потока воздуха, фартух. Реверсивный барабан / подающий барабан. Молотильный аппарат. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Направляющая потока воздуха, фартух. Реверсивный барабан / подающий барабан. Молотильный аппарат. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 1 |
| Название детали | Шайба 0002369480 |
| Ссылка на деталь | 0002369480 |
| Номер на схеме | 2 |
| Название детали | Штифт Распорный 0002356620 |
| Ссылка на деталь | 0002356620 |
| Номер на схеме | 3 |
| Название детали | Рычаг 0006848981 |
| Ссылка на деталь | 0006848981 |
| Номер на схеме | 4 |
| Название детали | Шплинт 0002376870 |
| Ссылка на деталь | 0002376870 |
| Номер на схеме | 5 |
| Название детали | Цепь Многозвен. 0006707470 |
| Ссылка на деталь | 0006707470 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 7 |
| Название детали | Зажим Быстрораз.-Starlock 0007850190 |
| Ссылка на деталь | 0007850190 |
| Номер на схеме | 8 |
| Название детали | Держатель 0006050271 |
| Ссылка на деталь | 0006050271 |
| Номер на схеме | 9 |
| Название детали | Стопорная Шайба 0006840721 |
| Ссылка на деталь | 0006840721 |
| Номер на схеме | 10 |
| Название детали | Заклепка Полукр. 0002354580 |
| Ссылка на деталь | 0002354580 |
| Номер на схеме | 11 |
| Название детали | Уплотнение 0006862360 |
| Ссылка на деталь | 0006862360 |
| Номер на схеме | 12 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 13 |
| Название детали | Планка 0006862350 |
| Ссылка на деталь | 0006862350 |
| Номер на схеме | 14 |
| Название детали | Уголок Правый 0006864140 |
| Ссылка на деталь | 0006864140 |
| Номер на схеме | 15 |
| Название детали | Штанга Вращающ. 0006050111 |
| Ссылка на деталь | 0006050111 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 17 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 18 |
| Название детали | Плоская Шайба 0002361800 |
| Ссылка на деталь | 0002361800 |
| Номер на схеме | 19 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 20 |
| Название детали | Щиток Напр. 0006862330 |
| Ссылка на деталь | 0006862330 |
| Номер на схеме | 21 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 22 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 23 |
| Название детали | Уголок 0006864132 |
| Ссылка на деталь | 0006864132 |
| Номер на схеме | 24 |
| Название детали | Пружина Растяжен. 0006592620 |
| Ссылка на деталь | 0006592620 |
| Номер на схеме | 25 |
| Название детали | Фланец 0006704370 |
| Ссылка на деталь | 0006704370 |
| Номер на схеме | 26 |
| Название детали | Отражатель 0006055200 |
| Ссылка на деталь | 0006055200 |
| Номер на схеме | 27 |
| Название детали | Планка 0006848951 |
| Ссылка на деталь | 0006848951 |
| Номер на схеме | 28 |
| Название детали | Фартук 0006842052 |
| Ссылка на деталь | 0006842052 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Молотильный аппарат, Направляющая потока воздуха, фартух, Реверсивный Барабан / Подающий Барабан |
