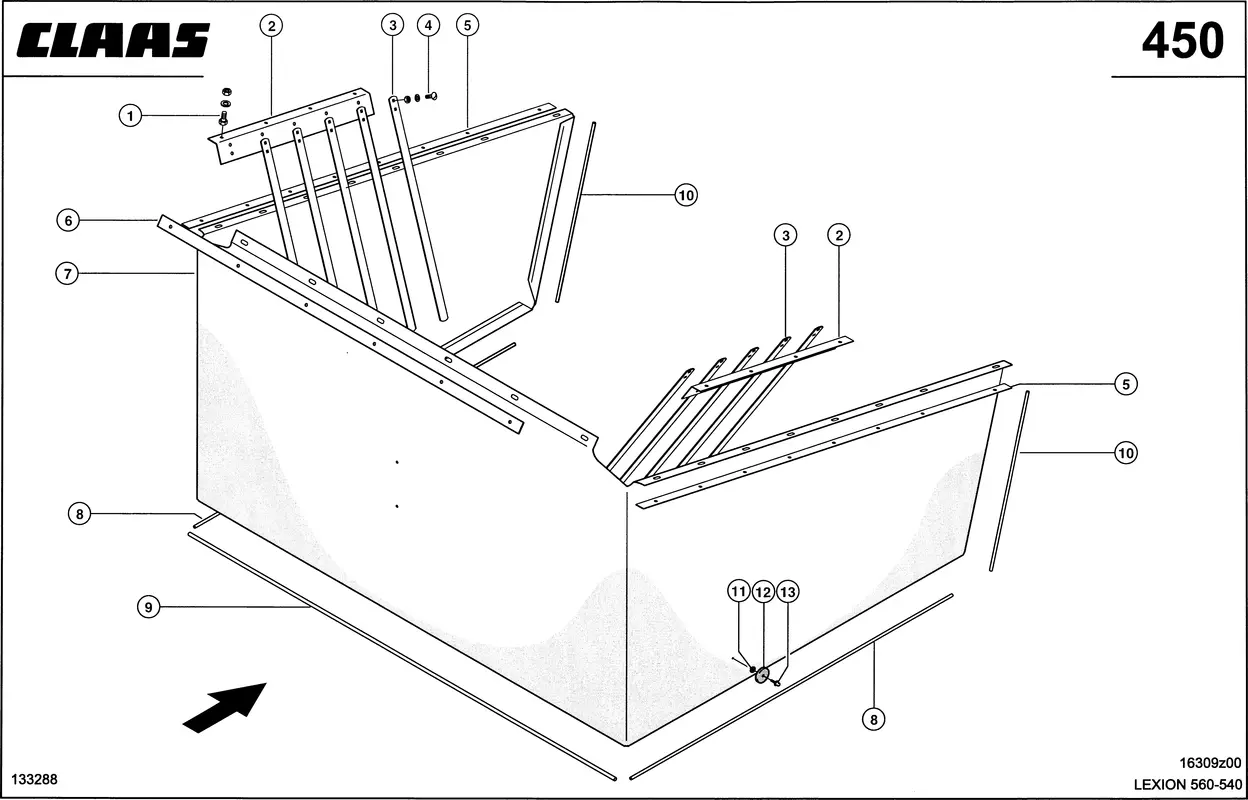

Направляющая соломы. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Направляющая соломы. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 154575713
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 1 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 1 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 2 |
Название детали | Уголок Опорный 0007412840 |
Ссылка на деталь | 0007412840 |
Номер на схеме | 3 |
Название детали | Зубья Пружинные 0000615901 |
Ссылка на деталь | 0000615901 |
Номер на схеме | 4 |
Название детали | Винт Полупотайной 0006367921 |
Ссылка на деталь | 0006367921 |
Номер на схеме | 4 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 4 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 5 |
Название детали | Веревка 0007412861 |
Ссылка на деталь | 0007412861 |
Номер на схеме | 6 |
Название детали | Пластина Металл. 0007413650 |
Ссылка на деталь | 0007413650 |
Номер на схеме | 7 |
Название детали | Ветрозащита 0007413641 |
Ссылка на деталь | 0007413641 |
Номер на схеме | 8 |
Название детали | Штанга Рул. Тяги 0007488710 |
Ссылка на деталь | 0007488710 |
Номер на схеме | 9 |
Название детали | Штанга Рул. Тяги 0007414300 |
Ссылка на деталь | 0007414300 |
Номер на схеме | 10 |
Название детали | Штанга Передняя 0007488621 |
Ссылка на деталь | 0007488621 |
Номер на схеме | 11 |
Название детали | Диск 0002448970 |
Ссылка на деталь | 0002448970 |
Номер на схеме | 12 |
Название детали | Отражатель 0002112890 |
Ссылка на деталь | 0002112890 |
Номер на схеме | 13 |
Название детали | Заклепка 0002379501 |
Ссылка на деталь | 0002379501 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Навесные Детали, Корпус Машины, Направляющая соломы, Облицовка / кожухи |
