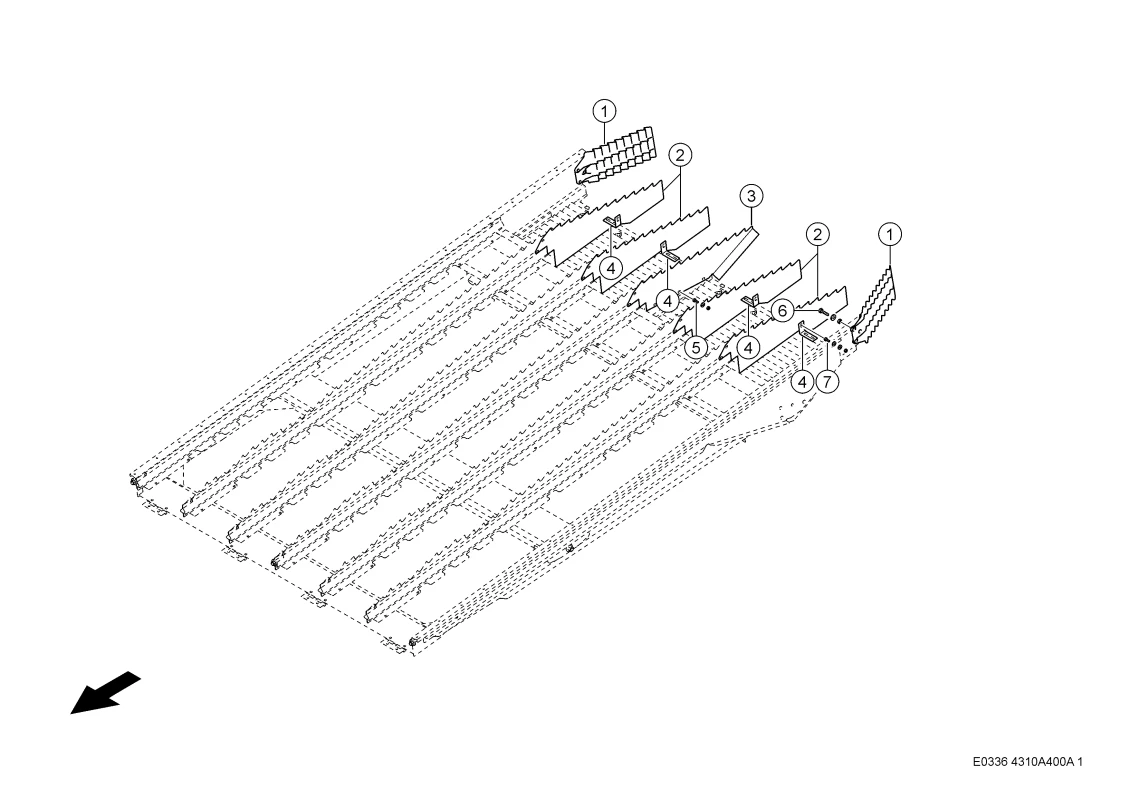

Направляющие листы. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Направляющие листы. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 182276590 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Дефлектор 0007510960 |
Ссылка на деталь | 0007510960 |
Номер на схеме | 2 |
Название детали | Элемент Седловой 0005548220 |
Ссылка на деталь | 0005548220 |
Номер на схеме | 3 |
Название детали | Элемент Седловой 0005548230 |
Ссылка на деталь | 0005548230 |
Номер на схеме | 4 |
Название детали | Уголок 0007510952 |
Ссылка на деталь | 0007510952 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002374640 |
Ссылка на деталь | 0002374640 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 5 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 6 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 6 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002374640 |
Ссылка на деталь | 0002374640 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
