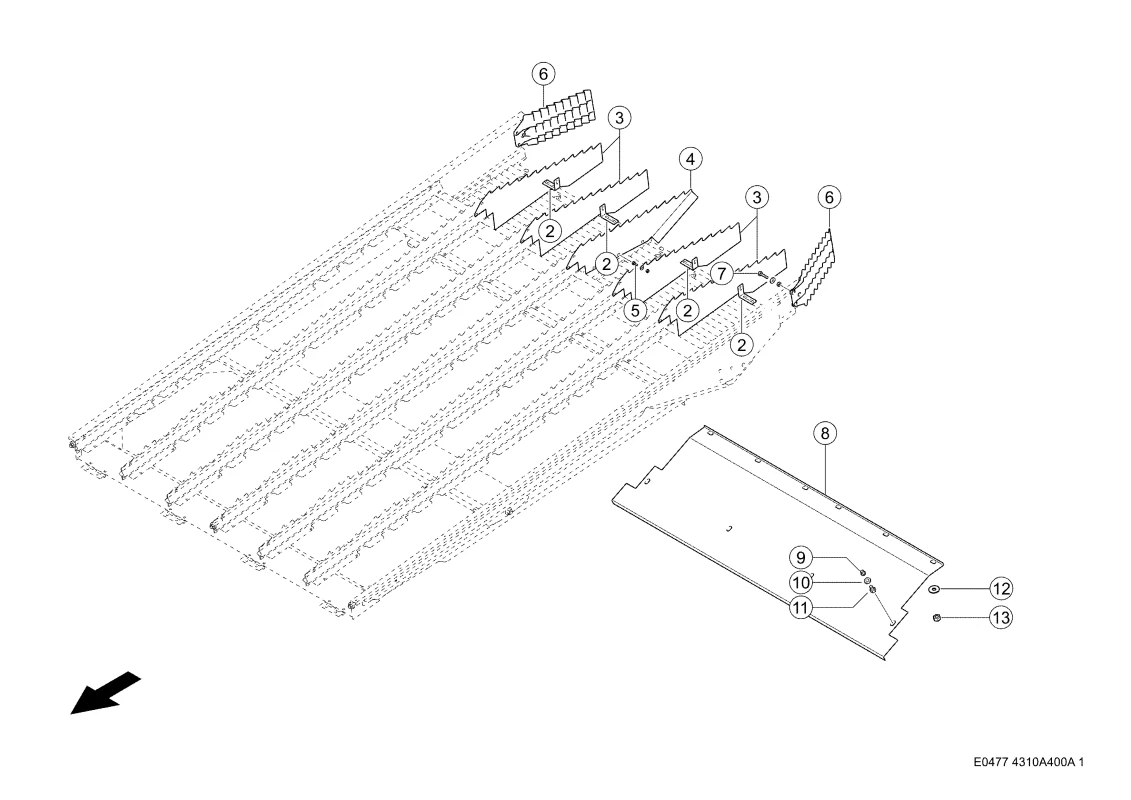

Направляющие листы. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Направляющие листы. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Описание
| Номер на схеме | 2 |
| Название детали | Уголок 0007510952 |
| Ссылка на деталь | 0007510952 |
| Номер на схеме | 3 |
| Название детали | Элемент Седловой 0005548220 |
| Ссылка на деталь | 0005548220 |
| Номер на схеме | 4 |
| Название детали | Элемент Седловой 0005548230 |
| Ссылка на деталь | 0005548230 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 6 |
| Название детали | Дефлектор 0007510960 |
| Ссылка на деталь | 0007510960 |
| Номер на схеме | 7 |
| Название детали | Винт Полупотайной 0011335410 |
| Ссылка на деталь | 0011335410 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 7 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 8 |
| Название детали | Щиток Направл. 0005563390 |
| Ссылка на деталь | 0005563390 |
| Номер на схеме | 9 |
| Название детали | Заклёпка-Гайка Глухая 0002162670 |
| Ссылка на деталь | 0002162670 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
