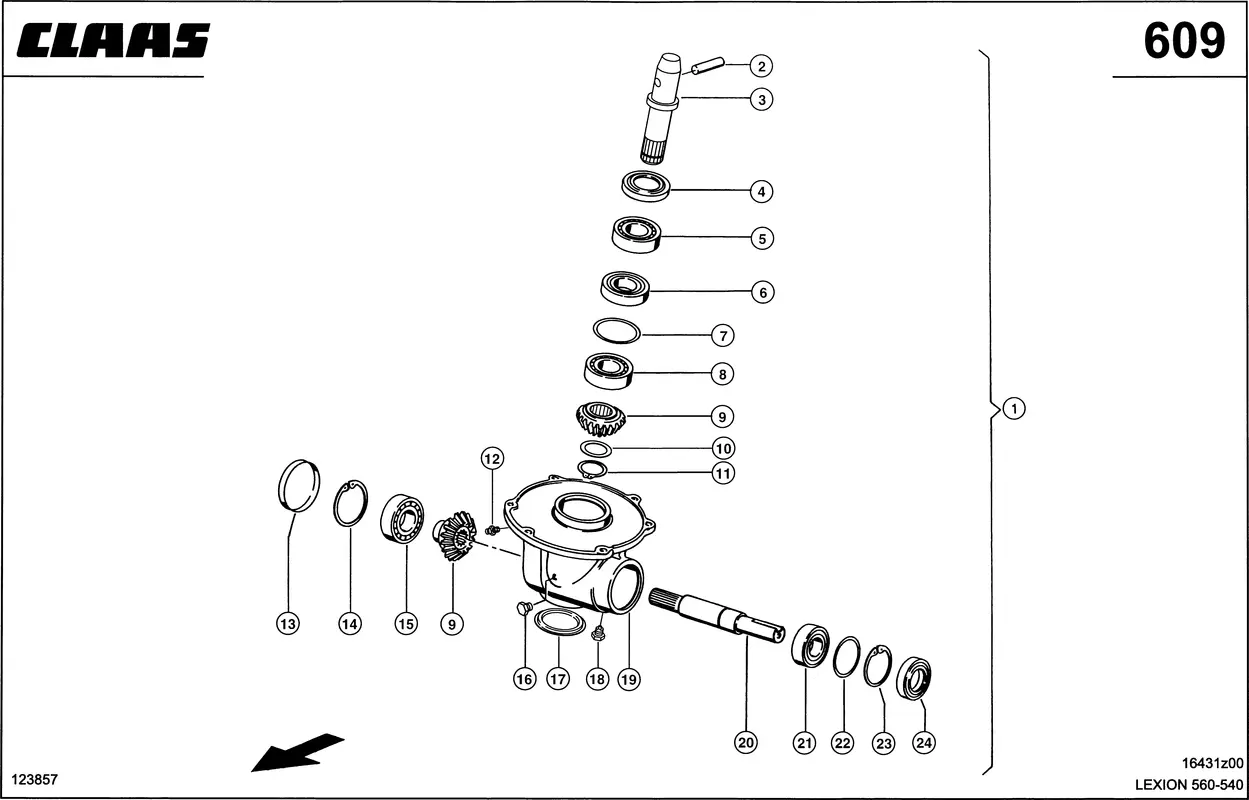

Нижн. Угловой редуктор выгрузного устрой. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Нижн. Угловой редуктор выгрузного устрой. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 163578529
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Редуктор 0007555801 |
Ссылка на деталь | 0007555801 |
Номер на схеме | 2 |
Название детали | Штифт Просечной 0002157103 |
Ссылка на деталь | 0002157103 |
Номер на схеме | 3 |
Название детали | Вал 0007927160 |
Ссылка на деталь | 0007927160 |
Номер на схеме | 4 |
Название детали | Кольцо Уплотн. 0002144720 |
Ссылка на деталь | 0002144720 |
Номер на схеме | 5 |
Название детали | Роликоподшипник 0002436710 |
Ссылка на деталь | 0002436710 |
Номер на схеме | 6 |
Название детали | Уплотнение Вала 0007927180 |
Ссылка на деталь | 0007927180 |
Номер на схеме | 7 |
Название детали | Диск Защитный 0007927190 |
Ссылка на деталь | 0007927190 |
Номер на схеме | 8 |
Название детали | Роликоподшипник 0002359880 |
Ссылка на деталь | 0002359880 |
Номер на схеме | 9 |
Название детали | Кпл.конич.колес 0007927170 |
Ссылка на деталь | 0007927170 |
Номер на схеме | 10 |
Название детали | Шайба Установочн. 0002379090 |
Ссылка на деталь | 0002379090 |
Номер на схеме | 10 |
Название детали | Шайба Установочн. 0002379100 |
Ссылка на деталь | 0002379100 |
Номер на схеме | 10 |
Название детали | Шайба Установочн. 0002344210 |
Ссылка на деталь | 0002344210 |
Номер на схеме | 11 |
Название детали | Кольцо Стопорное 0002144700 |
Ссылка на деталь | 0002144700 |
Номер на схеме | 12 |
Название детали | Штуцер Резьбовой 0002333300 |
Ссылка на деталь | 0002333300 |
Номер на схеме | 13 |
Название детали | Колпачок Запорн. 0009212300 |
Ссылка на деталь | 0009212300 |
Номер на схеме | 14 |
Название детали | Кольцо Стопорное 0002144710 |
Ссылка на деталь | 0002144710 |
Номер на схеме | 15 |
Название детали | Роликоподшипник 0002359870 |
Ссылка на деталь | 0002359870 |
Номер на схеме | 16 |
Название детали | Пробка Резьбов. 0002443450 |
Ссылка на деталь | 0002443450 |
Номер на схеме | 17 |
Название детали | Колпачок Запорн. 0002138480 |
Ссылка на деталь | 0002138480 |
Номер на схеме | 18 |
Название детали | Винт Магнитного Фильтра 0002117020 |
Ссылка на деталь | 0002117020 |
Номер на схеме | 19 |
Название детали | Корпус 0007927140 |
Ссылка на деталь | 0007927140 |
Номер на схеме | 20 |
Название детали | Вал 0007927150 |
Ссылка на деталь | 0007927150 |
Номер на схеме | 21 |
Название детали | Роликоподшипник 0002436540 |
Ссылка на деталь | 0002436540 |
Номер на схеме | 22 |
Название детали | Шайба Установочн. 0002140140 |
Ссылка на деталь | 0002140140 |
Номер на схеме | 22 |
Название детали | Шайба Установочн. 0002140150 |
Ссылка на деталь | 0002140150 |
Номер на схеме | 22 |
Название детали | Шайба Установочн. 0002140160 |
Ссылка на деталь | 0002140160 |
Номер на схеме | 23 |
Название детали | Кольцо Стопорное 0002110400 |
Ссылка на деталь | 0002110400 |
Номер на схеме | 24 |
Название детали | Уплотнение Вала 0002118040 |
Ссылка на деталь | 0002118040 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Нижн. Угловой редуктор выгрузного устрой, Привод уборки зерна, Приводы |
