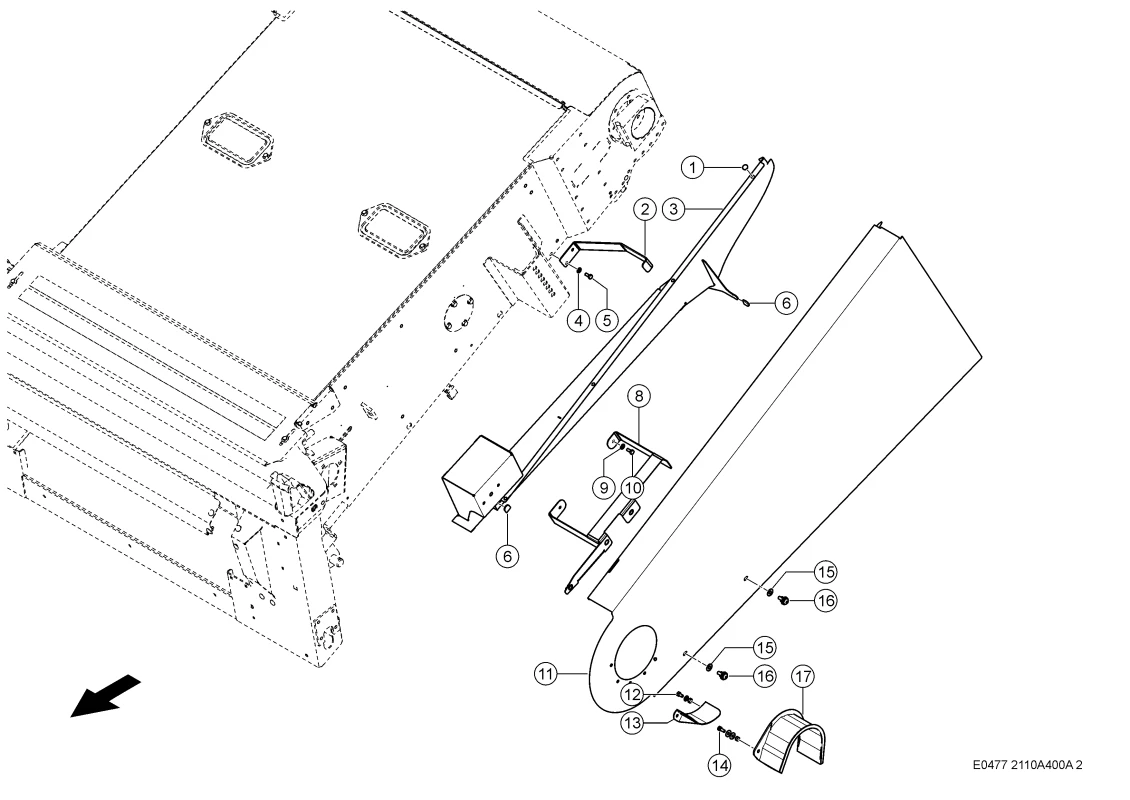

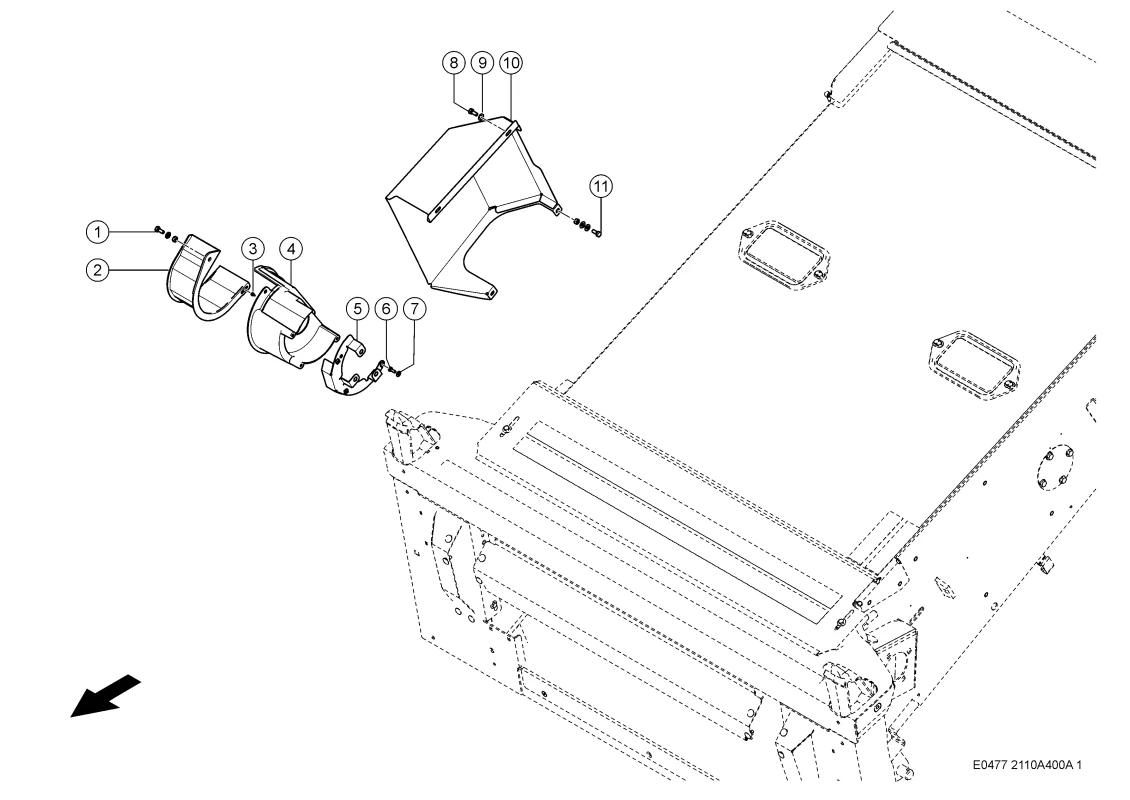

Облицовка наклонной камеры. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999
Облицовка наклонной камеры. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 1 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 1 |
| Название детали | Буфер Рез. 0006877470 |
| Ссылка на деталь | 0006877470 |
| Номер на схеме | 1 |
| Название детали | Диск 0002381661 |
| Ссылка на деталь | 0002381661 |
| Номер на схеме | 2 |
| Название детали | Держатель 0005201910 |
| Ссылка на деталь | 0005201910 |
| Номер на схеме | 2 |
| Название детали | Защита 0006305590 |
| Ссылка на деталь | 0006305590 |
| Номер на схеме | 3 |
| Название детали | Защита 0005328621 |
| Ссылка на деталь | 0005328621 |
| Номер на схеме | 3 |
| Название детали | Винт Для Жести 0002427881 |
| Ссылка на деталь | 0002427881 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Защита 0006691271 |
| Ссылка на деталь | 0006691271 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 5 |
| Название детали | Держатель 0005328850 |
| Ссылка на деталь | 0005328850 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 6 |
| Название детали | Колпак Защитный 0005184000 |
| Ссылка на деталь | 0005184000 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 8 |
| Название детали | Держатель 0005209621 |
| Ссылка на деталь | 0005209621 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 10 |
| Название детали | Защита 0005328521 |
| Ссылка на деталь | 0005328521 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 11 |
| Название детали | Защита 0005328660 |
| Ссылка на деталь | 0005328660 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Защита 0006305720 |
| Ссылка на деталь | 0006305720 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 14 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 14 |
| Название детали | Диск 0002381661 |
| Ссылка на деталь | 0002381661 |
| Номер на схеме | 14 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 15 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 16 |
| Название детали | Цапфа Запорная 0002168030 |
| Ссылка на деталь | 0002168030 |
| Номер на схеме | 17 |
| Название детали | Защита 0006305590 |
| Ссылка на деталь | 0006305590 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Наклонная Камера, Облицовка наклонной камеры, Подающий Агрегат / Приёмная Камера |
