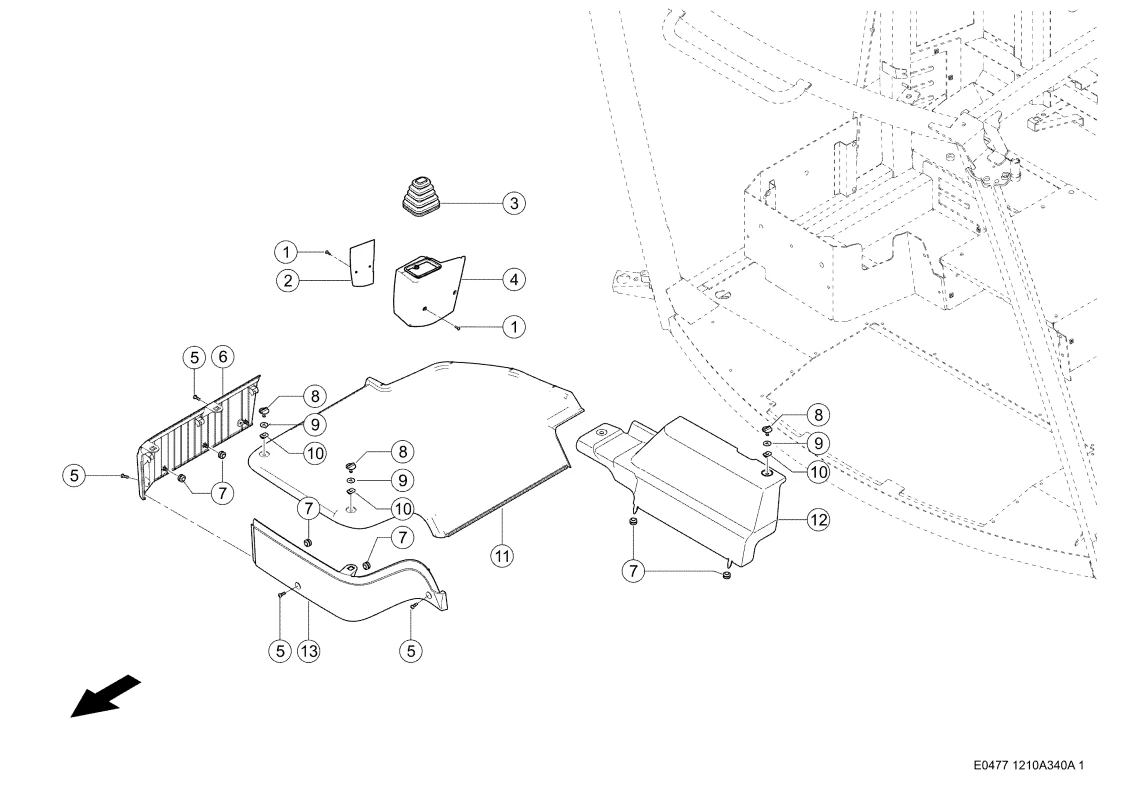

Облицовка нижней части. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Облицовка нижней части. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Описание
| Номер на схеме | 1 |
| Название детали | Профиль Уплотнительный 0005588230 |
| Ссылка на деталь | 0005588230 |
| Номер на схеме | 1 |
| Название детали | Рельс Ходовой 0005648290 |
| Ссылка на деталь | 0005648290 |
| Номер на схеме | 1 |
| Название детали | Рельс Ходовой 0005649970 |
| Ссылка на деталь | 0005649970 |
| Номер на схеме | 1 |
| Название детали | Винт С Головкой 0002173210 |
| Ссылка на деталь | 0002173210 |
| Номер на схеме | 2 |
| Название детали | Гайка Заклепыв. 0002171670 |
| Ссылка на деталь | 0002171670 |
| Номер на схеме | 2 |
| Название детали | Колонна 0005581992 |
| Ссылка на деталь | 0005581992 |
| Номер на схеме | 2 |
| Название детали | Пластина 0005479800 |
| Ссылка на деталь | 0005479800 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 3 |
| Название детали | Полка 0005648371 |
| Ссылка на деталь | 0005648371 |
| Номер на схеме | 3 |
| Название детали | Полка 0005647990 |
| Ссылка на деталь | 0005647990 |
| Номер на схеме | 3 |
| Название детали | Пробка Пластиков. 0002155870 |
| Ссылка на деталь | 0002155870 |
| Номер на схеме | 3 |
| Название детали | Манжет 0006236651 |
| Ссылка на деталь | 0006236651 |
| Номер на схеме | 4 |
| Название детали | Зажим 0005640410 |
| Ссылка на деталь | 0005640410 |
| Номер на схеме | 4 |
| Название детали | Щиток 0005477080 |
| Ссылка на деталь | 0005477080 |
| Номер на схеме | 4 |
| Название детали | Прокладка 0005589260 |
| Ссылка на деталь | 0005589260 |
| Номер на схеме | 4 |
| Название детали | Зажим 0005646850 |
| Ссылка на деталь | 0005646850 |
| Номер на схеме | 5 |
| Название детали | Болт 0002172650 |
| Ссылка на деталь | 0002172650 |
| Номер на схеме | 5 |
| Название детали | Болт 0002171340 |
| Ссылка на деталь | 0002171340 |
| Номер на схеме | 5 |
| Название детали | Винт С Плоск.гол. 0002172240 |
| Ссылка на деталь | 0002172240 |
| Номер на схеме | 6 |
| Название детали | Заглушка 0006229531 |
| Ссылка на деталь | 0006229531 |
| Номер на схеме | 6 |
| Название детали | Панель Правая 0005586152 |
| Ссылка на деталь | 0005586152 |
| Номер на схеме | 7 |
| Название детали | Болт 0002171710 |
| Ссылка на деталь | 0002171710 |
| Номер на схеме | 7 |
| Название детали | Провод 0002151600 |
| Ссылка на деталь | 0002151600 |
| Номер на схеме | 7 |
| Название детали | Шахта 0005582340 |
| Ссылка на деталь | 0005582340 |
| Номер на схеме | 8 |
| Название детали | Заглушка 0002175110 |
| Ссылка на деталь | 0002175110 |
| Номер на схеме | 8 |
| Название детали | Винт Со Сфероцилиндрической Головкой И В 0002172900 |
| Ссылка на деталь | 0002172900 |
| Номер на схеме | 9 |
| Название детали | Пульт Управления 0005363590 |
| Ссылка на деталь | 0005363590 |
| Номер на схеме | 9 |
| Название детали | Шайба Опорная 0002175120 |
| Ссылка на деталь | 0002175120 |
| Номер на схеме | 10 |
| Название детали | Крючок Гардеробн. 0002158130 |
| Ссылка на деталь | 0002158130 |
| Номер на схеме | 10 |
| Название детали | Пружина Зажимная 0002175130 |
| Ссылка на деталь | 0002175130 |
| Номер на схеме | 11 |
| Название детали | Крышка 0005584511 |
| Ссылка на деталь | 0005584511 |
| Номер на схеме | 11 |
| Название детали | Винт Сф/Цилиндр. 0002425051 |
| Ссылка на деталь | 0002425051 |
| Номер на схеме | 12 |
| Название детали | Пробка Пластиков. 0002155870 |
| Ссылка на деталь | 0002155870 |
| Номер на схеме | 12 |
| Название детали | Щиток 0005581710 |
| Ссылка на деталь | 0005581710 |
| Номер на схеме | 13 |
| Название детали | Щиток 0005581632 |
| Ссылка на деталь | 0005581632 |
| Номер на схеме | 13 |
| Название детали | Панель Передняя 0005586161 |
| Ссылка на деталь | 0005586161 |
| Номер на схеме | 14 |
| Название детали | Пробка Пластиков. 0002155870 |
| Ссылка на деталь | 0002155870 |
| Номер на схеме | 15 |
| Название детали | Карман Д/Мелочей 0005581900 |
| Ссылка на деталь | 0005581900 |
| Номер на схеме | 16 |
| Название детали | Колонна 0005582240 |
| Ссылка на деталь | 0005582240 |
| Номер на схеме | 17 |
| Название детали | Винт Сф/Цилиндр. 0002425051 |
| Ссылка на деталь | 0002425051 |
| Номер на схеме | 18 |
| Название детали | Крышка 0002155010 |
| Ссылка на деталь | 0002155010 |
| Номер на схеме | 19 |
| Название детали | Винт С Плоск.гол. 0002172240 |
| Ссылка на деталь | 0002172240 |
| Номер на схеме | 20 |
| Название детали | Сеть Задка 0005581910 |
| Ссылка на деталь | 0005581910 |
| Номер на схеме | 21 |
| Название детали | Сеть Задка 0005581920 |
| Ссылка на деталь | 0005581920 |
| Номер на схеме | 22 |
| Название детали | Щиток 0005589051 |
| Ссылка на деталь | 0005589051 |
| Номер на схеме | 22 |
| Название детали | Гайка Заклепыв. 0002171670 |
| Ссылка на деталь | 0002171670 |
| Номер на схеме | 23 |
| Название детали | Стяжка Кабельная 0002171570 |
| Ссылка на деталь | 0002171570 |
| Номер на схеме | 24 |
| Название детали | Гайка Д/Лист.мет. 0002164470 |
| Ссылка на деталь | 0002164470 |
| Номер на схеме | 25 |
| Название детали | Винт Для Жести 0002171640 |
| Ссылка на деталь | 0002171640 |
| Номер на схеме | 26 |
| Название детали | Крышка 0002155010 |
| Ссылка на деталь | 0002155010 |
| Номер на схеме | 27 |
| Название детали | Винт Для Жести 0003202110 |
| Ссылка на деталь | 0003202110 |
| Номер на схеме | 28 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 29 |
| Название детали | Сопло Вентилятора 0005646770 |
| Ссылка на деталь | 0005646770 |
| Номер на схеме | 30 |
| Название детали | Сопло Вентилятора 0005646860 |
| Ссылка на деталь | 0005646860 |
| Номер на схеме | 31 |
| Название детали | Щиток 0005592871 |
| Ссылка на деталь | 0005592871 |
| Номер на схеме | 33 |
| Название детали | Щиток 0005592861 |
| Ссылка на деталь | 0005592861 |
| Номер на схеме | 34 |
| Название детали | Пробка Резиновая 0005375160 |
| Ссылка на деталь | 0005375160 |
| Номер на схеме | 35 |
| Название детали | Пробка Резиновая 0005657710 |
| Ссылка на деталь | 0005657710 |
| Номер на схеме | 36 |
| Название детали | Кронштейн Зажимн. 0005597690 |
| Ссылка на деталь | 0005597690 |
| Номер на схеме | 37 |
| Название детали | Щиток 0005599211 |
| Ссылка на деталь | 0005599211 |
| Номер на схеме | 38 |
| Название детали | Профиль 0005641480 |
| Ссылка на деталь | 0005641480 |
| Номер на схеме | 39 |
| Название детали | Шахта 0005647881 |
| Ссылка на деталь | 0005647881 |
| Номер на схеме | 40 |
| Название детали | Панель 0005367000 |
| Ссылка на деталь | 0005367000 |
| Номер на схеме | 41 |
| Название детали | Крышка 0005580450 |
| Ссылка на деталь | 0005580450 |
