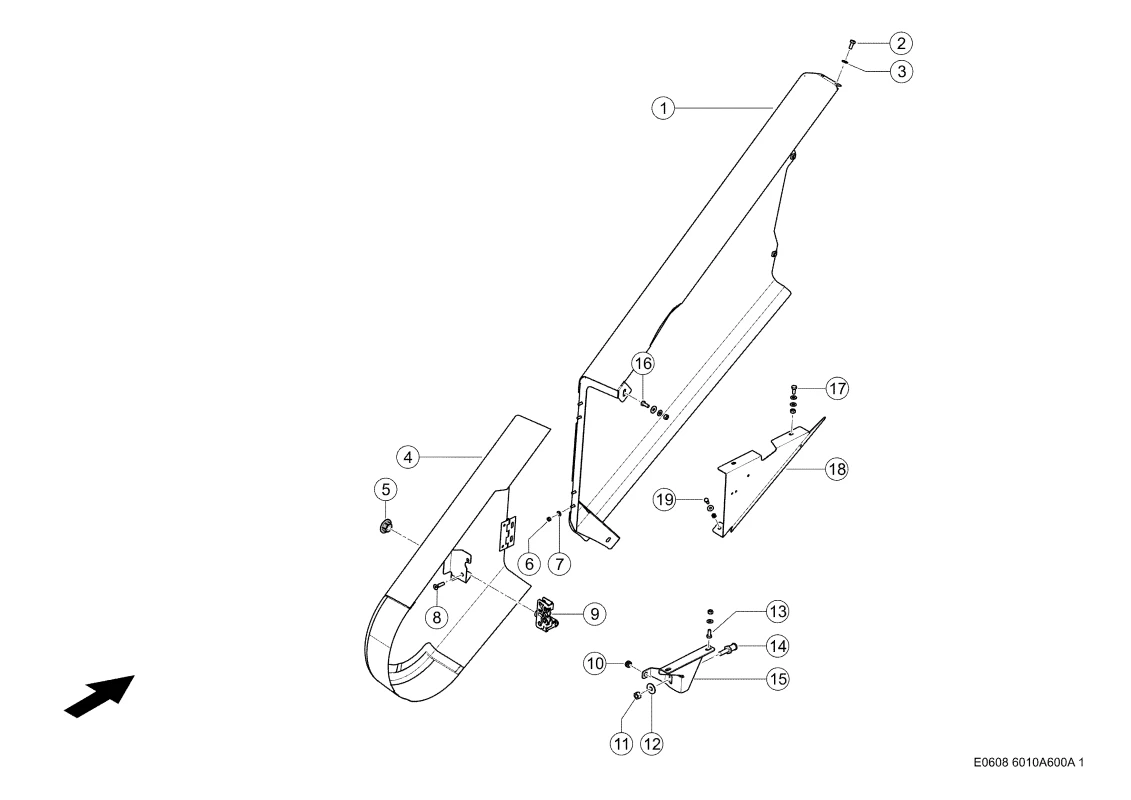

Облицовка соломоизмельчителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Облицовка соломоизмельчителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 152876411 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Защита Ремня 0023114602 |
Ссылка на деталь | 0023114602 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 4 |
Название детали | Заслонка Защитн. 0007040462 |
Ссылка на деталь | 0007040462 |
Номер на схеме | 5 |
Название детали | Втулка 0007842720 |
Ссылка на деталь | 0007842720 |
Номер на схеме | 6 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 8 |
Название детали | Винт Потайной 0002113080 |
Ссылка на деталь | 0002113080 |
Номер на схеме | 9 |
Название детали | Замок 0005061100 |
Ссылка на деталь | 0005061100 |
Номер на схеме | 10 |
Название детали | Провод 0002151600 |
Ссылка на деталь | 0002151600 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002380670 |
Ссылка на деталь | 0002380670 |
Номер на схеме | 12 |
Название детали | Шайба Контактная 0002393951 |
Ссылка на деталь | 0002393951 |
Номер на схеме | 13 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 13 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 13 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 14 |
Название детали | Болт Анкерный 0005468071 |
Ссылка на деталь | 0005468071 |
Номер на схеме | 15 |
Название детали | Держатель 0007040482 |
Ссылка на деталь | 0007040482 |
Номер на схеме | 16 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 16 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 16 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 16 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 17 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 17 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 17 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 18 |
Название детали | Стенка Задняя 0007040504 |
Ссылка на деталь | 0007040504 |
Номер на схеме | 19 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 19 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 19 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Облицовка соломоизмельчителя, Соломоизмельчитель, Укладка Массы / Соломы |
