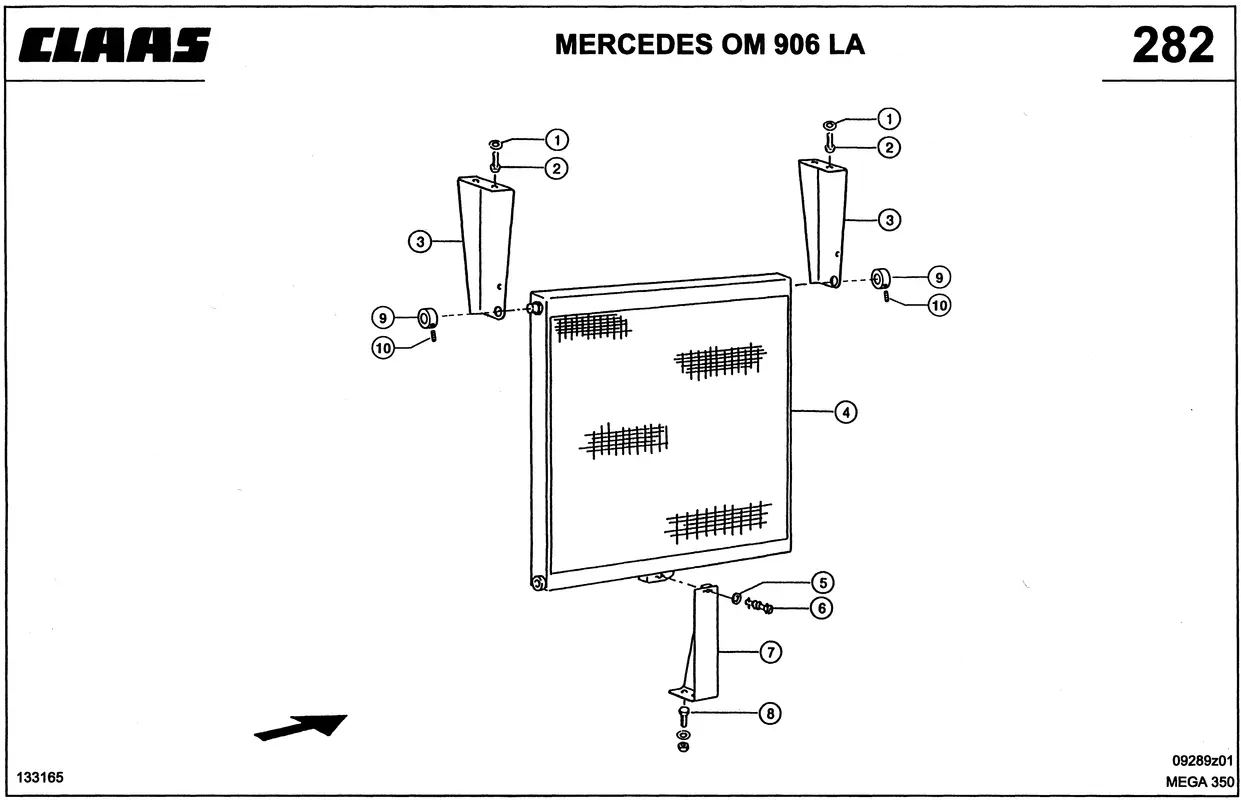

Охладитель масла. Гидравлический бак. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Охладитель масла. Гидравлический бак. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Артикул: 166876221
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 3 |
Название детали | Держатель 0005456401 |
Ссылка на деталь | 0005456401 |
Номер на схеме | 4 |
Название детали | Радиатор Масляный 0007509862 |
Ссылка на деталь | 0007509862 |
Номер на схеме | 5 |
Название детали | Шайба Опорная 0006012430 |
Ссылка на деталь | 0006012430 |
Номер на схеме | 6 |
Название детали | Цапфа Запорная 0006061630 |
Ссылка на деталь | 0006061630 |
Номер на схеме | 7 |
Название детали | Упор 0005456610 |
Ссылка на деталь | 0005456610 |
Номер на схеме | 8 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 9 |
Название детали | Кольцо Установ. 0005001261 |
Ссылка на деталь | 0005001261 |
Номер на схеме | 10 |
Название детали | Шпилька 0002365520 |
Ссылка на деталь | 0002365520 |
