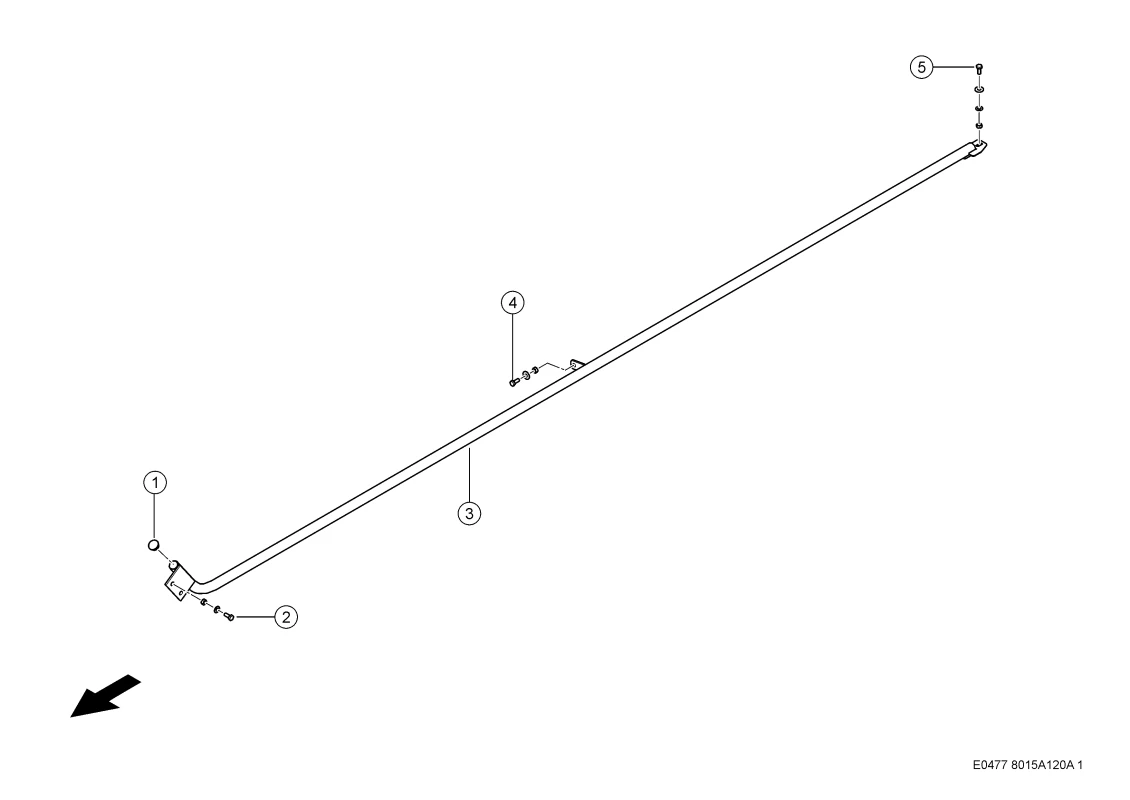

Опора лестницы. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999
Опора лестницы. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999
Описание
| Номер на схеме | 1 |
| Название детали | Заглушка 0007061300 |
| Ссылка на деталь | 0007061300 |
| Номер на схеме | 1 |
| Название детали | Заглушка 0007061300 |
| Ссылка на деталь | 0007061300 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 3 |
| Название детали | Опора Трубчатая 0007043181 |
| Ссылка на деталь | 0007043181 |
| Номер на схеме | 3 |
| Название детали | Опора Трубчатая 0007043140 |
| Ссылка на деталь | 0007043140 |
| Номер на схеме | 4 |
| Название детали | Стопор 0006471710 |
| Ссылка на деталь | 0006471710 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 5 |
| Название детали | Пружина Сжатия 0000008770 |
| Ссылка на деталь | 0000008770 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 7 |
| Название детали | Кнопка Сферич. 0006331090 |
| Ссылка на деталь | 0006331090 |
| Номер на схеме | 8 |
| Название детали | Труба Опорная 0007044760 |
| Ссылка на деталь | 0007044760 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Навесные детали / пневматика, Опора лестницы, Подножка |
