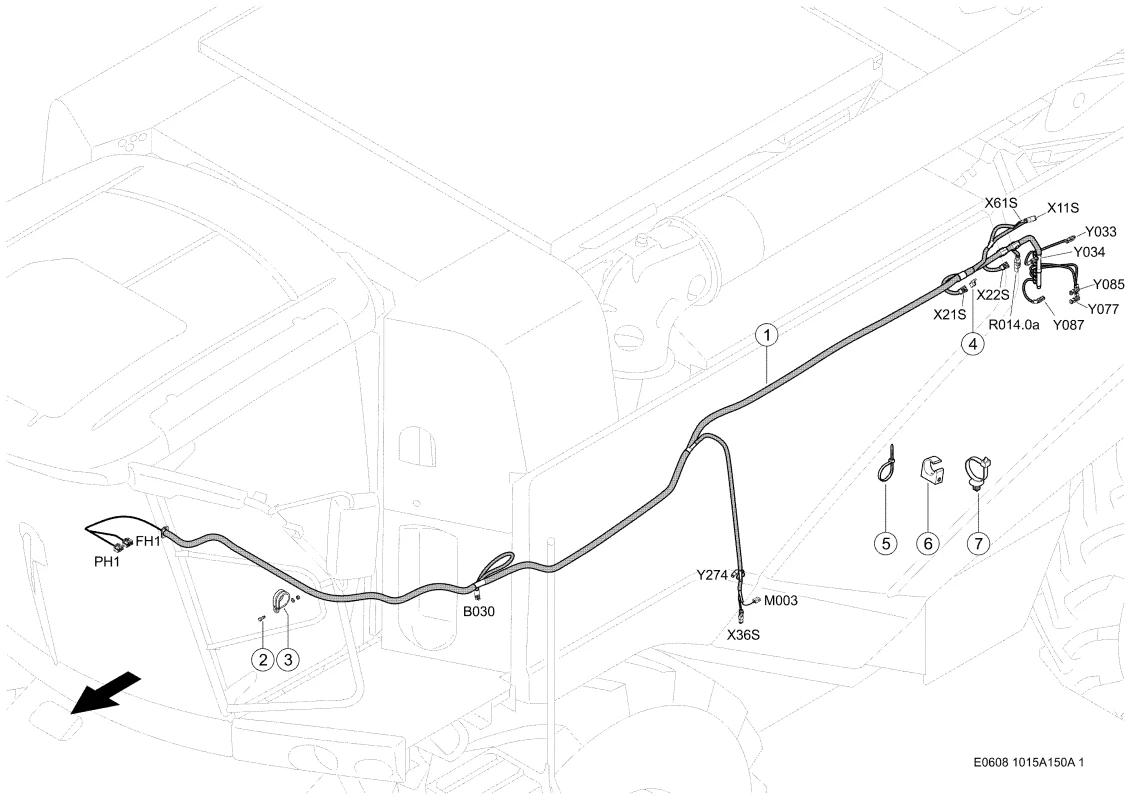

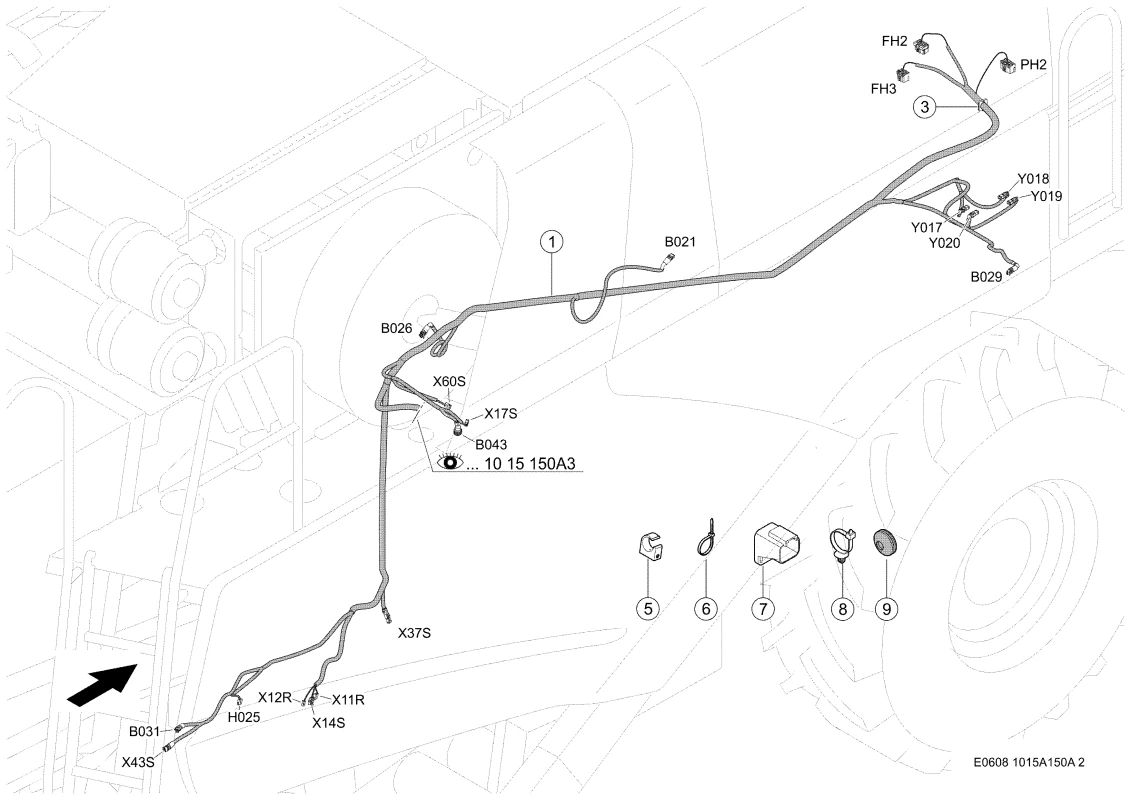

Основной комплект кабелей. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Основной комплект кабелей. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Описание
| Номер на схеме | 1 |
| Название детали | Кпл.главн.кабеля 0018108582 |
| Ссылка на деталь | 0018108582 |
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0000177451 |
| Ссылка на деталь | 0000177451 |
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0000177451 |
| Ссылка на деталь | 0000177451 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Крепежный Хомут 0002173090 |
| Ссылка на деталь | 0002173090 |
| Номер на схеме | 3 |
| Название детали | Ввод Кабельный 0002382500 |
| Ссылка на деталь | 0002382500 |
| Номер на схеме | 4 |
| Название детали | Штепсель Ложный 0000150861 |
| Ссылка на деталь | 0000150861 |
| Номер на схеме | 5 |
| Название детали | Хомут Кабельный 0000131530 |
| Ссылка на деталь | 0000131530 |
| Номер на схеме | 5 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 5 |
| Название детали | Стяжка Кабельная 0006895600 |
| Ссылка на деталь | 0006895600 |
| Номер на схеме | 5 |
| Название детали | Хомут Кабельный 0000131510 |
| Ссылка на деталь | 0000131510 |
| Номер на схеме | 5 |
| Название детали | Хомут Кабельный 0000131520 |
| Ссылка на деталь | 0000131520 |
| Номер на схеме | 5 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 5 |
| Название детали | Хомут Кабельный 0000131540 |
| Ссылка на деталь | 0000131540 |
| Номер на схеме | 6 |
| Название детали | Хомут Кабельный 0000131510 |
| Ссылка на деталь | 0000131510 |
| Номер на схеме | 6 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 6 |
| Название детали | Стяжка Кабельная 0021515730 |
| Ссылка на деталь | 0021515730 |
| Номер на схеме | 6 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 7 |
| Название детали | Стяжка Кабельная 0002176310 |
| Ссылка на деталь | 0002176310 |
| Номер на схеме | 7 |
| Название детали | Штепсель Ложный 0000151990 |
| Ссылка на деталь | 0000151990 |
| Номер на схеме | 8 |
| Название детали | Стяжка Кабельная 0002171570 |
| Ссылка на деталь | 0002171570 |
| Номер на схеме | 9 |
| Название детали | Провод 0005463990 |
| Ссылка на деталь | 0005463990 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Кабельные Комплекты, Основной комплект кабелей, Электрика / Электроника |
