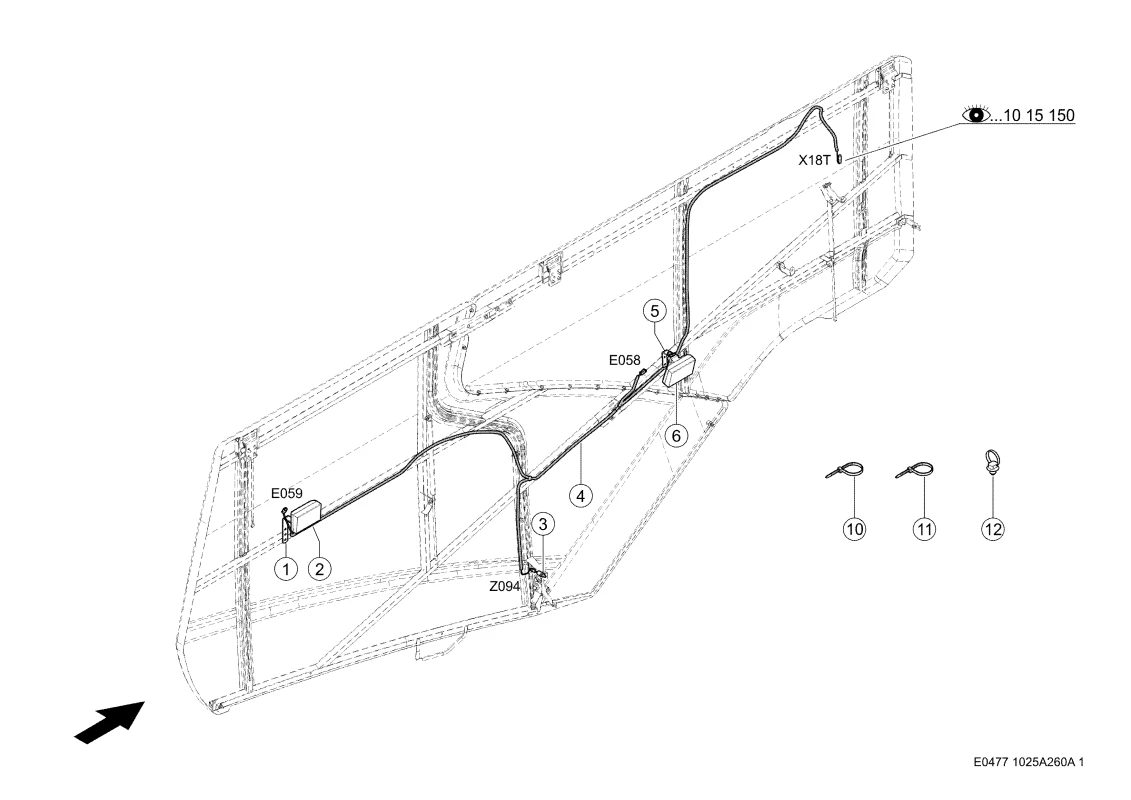

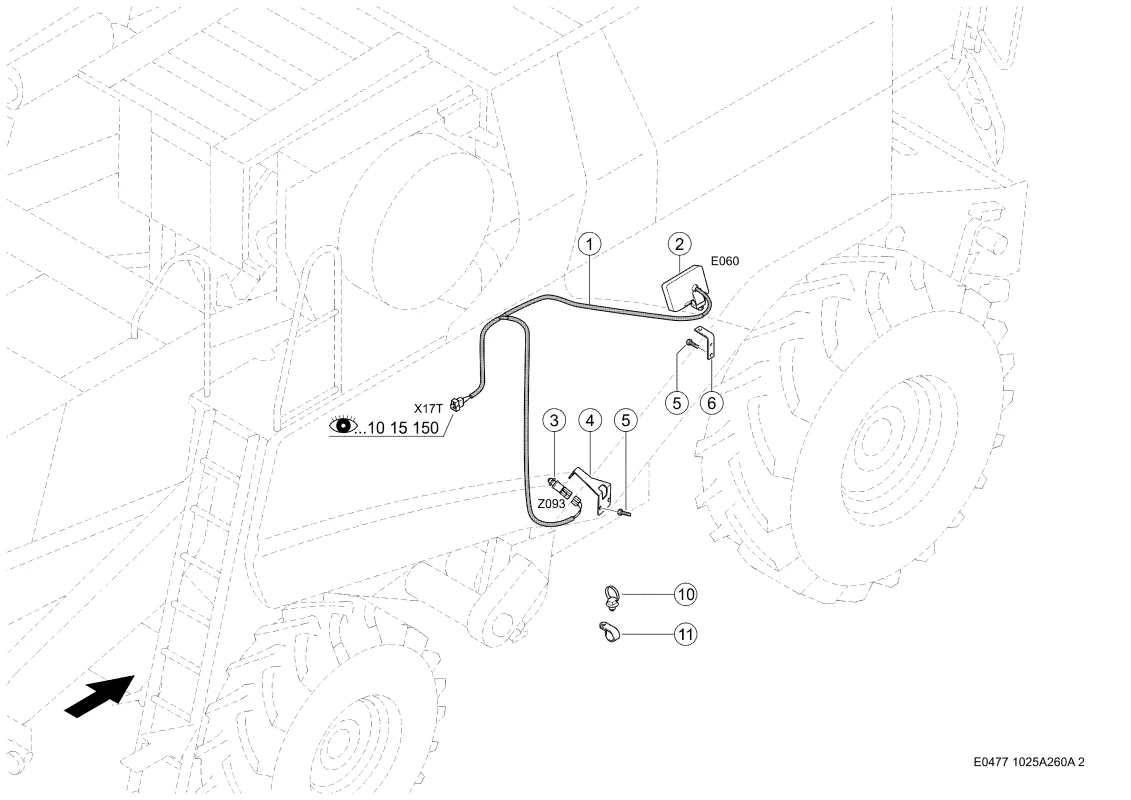

Освещение для технического обслуживания. Запчасти комбайнов tucano 580-570 № машины l0700011 – l0799999
Освещение для технического обслуживания. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Описание
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0000172261 |
| Ссылка на деталь | 0000172261 |
| Номер на схеме | 1 |
| Название детали | Заклёпка-Гайка Глухая 0002163400 |
| Ссылка на деталь | 0002163400 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 1 |
| Название детали | Уголок 0005068560 |
| Ссылка на деталь | 0005068560 |
| Номер на схеме | 1 |
| Название детали | Винт С Плоской Головкой С Внутр. Шестигр 0007555280 |
| Ссылка на деталь | 0007555280 |
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0018108950 |
| Ссылка на деталь | 0018108950 |
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 1 |
| Название детали | Комплект Проводов 0018109500 |
| Ссылка на деталь | 0018109500 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 1 |
| Название детали | Винт С Плоской Головкой С Внутр. Шестигр 0007555280 |
| Ссылка на деталь | 0007555280 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 2 |
| Название детали | Комплект Проводов 0000158590 |
| Ссылка на деталь | 0000158590 |
| Номер на схеме | 2 |
| Название детали | Фары Рабочие 0000158600 |
| Ссылка на деталь | 0000158600 |
| Номер на схеме | 2 |
| Название детали | Лампа Накаливания 0000137300 |
| Ссылка на деталь | 0000137300 |
| Номер на схеме | 2 |
| Название детали | Комплект Проводов 0000158590 |
| Ссылка на деталь | 0000158590 |
| Номер на схеме | 2 |
| Название детали | Фары Рабочие 0000158600 |
| Ссылка на деталь | 0000158600 |
| Номер на схеме | 2 |
| Название детали | Лампа Накаливания 0000137300 |
| Ссылка на деталь | 0000137300 |
| Номер на схеме | 2 |
| Название детали | Держатель Лампы 0018109991 |
| Ссылка на деталь | 0018109991 |
| Номер на схеме | 2 |
| Название детали | Щиток Опорный 0023126792 |
| Ссылка на деталь | 0023126792 |
| Номер на схеме | 2 |
| Название детали | Щиток Опорный 0023126792 |
| Ссылка на деталь | 0023126792 |
| Номер на схеме | 2 |
| Название детали | Крепление 0006055512 |
| Ссылка на деталь | 0006055512 |
| Номер на схеме | 3 |
| Название детали | Переключатель 0002159571 |
| Ссылка на деталь | 0002159571 |
| Номер на схеме | 3 |
| Название детали | Лампа Накаливания 0000137300 |
| Ссылка на деталь | 0000137300 |
| Номер на схеме | 3 |
| Название детали | Плафон Led 0000163471 |
| Ссылка на деталь | 0000163471 |
| Номер на схеме | 3 |
| Название детали | Фары Рабочие 0000158600 |
| Ссылка на деталь | 0000158600 |
| Номер на схеме | 3 |
| Название детали | Плафон Led 0000163471 |
| Ссылка на деталь | 0000163471 |
| Номер на схеме | 3 |
| Название детали | Плафон Led 0000163471 |
| Ссылка на деталь | 0000163471 |
| Номер на схеме | 3 |
| Название детали | Комплект Проводов 0000158590 |
| Ссылка на деталь | 0000158590 |
| Номер на схеме | 3 |
| Название детали | Переключатель 0002159571 |
| Ссылка на деталь | 0002159571 |
| Номер на схеме | 4 |
| Название детали | Заклепка Распорная 0002164970 |
| Ссылка на деталь | 0002164970 |
| Номер на схеме | 4 |
| Название детали | Крепление 0005507540 |
| Ссылка на деталь | 0005507540 |
| Номер на схеме | 4 |
| Название детали | Заклепка Распорная 0002164970 |
| Ссылка на деталь | 0002164970 |
| Номер на схеме | 4 |
| Название детали | Комплект Проводов 0018108892 |
| Ссылка на деталь | 0018108892 |
| Номер на схеме | 4 |
| Название детали | Переключатель 0002159571 |
| Ссылка на деталь | 0002159571 |
| Номер на схеме | 4 |
| Название детали | Заклепка Распорная 0002164970 |
| Ссылка на деталь | 0002164970 |
| Номер на схеме | 5 |
| Название детали | Комплект Проводов 0000177191 |
| Ссылка на деталь | 0000177191 |
| Номер на схеме | 5 |
| Название детали | Крепление 0006055512 |
| Ссылка на деталь | 0006055512 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 5 |
| Название детали | Комплект Проводов 0000177191 |
| Ссылка на деталь | 0000177191 |
| Номер на схеме | 5 |
| Название детали | Комплект Проводов 0018109071 |
| Ссылка на деталь | 0018109071 |
| Номер на схеме | 6 |
| Название детали | Лампа Накаливания 0000137300 |
| Ссылка на деталь | 0000137300 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 6 |
| Название детали | Комплект Проводов 0000158590 |
| Ссылка на деталь | 0000158590 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 6 |
| Название детали | Фары Рабочие 0000158600 |
| Ссылка на деталь | 0000158600 |
| Номер на схеме | 6 |
| Название детали | Крепление 0006055512 |
| Ссылка на деталь | 0006055512 |
| Номер на схеме | 7 |
| Название детали | Крепление 0023127670 |
| Ссылка на деталь | 0023127670 |
| Номер на схеме | 8 |
| Название детали | Переключатель 0009679190 |
| Ссылка на деталь | 0009679190 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0002171570 |
| Ссылка на деталь | 0002171570 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 11 |
| Название детали | Хомут Кабельный 0000131540 |
| Ссылка на деталь | 0000131540 |
| Номер на схеме | 11 |
| Название детали | Хомут Кабельный 0000131540 |
| Ссылка на деталь | 0000131540 |
| Номер на схеме | 11 |
| Название детали | Стяжка Кабельная 0021515730 |
| Ссылка на деталь | 0021515730 |
| Номер на схеме | 11 |
| Название детали | Стяжка Кабельная 0002171570 |
| Ссылка на деталь | 0002171570 |
| Номер на схеме | 12 |
| Название детали | Стяжка Кабельная 0002171570 |
| Ссылка на деталь | 0002171570 |
| Номер на схеме | 12 |
| Название детали | Хомут Кабельный 0000131530 |
| Ссылка на деталь | 0000131530 |
| Номер на схеме | 12 |
| Название детали | Стяжка Кабельная 0002171560 |
| Ссылка на деталь | 0002171560 |
| Номер на схеме | 13 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Освещение для технического обслуживания, Рабочее Освещение, Электрика / Электроника |
