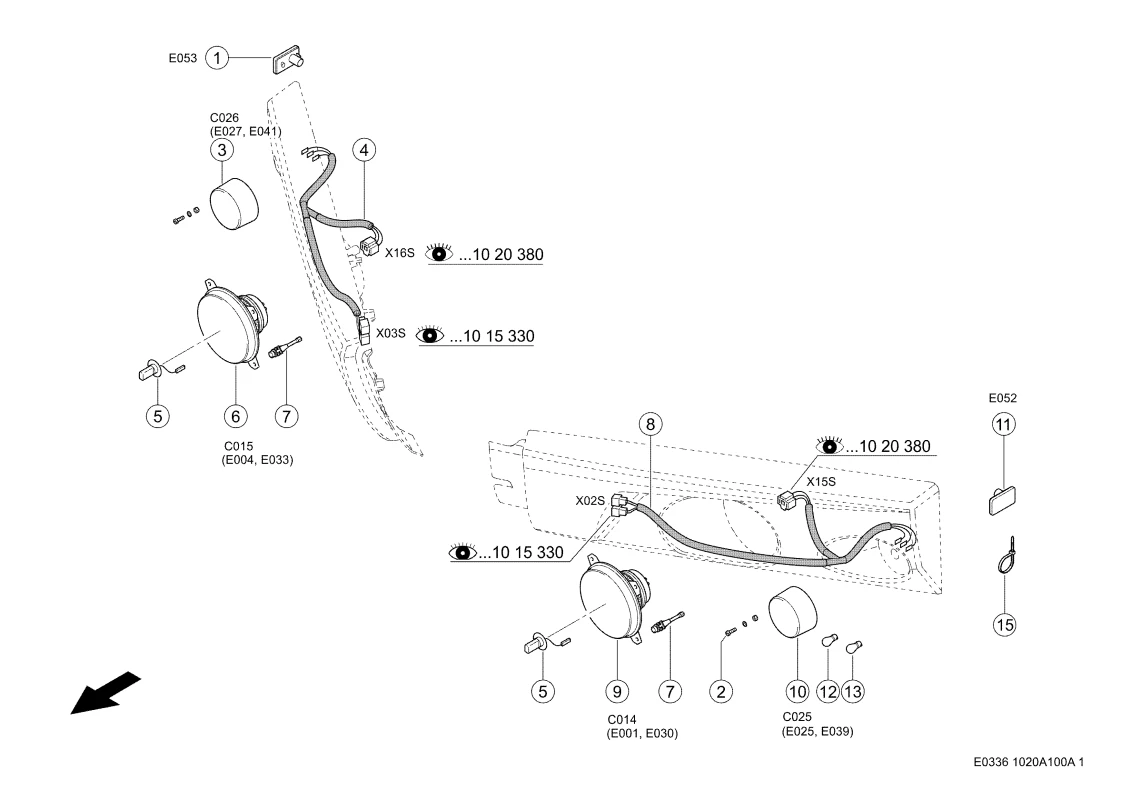

Освещение дороги. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1

Освещение дороги. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1

Артикул: 129976482 Категории: ,

Описание

Номер на схеме 1
Название детали Указатель Повор. 0000131111
Ссылка на деталь 0000131111
Номер на схеме 1
Название детали Фонарь Задний 0000161530
Ссылка на деталь 0000161530
Номер на схеме 1
Название детали Лампа Накаливания 0002157650
Ссылка на деталь 0002157650
Номер на схеме 2
Название детали Отражатель 0002173170
Ссылка на деталь 0002173170
Номер на схеме 2
Название детали Гайка 6-Гр. 0002372160
Ссылка на деталь 0002372160
Номер на схеме 2
Название детали Кольцо Пружинное 0002364901
Ссылка на деталь 0002364901
Номер на схеме 2
Название детали Винт С Цил.гол. 0003287200
Ссылка на деталь 0003287200
Номер на схеме 3
Название детали Фонарь Стояночный 0006581760
Ссылка на деталь 0006581760
Номер на схеме 3
Название детали Держатель 0005482762
Ссылка на деталь 0005482762
Номер на схеме 4
Название детали Скоба Крепежная 0002363970
Ссылка на деталь 0002363970
Номер на схеме 4
Название детали Комплект Проводов 0000161223
Ссылка на деталь 0000161223
Номер на схеме 5
Название детали Лампа Накаливания 0002154270
Ссылка на деталь 0002154270
Номер на схеме 5
Название детали Лампа Накаливания 0003240030
Ссылка на деталь 0003240030
Номер на схеме 6
Название детали Фара 0000155651
Ссылка на деталь 0000155651
Номер на схеме 6
Название детали Фара 0000155661
Ссылка на деталь 0000155661
Номер на схеме 6
Название детали Лампа Накаливания 0002335460
Ссылка на деталь 0002335460
Номер на схеме 7
Название детали Шайба Контактная 0002393860
Ссылка на деталь 0002393860
Номер на схеме 7
Название детали Винт Установочный 0005488471
Ссылка на деталь 0005488471
Номер на схеме 8
Название детали Гайка 6-Гр. 0002361690
Ссылка на деталь 0002361690
Номер на схеме 8
Название детали Комплект Проводов 0000161233
Ссылка на деталь 0000161233
Номер на схеме 9
Название детали Винт С Цил.гол. 0002420440
Ссылка на деталь 0002420440
Номер на схеме 9
Название детали Фара 0000155651
Ссылка на деталь 0000155651
Номер на схеме 9
Название детали Фара 0000155661
Ссылка на деталь 0000155661
Номер на схеме 10
Название детали Отражатель Красн. 0006822950
Ссылка на деталь 0006822950
Номер на схеме 10
Название детали Фонарь Стояночный 0006581760
Ссылка на деталь 0006581760
Номер на схеме 11
Название детали Лампа Накаливания 0002157650
Ссылка на деталь 0002157650
Номер на схеме 11
Название детали Указатель Повор. 0000131111
Ссылка на деталь 0000131111
Номер на схеме 11
Название детали Болт 6-Гр. 0002355090
Ссылка на деталь 0002355090
Номер на схеме 11
Название детали Гайка 6-Гр. 0002361690
Ссылка на деталь 0002361690
Номер на схеме 11
Название детали Шайба Контактная 0002393860
Ссылка на деталь 0002393860
Номер на схеме 12
Название детали Лампа Накаливания 0001779060
Ссылка на деталь 0001779060
Номер на схеме 13
Название детали Шайба Контактная 0002393870
Ссылка на деталь 0002393870
Номер на схеме 13
Название детали Лампа Накаливания 0002335460
Ссылка на деталь 0002335460
Номер на схеме 14
Название детали Держатель 0007040061
Ссылка на деталь 0007040061
Номер на схеме 15
Название детали Стяжка Кабельная 0002171570
Ссылка на деталь 0002171570
Номер на схеме 15
Название детали Пружина Сжатия 0006040490
Ссылка на деталь 0006040490
Номер на схеме 16
Название детали Шайба 0002331020
Ссылка на деталь 0002331020
Номер на схеме 17
Название детали Штифт Распорный 0002356672
Ссылка на деталь 0002356672
Номер на схеме 18
Название детали Комплект Проводов 0000161323
Ссылка на деталь 0000161323
Номер на схеме 19
Название детали Трубка 0023113331
Ссылка на деталь 0023113331
Номер на схеме 20
Название детали Держатель 0007040061
Ссылка на деталь 0007040061
Номер на схеме 21
Название детали Гайка 6-Гр. 0002361700
Ссылка на деталь 0002361700
Номер на схеме 22
Название детали Держатель 0005486282
Ссылка на деталь 0005486282
Номер на схеме 23
Название детали Фонарь Задний 0000161530
Ссылка на деталь 0000161530
Номер на схеме 24
Название детали Лампа Накаливания 0003240030
Ссылка на деталь 0003240030
Номер на схеме 25
Название детали Лампа Накаливания 0002335460
Ссылка на деталь 0002335460
