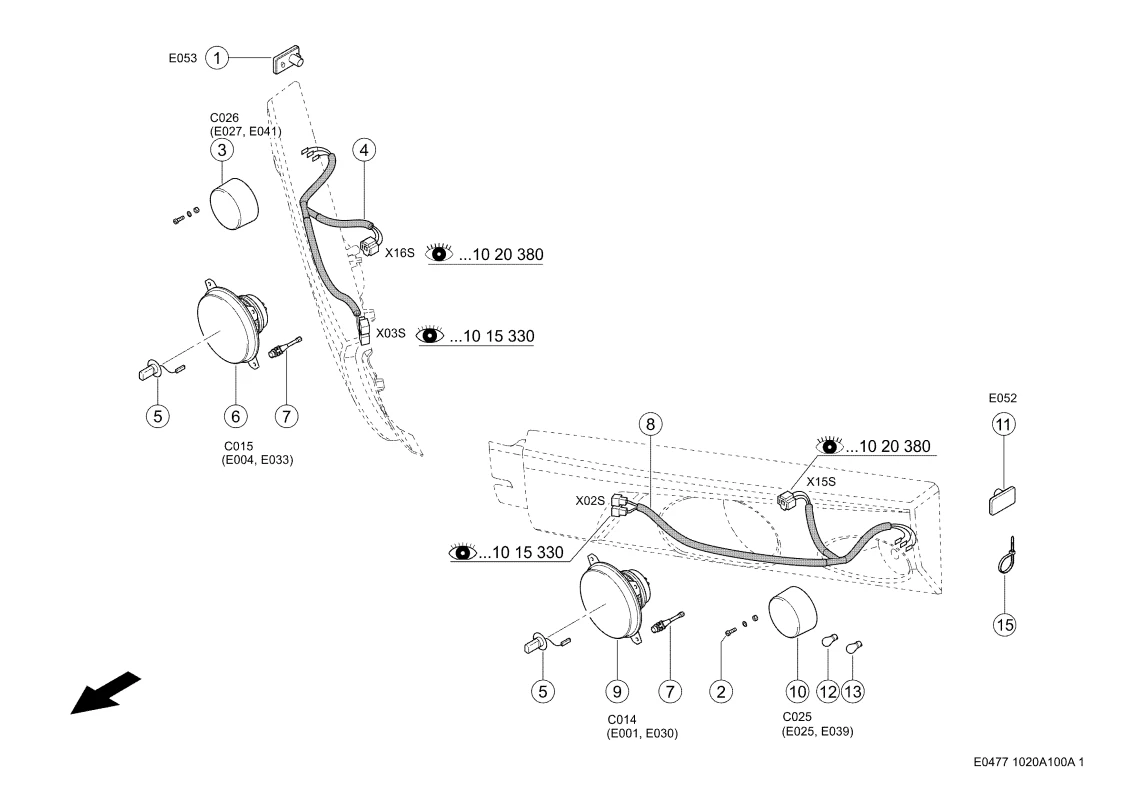

Освещение дороги. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 1
Освещение дороги. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Фонарь Задний 0000161530 |
| Ссылка на деталь | 0000161530 |
| Номер на схеме | 1 |
| Название детали | Указатель Повор. 0000131111 |
| Ссылка на деталь | 0000131111 |
| Номер на схеме | 1 |
| Название детали | Лампа Накаливания 0002157650 |
| Ссылка на деталь | 0002157650 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002372160 |
| Ссылка на деталь | 0002372160 |
| Номер на схеме | 2 |
| Название детали | Отражатель 0002173170 |
| Ссылка на деталь | 0002173170 |
| Номер на схеме | 2 |
| Название детали | Винт С Цил.гол. 0003287200 |
| Ссылка на деталь | 0003287200 |
| Номер на схеме | 2 |
| Название детали | Кольцо Пружинное 0002364901 |
| Ссылка на деталь | 0002364901 |
| Номер на схеме | 3 |
| Название детали | Фонарь Стояночный 0006581760 |
| Ссылка на деталь | 0006581760 |
| Номер на схеме | 3 |
| Название детали | Держатель 0005482762 |
| Ссылка на деталь | 0005482762 |
| Номер на схеме | 4 |
| Название детали | Скоба Крепежная 0002363970 |
| Ссылка на деталь | 0002363970 |
| Номер на схеме | 4 |
| Название детали | Комплект Проводов 0000161223 |
| Ссылка на деталь | 0000161223 |
| Номер на схеме | 5 |
| Название детали | Лампа Накаливания 0003240030 |
| Ссылка на деталь | 0003240030 |
| Номер на схеме | 5 |
| Название детали | Лампа Накаливания 0002154270 |
| Ссылка на деталь | 0002154270 |
| Номер на схеме | 6 |
| Название детали | Лампа Накаливания 0002335460 |
| Ссылка на деталь | 0002335460 |
| Номер на схеме | 6 |
| Название детали | Фара 0000155661 |
| Ссылка на деталь | 0000155661 |
| Номер на схеме | 6 |
| Название детали | Фара 0000155651 |
| Ссылка на деталь | 0000155651 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 7 |
| Название детали | Винт Установочный 0005488471 |
| Ссылка на деталь | 0005488471 |
| Номер на схеме | 8 |
| Название детали | Комплект Проводов 0000161233 |
| Ссылка на деталь | 0000161233 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002372160 |
| Ссылка на деталь | 0002372160 |
| Номер на схеме | 9 |
| Название детали | Винт С Цил.гол. 0002420440 |
| Ссылка на деталь | 0002420440 |
| Номер на схеме | 9 |
| Название детали | Фара 0000155651 |
| Ссылка на деталь | 0000155651 |
| Номер на схеме | 9 |
| Название детали | Фара 0000155661 |
| Ссылка на деталь | 0000155661 |
| Номер на схеме | 9 |
| Название детали | Плоская Шайба 0002369102 |
| Ссылка на деталь | 0002369102 |
| Номер на схеме | 10 |
| Название детали | Отражатель Красн. 0006822950 |
| Ссылка на деталь | 0006822950 |
| Номер на схеме | 10 |
| Название детали | Фонарь Стояночный 0006581760 |
| Ссылка на деталь | 0006581760 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 11 |
| Название детали | Лампа Накаливания 0002157650 |
| Ссылка на деталь | 0002157650 |
| Номер на схеме | 11 |
| Название детали | Указатель Повор. 0000131111 |
| Ссылка на деталь | 0000131111 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002355090 |
| Ссылка на деталь | 0002355090 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 12 |
| Название детали | Лампа Накаливания 0001779060 |
| Ссылка на деталь | 0001779060 |
| Номер на схеме | 13 |
| Название детали | Лампа Накаливания 0002335460 |
| Ссылка на деталь | 0002335460 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 14 |
| Название детали | Держатель 0007040061 |
| Ссылка на деталь | 0007040061 |
| Номер на схеме | 15 |
| Название детали | Пружина Сжатия 0006040490 |
| Ссылка на деталь | 0006040490 |
| Номер на схеме | 16 |
| Название детали | Шайба 0002331020 |
| Ссылка на деталь | 0002331020 |
| Номер на схеме | 17 |
| Название детали | Штифт Распорный 0002356672 |
| Ссылка на деталь | 0002356672 |
| Номер на схеме | 18 |
| Название детали | Комплект Проводов 0000161323 |
| Ссылка на деталь | 0000161323 |
| Номер на схеме | 19 |
| Название детали | Трубка 0023113331 |
| Ссылка на деталь | 0023113331 |
| Номер на схеме | 20 |
| Название детали | Элемент Соединит. 0018100320 |
| Ссылка на деталь | 0018100320 |
| Номер на схеме | 21 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 22 |
| Название детали | Держатель 0005486282 |
| Ссылка на деталь | 0005486282 |
| Номер на схеме | 23 |
| Название детали | Фонарь Задний 0000161530 |
| Ссылка на деталь | 0000161530 |
| Номер на схеме | 24 |
| Название детали | Лампа Накаливания 0003240030 |
| Ссылка на деталь | 0003240030 |
| Номер на схеме | 25 |
| Название детали | Лампа Накаливания 0002335460 |
| Ссылка на деталь | 0002335460 |
| Номер на схеме | 26 |
| Название детали | Комплект Проводов 0000161323 |
| Ссылка на деталь | 0000161323 |
| Номер на схеме | 26 |
| Название детали | Комплект Проводов 0000161932 |
| Ссылка на деталь | 0000161932 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Освещение Дороги, Электрика / Электроника |
