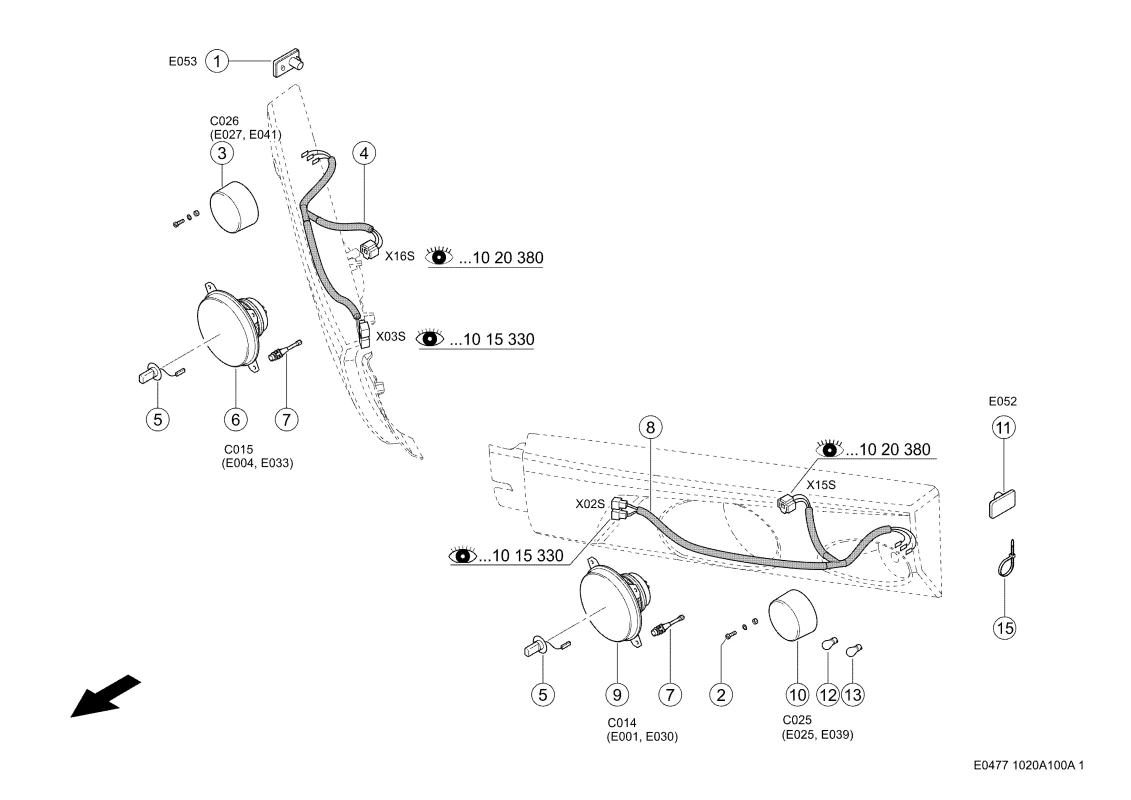

Освещение дороги. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Освещение дороги. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Артикул: 134976479 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Фонарь Задний 0000161530 |
Ссылка на деталь | 0000161530 |
Номер на схеме | 1 |
Название детали | Указатель Повор. 0000131111 |
Ссылка на деталь | 0000131111 |
Номер на схеме | 1 |
Название детали | Лампа Накаливания 0002157650 |
Ссылка на деталь | 0002157650 |
Номер на схеме | 2 |
Название детали | Гайка 6-Гр. 0002372160 |
Ссылка на деталь | 0002372160 |
Номер на схеме | 2 |
Название детали | Отражатель 0002173170 |
Ссылка на деталь | 0002173170 |
Номер на схеме | 2 |
Название детали | Винт С Цил.гол. 0003287200 |
Ссылка на деталь | 0003287200 |
Номер на схеме | 2 |
Название детали | Кольцо Пружинное 0002364901 |
Ссылка на деталь | 0002364901 |
Номер на схеме | 3 |
Название детали | Фонарь Стояночный 0006581760 |
Ссылка на деталь | 0006581760 |
Номер на схеме | 3 |
Название детали | Держатель 0005482762 |
Ссылка на деталь | 0005482762 |
Номер на схеме | 4 |
Название детали | Скоба Крепежная 0002363970 |
Ссылка на деталь | 0002363970 |
Номер на схеме | 4 |
Название детали | Комплект Проводов 0000161223 |
Ссылка на деталь | 0000161223 |
Номер на схеме | 5 |
Название детали | Лампа Накаливания 0003240030 |
Ссылка на деталь | 0003240030 |
Номер на схеме | 5 |
Название детали | Лампа Накаливания 0002154270 |
Ссылка на деталь | 0002154270 |
Номер на схеме | 6 |
Название детали | Лампа Накаливания 0002335460 |
Ссылка на деталь | 0002335460 |
Номер на схеме | 6 |
Название детали | Фара 0000155661 |
Ссылка на деталь | 0000155661 |
Номер на схеме | 6 |
Название детали | Фара 0000155651 |
Ссылка на деталь | 0000155651 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 7 |
Название детали | Винт Установочный 0005488471 |
Ссылка на деталь | 0005488471 |
Номер на схеме | 8 |
Название детали | Комплект Проводов 0000161233 |
Ссылка на деталь | 0000161233 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 9 |
Название детали | Гайка 6-Гр. 0002372160 |
Ссылка на деталь | 0002372160 |
Номер на схеме | 9 |
Название детали | Винт С Цил.гол. 0002420440 |
Ссылка на деталь | 0002420440 |
Номер на схеме | 9 |
Название детали | Фара 0000155651 |
Ссылка на деталь | 0000155651 |
Номер на схеме | 9 |
Название детали | Фара 0000155661 |
Ссылка на деталь | 0000155661 |
Номер на схеме | 9 |
Название детали | Плоская Шайба 0002369102 |
Ссылка на деталь | 0002369102 |
Номер на схеме | 10 |
Название детали | Отражатель Красн. 0006822950 |
Ссылка на деталь | 0006822950 |
Номер на схеме | 10 |
Название детали | Фонарь Стояночный 0006581760 |
Ссылка на деталь | 0006581760 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 11 |
Название детали | Лампа Накаливания 0002157650 |
Ссылка на деталь | 0002157650 |
Номер на схеме | 11 |
Название детали | Указатель Повор. 0000131111 |
Ссылка на деталь | 0000131111 |
Номер на схеме | 11 |
Название детали | Болт 6-Гр. 0002355090 |
Ссылка на деталь | 0002355090 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 12 |
Название детали | Лампа Накаливания 0001779060 |
Ссылка на деталь | 0001779060 |
Номер на схеме | 13 |
Название детали | Лампа Накаливания 0002335460 |
Ссылка на деталь | 0002335460 |
Номер на схеме | 13 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 14 |
Название детали | Держатель 0007040061 |
Ссылка на деталь | 0007040061 |
Номер на схеме | 15 |
Название детали | Пружина Сжатия 0006040490 |
Ссылка на деталь | 0006040490 |
Номер на схеме | 16 |
Название детали | Шайба 0002331020 |
Ссылка на деталь | 0002331020 |
Номер на схеме | 17 |
Название детали | Штифт Распорный 0002356672 |
Ссылка на деталь | 0002356672 |
Номер на схеме | 18 |
Название детали | Комплект Проводов 0000161323 |
Ссылка на деталь | 0000161323 |
Номер на схеме | 19 |
Название детали | Трубка 0023113331 |
Ссылка на деталь | 0023113331 |
Номер на схеме | 20 |
Название детали | Элемент Соединит. 0018100320 |
Ссылка на деталь | 0018100320 |
Номер на схеме | 21 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 22 |
Название детали | Держатель 0005486282 |
Ссылка на деталь | 0005486282 |
Номер на схеме | 23 |
Название детали | Фонарь Задний 0000161530 |
Ссылка на деталь | 0000161530 |
Номер на схеме | 24 |
Название детали | Лампа Накаливания 0003240030 |
Ссылка на деталь | 0003240030 |
Номер на схеме | 25 |
Название детали | Лампа Накаливания 0002335460 |
Ссылка на деталь | 0002335460 |
Номер на схеме | 26 |
Название детали | Комплект Проводов 0000161323 |
Ссылка на деталь | 0000161323 |
Номер на схеме | 26 |
Название детали | Комплект Проводов 0000161932 |
Ссылка на деталь | 0000161932 |
