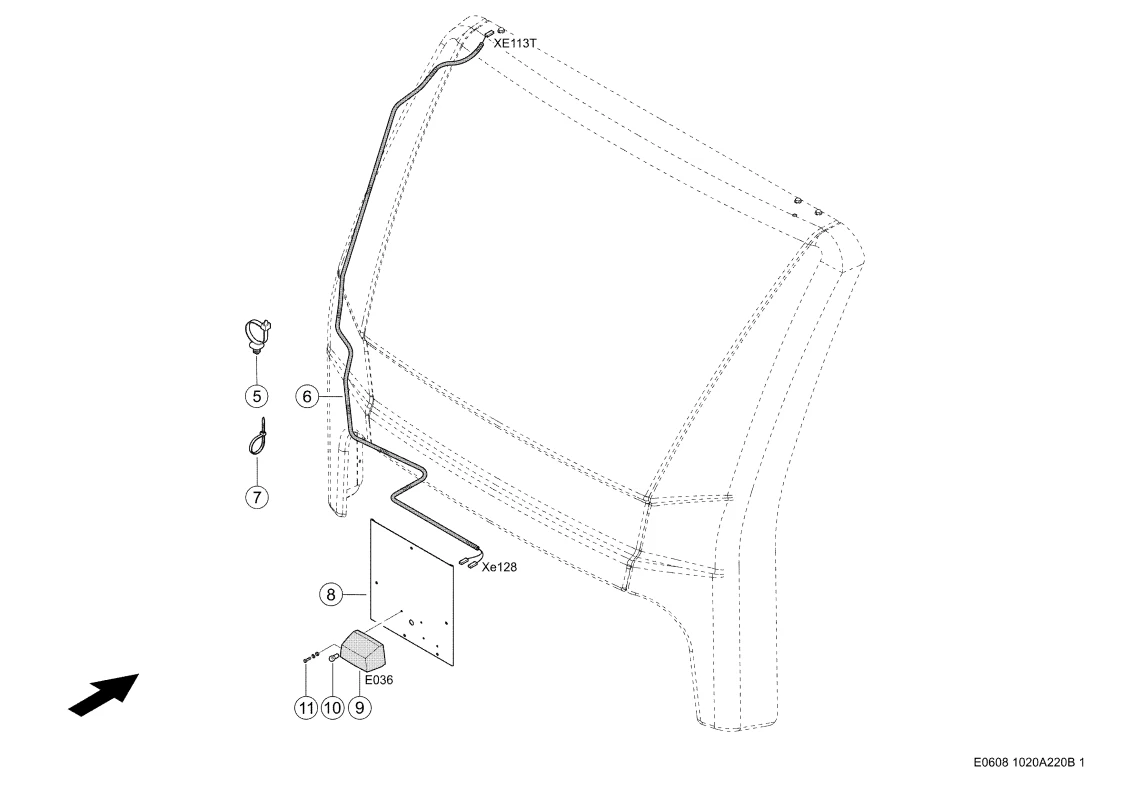

Освещение номерного знака. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Освещение номерного знака. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Артикул: 148678622
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 5 |
Название детали | Стяжка Кабельная 0002171570 |
Ссылка на деталь | 0002171570 |
Номер на схеме | 6 |
Название детали | Комплект Проводов 0018109570 |
Ссылка на деталь | 0018109570 |
Номер на схеме | 7 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Номер на схеме | 8 |
Название детали | Держатель 0023127571 |
Ссылка на деталь | 0023127571 |
Номер на схеме | 9 |
Название детали | Фара 0007946400 |
Ссылка на деталь | 0007946400 |
Номер на схеме | 10 |
Название детали | Лампа Накаливания 0002449810 |
Ссылка на деталь | 0002449810 |
Номер на схеме | 11 |
Название детали | Винт С Цил.гол. 0002421941 |
Ссылка на деталь | 0002421941 |
Номер на схеме | 11 |
Название детали | Шайба С Зубцами 0002392620 |
Ссылка на деталь | 0002392620 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002372150 |
Ссылка на деталь | 0002372150 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Освещение Дороги, Освещение номерного знака, Электрика / Электроника |
