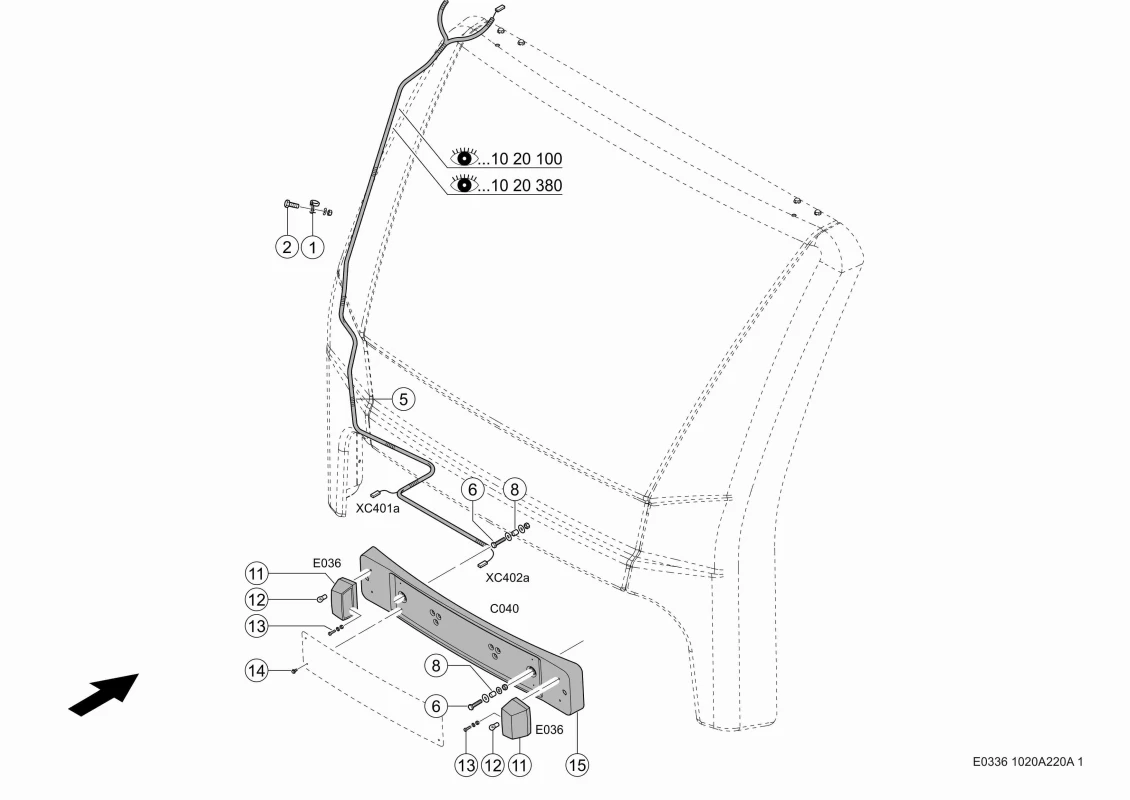

Освещение номерного знака. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Освещение номерного знака. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 192276608
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Скоба Крепежная 0002364000 |
Ссылка на деталь | 0002364000 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 2 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 5 |
Название детали | Комплект Проводов 0000151101 |
Ссылка на деталь | 0000151101 |
Номер на схеме | 6 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 6 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 8 |
Название детали | Кольцо Распорное 0006239880 |
Ссылка на деталь | 0006239880 |
Номер на схеме | 11 |
Название детали | Фара 0007946400 |
Ссылка на деталь | 0007946400 |
Номер на схеме | 12 |
Название детали | Лампа Накаливания 0002449810 |
Ссылка на деталь | 0002449810 |
Номер на схеме | 13 |
Название детали | Винт С Цил.гол. 0002421941 |
Ссылка на деталь | 0002421941 |
Номер на схеме | 13 |
Название детали | Шайба С Зубцами 0002392620 |
Ссылка на деталь | 0002392620 |
Номер на схеме | 13 |
Название детали | Гайка 6-Гр. 0002372150 |
Ссылка на деталь | 0002372150 |
Номер на схеме | 14 |
Название детали | Болт 0002165320 |
Ссылка на деталь | 0002165320 |
Номер на схеме | 15 |
Название детали | Держатель 0007946880 |
Ссылка на деталь | 0007946880 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Освещение Дороги, Освещение номерного знака, Электрика / Электроника |
