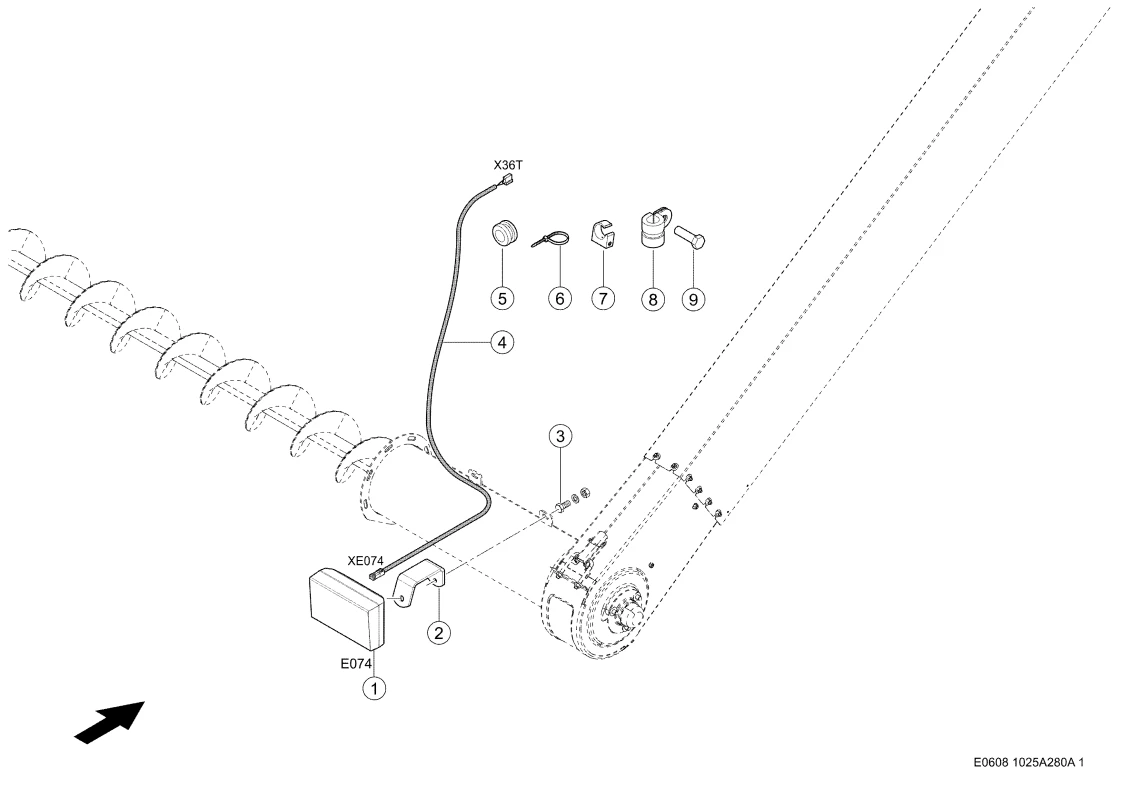

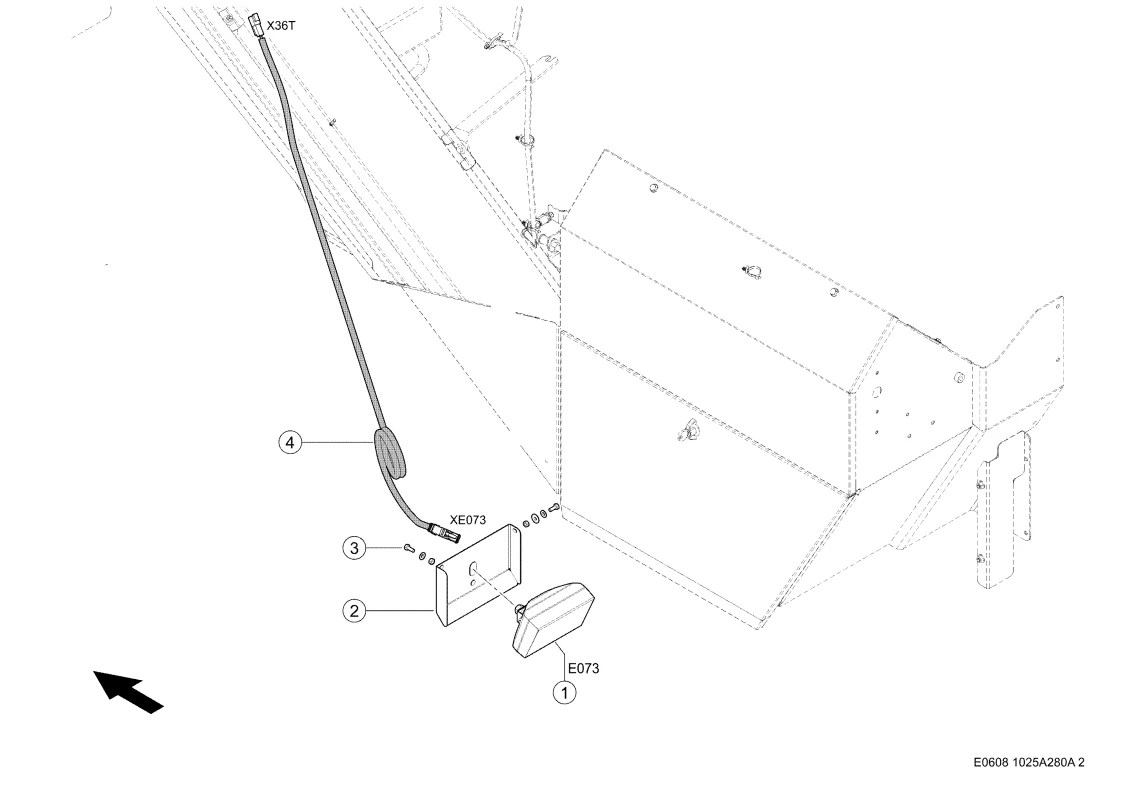

Освещение положения колес. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Освещение положения колес. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 142375878
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Фары Рабочие 0000158600 |
Ссылка на деталь | 0000158600 |
Номер на схеме | 1 |
Название детали | Комплект Проводов 0000158590 |
Ссылка на деталь | 0000158590 |
Номер на схеме | 1 |
Название детали | Комплект Проводов 0000158590 |
Ссылка на деталь | 0000158590 |
Номер на схеме | 1 |
Название детали | Лампа Накаливания 0000137300 |
Ссылка на деталь | 0000137300 |
Номер на схеме | 1 |
Название детали | Фары Рабочие 0000158600 |
Ссылка на деталь | 0000158600 |
Номер на схеме | 1 |
Название детали | Лампа Накаливания 0000137300 |
Ссылка на деталь | 0000137300 |
Номер на схеме | 2 |
Название детали | Кронштейн Освет. 0018109971 |
Ссылка на деталь | 0018109971 |
Номер на схеме | 2 |
Название детали | Кронштейн Освет. 0018109980 |
Ссылка на деталь | 0018109980 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002332590 |
Ссылка на деталь | 0002332590 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 4 |
Название детали | Комплект Проводов 0018108970 |
Ссылка на деталь | 0018108970 |
Номер на схеме | 4 |
Название детали | Комплект Проводов 0018108970 |
Ссылка на деталь | 0018108970 |
Номер на схеме | 5 |
Название детали | Провод 0006592730 |
Ссылка на деталь | 0006592730 |
Номер на схеме | 6 |
Название детали | Стяжка Кабельная 0002113970 |
Ссылка на деталь | 0002113970 |
Номер на схеме | 7 |
Название детали | Хомут Кабельный 0000131540 |
Ссылка на деталь | 0000131540 |
Номер на схеме | 8 |
Название детали | Хомут 0002154040 |
Ссылка на деталь | 0002154040 |
Номер на схеме | 9 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Освещение положения колес, Рабочее Освещение, Электрика / Электроника |
