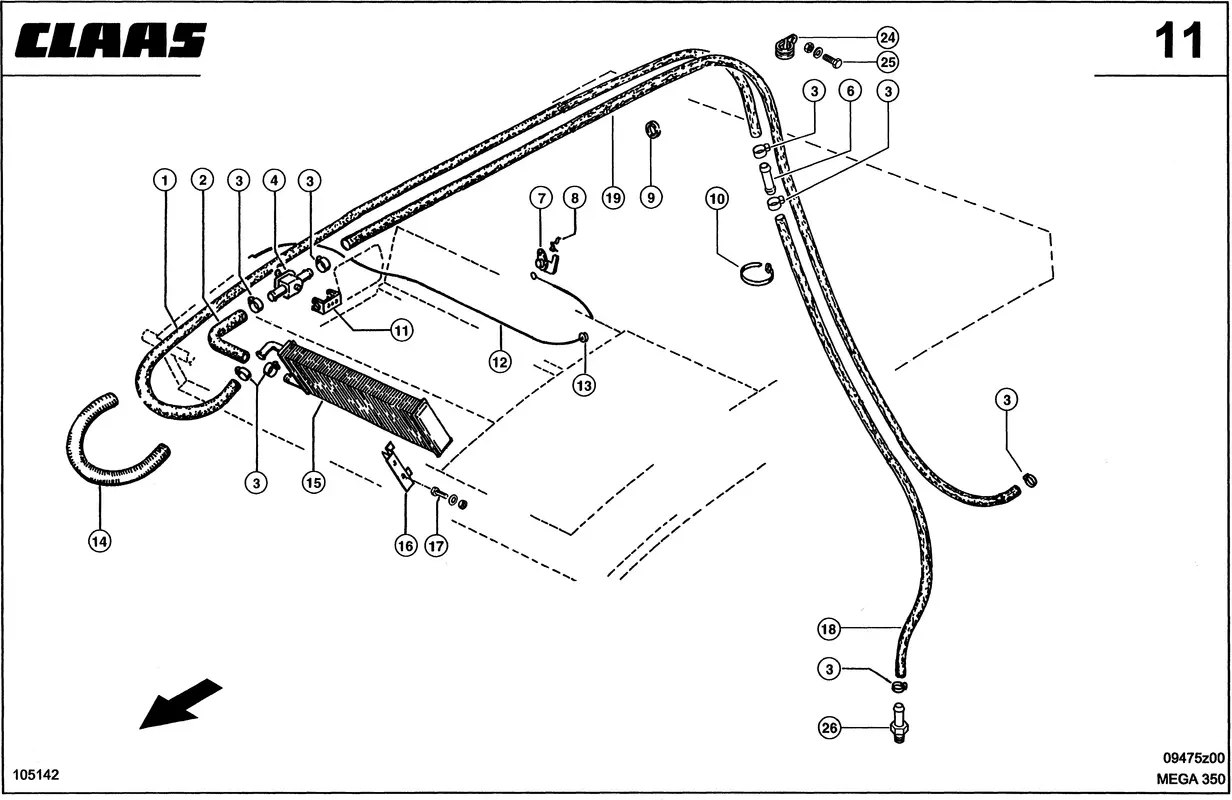

Отопление кабины. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 — 83699999. Схема 1
Отопление кабины. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 — 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Камера 0007969000 |
| Ссылка на деталь | 0007969000 |
| Номер на схеме | 2 |
| Название детали | Труба Выгрузная 0006258470 |
| Ссылка на деталь | 0006258470 |
| Номер на схеме | 3 |
| Название детали | Зажим Шланговый 0002154082 |
| Ссылка на деталь | 0002154082 |
| Номер на схеме | 4 |
| Название детали | Клапан Регулир. 0006258800 |
| Ссылка на деталь | 0006258800 |
| Номер на схеме | 6 |
| Название детали | Штуцер Трубный 0000695330 |
| Ссылка на деталь | 0000695330 |
| Номер на схеме | 7 |
| Название детали | Пульт Отопления 0006256192 |
| Ссылка на деталь | 0006256192 |
| Номер на схеме | 8 |
| Название детали | Хомут Рессоры 0006258810 |
| Ссылка на деталь | 0006258810 |
| Номер на схеме | 9 |
| Название детали | Провод 0006229320 |
| Ссылка на деталь | 0006229320 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
| Номер на схеме | 11 |
| Название детали | Держатель 0006258820 |
| Ссылка на деталь | 0006258820 |
| Номер на схеме | 11 |
| Название детали | Винт Д/Жести 6-Гр 0002377291 |
| Ссылка на деталь | 0002377291 |
| Номер на схеме | 12 |
| Название детали | Трос 0006255590 |
| Ссылка на деталь | 0006255590 |
| Номер на схеме | 13 |
| Название детали | Провод 0007556480 |
| Ссылка на деталь | 0007556480 |
| Номер на схеме | 14 |
| Название детали | Труба Гофриров. 0002054100 |
| Ссылка на деталь | 0002054100 |
| Номер на схеме | 15 |
| Название детали | Радиатор Отопит. 0006258830 |
| Ссылка на деталь | 0006258830 |
| Номер на схеме | 16 |
| Название детали | Уголок 0006258930 |
| Ссылка на деталь | 0006258930 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 17 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 18 |
| Название детали | Шланг 0002055740 |
| Ссылка на деталь | 0002055740 |
| Номер на схеме | 19 |
| Название детали | Камера 0007965720 |
| Ссылка на деталь | 0007965720 |
| Номер на схеме | 21 |
| Название детали | Горловина Резьб. 0005458190 |
| Ссылка на деталь | 0005458190 |
| Номер на схеме | 24 |
| Название детали | Крепежный Хомут 0002112390 |
| Ссылка на деталь | 0002112390 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 26 |
| Название детали | Горловина Резьб. 0005458190 |
| Ссылка на деталь | 0005458190 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Mega-350 |
| Узел | Кабина / площадка водителя, Отопление кабины |
