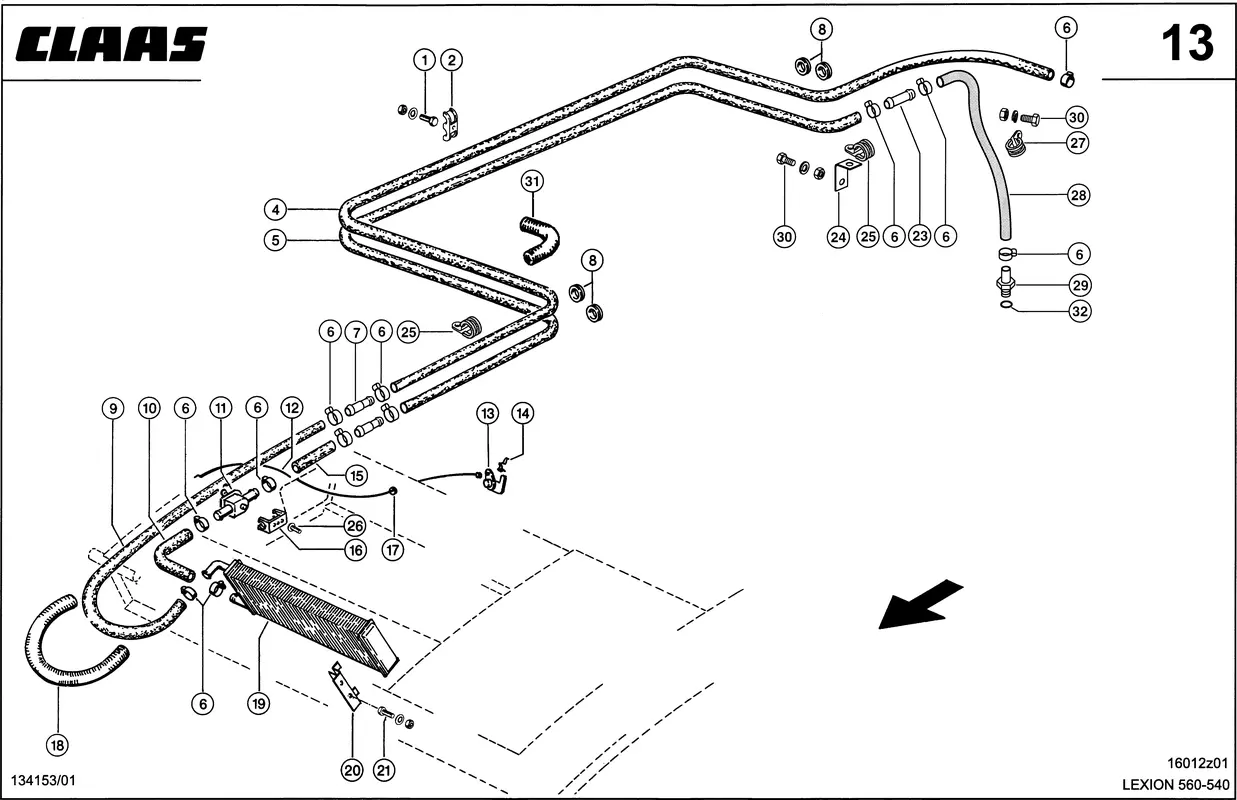

Отопление кабины. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Отопление кабины. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002423740 |
| Ссылка на деталь | 0002423740 |
| Номер на схеме | 1 |
| Название детали | Винт 6-Гр. 0002424441 |
| Ссылка на деталь | 0002424441 |
| Номер на схеме | 1 |
| Название детали | Винт Полупотайной 0002353431 |
| Ссылка на деталь | 0002353431 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 2 |
| Название детали | Хомут Сдвоенный 0007621370 |
| Ссылка на деталь | 0007621370 |
| Номер на схеме | 4 |
| Название детали | Шланг 0001365320 |
| Ссылка на деталь | 0001365320 |
| Номер на схеме | 5 |
| Название детали | Шланг 0001365320 |
| Ссылка на деталь | 0001365320 |
| Номер на схеме | 6 |
| Название детали | Зажим Шланговый 0002154082 |
| Ссылка на деталь | 0002154082 |
| Номер на схеме | 7 |
| Название детали | Штуцер Трубный 0006258480 |
| Ссылка на деталь | 0006258480 |
| Номер на схеме | 8 |
| Название детали | Провод 0006229320 |
| Ссылка на деталь | 0006229320 |
| Номер на схеме | 9 |
| Название детали | Шланг 0001365692 |
| Ссылка на деталь | 0001365692 |
| Номер на схеме | 10 |
| Название детали | Труба Выгрузная 0006258470 |
| Ссылка на деталь | 0006258470 |
| Номер на схеме | 11 |
| Название детали | Клапан Регулир. 0006258800 |
| Ссылка на деталь | 0006258800 |
| Номер на схеме | 12 |
| Название детали | Трос 0006255590 |
| Ссылка на деталь | 0006255590 |
| Номер на схеме | 13 |
| Название детали | Пульт Отопления 0006256192 |
| Ссылка на деталь | 0006256192 |
| Номер на схеме | 14 |
| Название детали | Хомут Рессоры 0006258810 |
| Ссылка на деталь | 0006258810 |
| Номер на схеме | 15 |
| Название детали | Шланг 0001365692 |
| Ссылка на деталь | 0001365692 |
| Номер на схеме | 16 |
| Название детали | Держатель 0006258820 |
| Ссылка на деталь | 0006258820 |
| Номер на схеме | 17 |
| Название детали | Провод 0007556480 |
| Ссылка на деталь | 0007556480 |
| Номер на схеме | 18 |
| Название детали | Шланг Из Пвх 0001365510 |
| Ссылка на деталь | 0001365510 |
| Номер на схеме | 19 |
| Название детали | Радиатор Отопит. 0006258830 |
| Ссылка на деталь | 0006258830 |
| Номер на схеме | 20 |
| Название детали | Уголок 0006258930 |
| Ссылка на деталь | 0006258930 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 21 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 22 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
| Номер на схеме | 22 |
| Название детали | Стяжка Кабельная 0006895600 |
| Ссылка на деталь | 0006895600 |
| Номер на схеме | 23 |
| Название детали | Патрубок Присоед. 0006228760 |
| Ссылка на деталь | 0006228760 |
| Номер на схеме | 24 |
| Название детали | Уголок 0000730121 |
| Ссылка на деталь | 0000730121 |
| Номер на схеме | 25 |
| Название детали | Крепежный Хомут 0002382470 |
| Ссылка на деталь | 0002382470 |
| Номер на схеме | 26 |
| Название детали | Винт Д/Жести 6-Гр 0002377291 |
| Ссылка на деталь | 0002377291 |
| Номер на схеме | 27 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 28 |
| Название детали | Шланг 0001365320 |
| Ссылка на деталь | 0001365320 |
| Номер на схеме | 28 |
| Название детали | Шланг 0007436970 |
| Ссылка на деталь | 0007436970 |
| Номер на схеме | 29 |
| Название детали | Адаптер 0007961060 |
| Ссылка на деталь | 0007961060 |
| Номер на схеме | 29 |
| Название детали | Горловина Резьб. 0006061720 |
| Ссылка на деталь | 0006061720 |
| Номер на схеме | 29 |
| Название детали | Адаптер 0007981360 |
| Ссылка на деталь | 0007981360 |
| Номер на схеме | 30 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 30 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 30 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 31 |
| Название детали | Труба Гофриров. 0002055900 |
| Ссылка на деталь | 0002055900 |
| Номер на схеме | 32 |
| Название детали | Кольцо Уплотнит. 0002386771 |
| Ссылка на деталь | 0002386771 |
| Номер на схеме | 32 |
| Название детали | Лента Уплотн. 0001365400 |
| Ссылка на деталь | 0001365400 |
