Отопление / теплообменник фильтр. Запчасти для комбайнов tucano 450-440 № машины l3500011 - l3599999
Отопление / теплообменник фильтр. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Отопление / теплообменник / фильтр. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 171678866
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

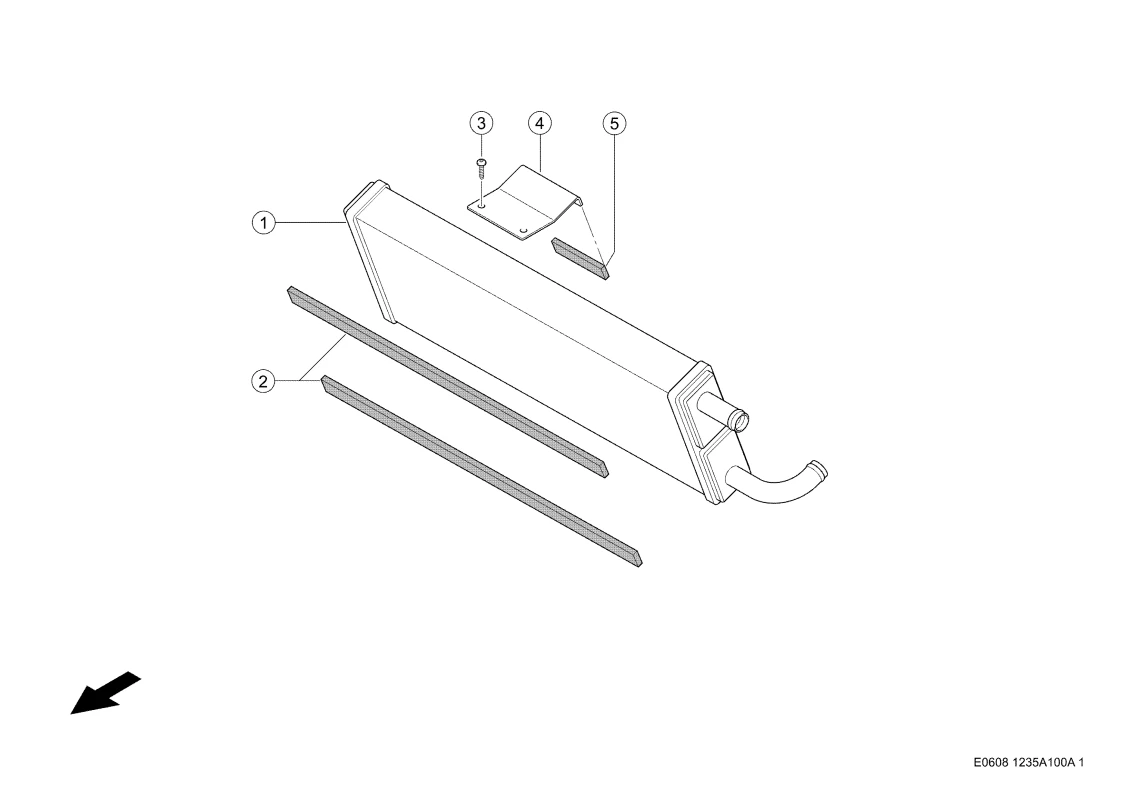

Номер на схеме | 1 |
Название детали | Теплообменник 0005588071 |
Ссылка на деталь | 0005588071 |
Номер на схеме | 1 |
Название детали | Теплообменник 0029254780 |
Ссылка на деталь | 0029254780 |
Номер на схеме | 2 |
Название детали | Полоска Целлюлозн 0002014800 |
Ссылка на деталь | 0002014800 |
Номер на схеме | 3 |
Название детали | Винт Pt 0002172940 |
Ссылка на деталь | 0002172940 |
Номер на схеме | 4 |
Название детали | Держатель 0005659270 |
Ссылка на деталь | 0005659270 |
Номер на схеме | 5 |
Название детали | Полоска Целлюлозн 0002014800 |
Ссылка на деталь | 0002014800 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабина, Отопление / теплообменник / фильтр, Отопление кабины |
