Outback gps, держатель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Outback gps, держатель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 178976859
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

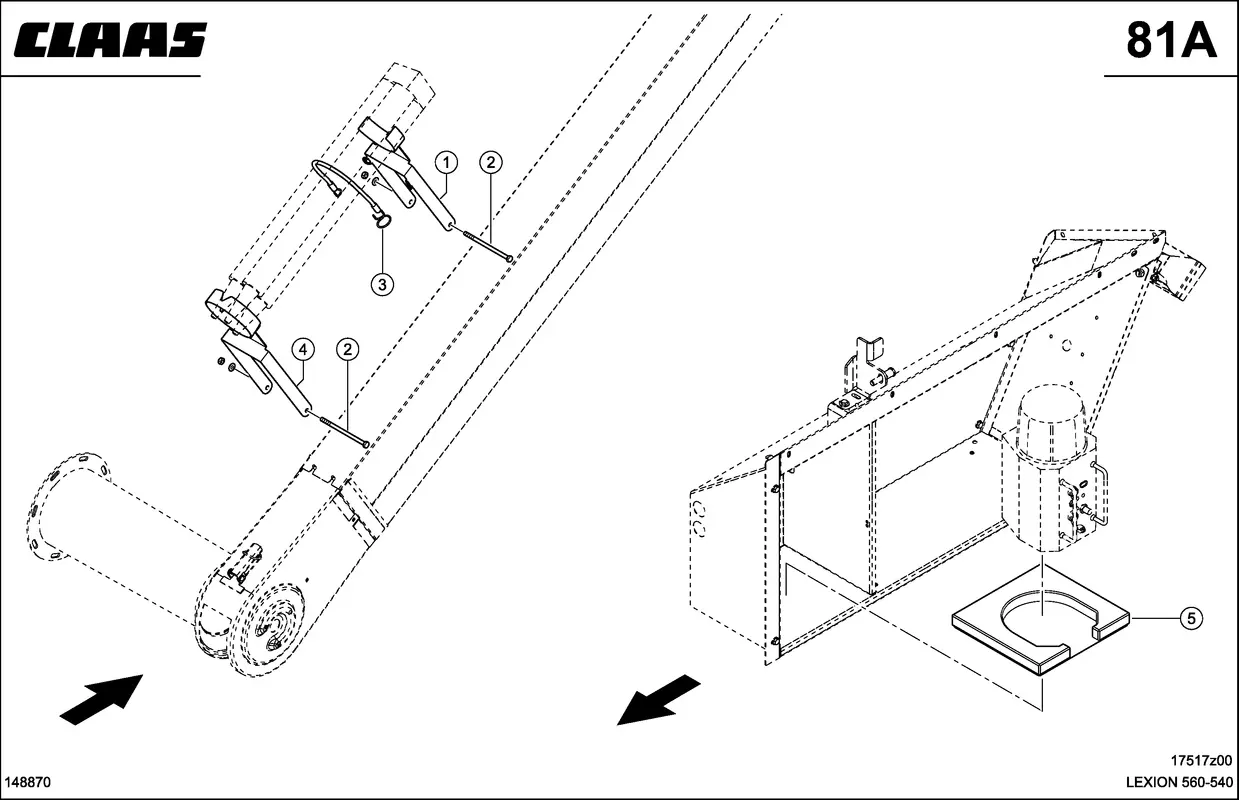

Номер на схеме | 1 |
Название детали | Держатель Верхний 0007838890 |
Ссылка на деталь | 0007838890 |
Номер на схеме | 2 |
Название детали | Винт 6-Гр. 0002442380 |
Ссылка на деталь | 0002442380 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 2 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 3 |
Название детали | Шнур Резиновый 0009914340 |
Ссылка на деталь | 0009914340 |
Номер на схеме | 4 |
Название детали | Держатель Нижний 0007838970 |
Ссылка на деталь | 0007838970 |
Номер на схеме | 5 |
Название детали | Крепление 0007838990 |
Ссылка на деталь | 0007838990 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Outback gps, держатель, Автоматическое Рулевое Управление, Рулевое Управление |
