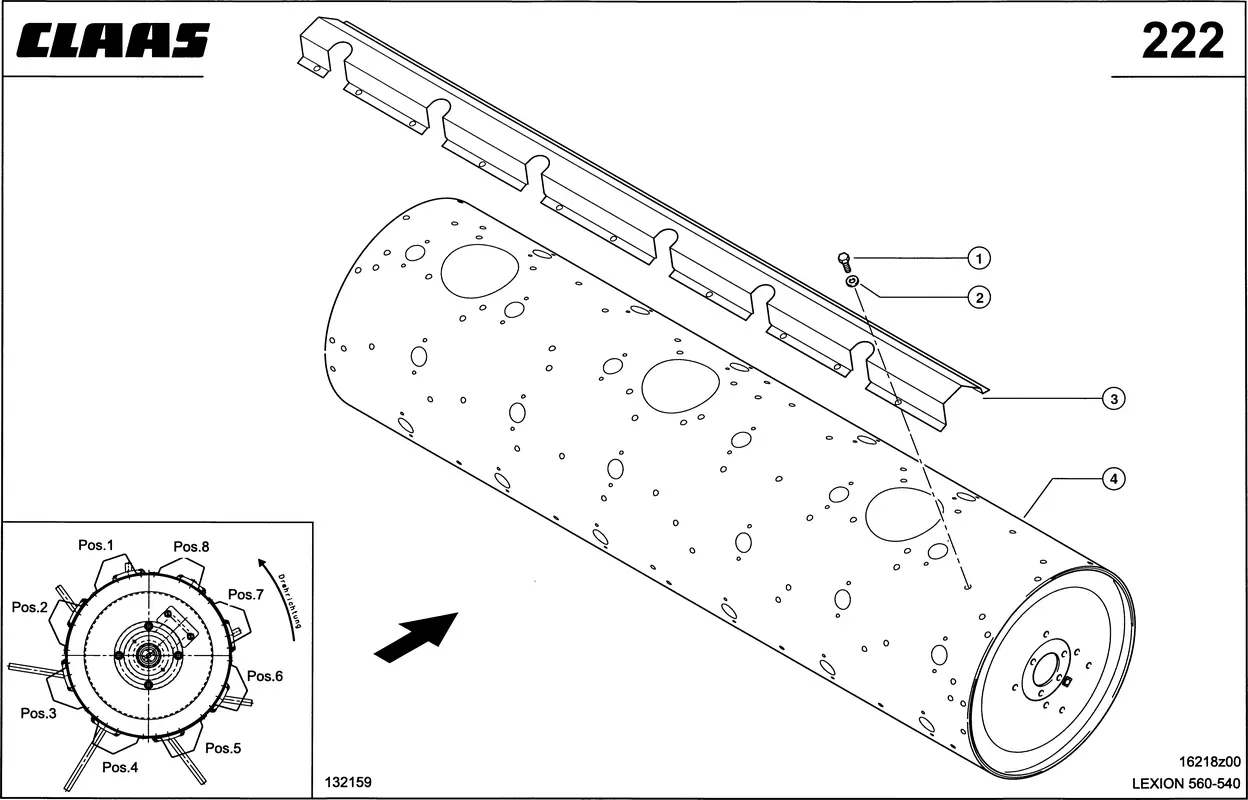

Пальцевый валец. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Пальцевый валец. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 129977427
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Болт 6-Гр. 0002374660 |
Ссылка на деталь | 0002374660 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 3 |
Название детали | Пластина Скребка 0007770331 |
Ссылка на деталь | 0007770331 |
Номер на схеме | 3 |
Название детали | Пластина Скребка 0007770341 |
Ссылка на деталь | 0007770341 |
Номер на схеме | 3 |
Название детали | Пластина Скребка 0007770371 |
Ссылка на деталь | 0007770371 |
Номер на схеме | 3 |
Название детали | Пластина Скребка 0007770381 |
Ссылка на деталь | 0007770381 |
Номер на схеме | 3 |
Название детали | Пластина Скребка 0007770391 |
Ссылка на деталь | 0007770391 |
Номер на схеме | 3 |
Название детали | Пластина Скребка 0007770421 |
Ссылка на деталь | 0007770421 |
Номер на схеме | 3 |
Название детали | Пластина Скребка 0007770431 |
Ссылка на деталь | 0007770431 |
Номер на схеме | 3 |
Название детали | Пластина Скребка 0007770461 |
Ссылка на деталь | 0007770461 |
Номер на схеме | 4 |
Название детали | Валик 0007770020 |
Ссылка на деталь | 0007770020 |
Номер на схеме | 4 |
Название детали | Заклёпка-Гайка Глухая 0002163400 |
Ссылка на деталь | 0002163400 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
