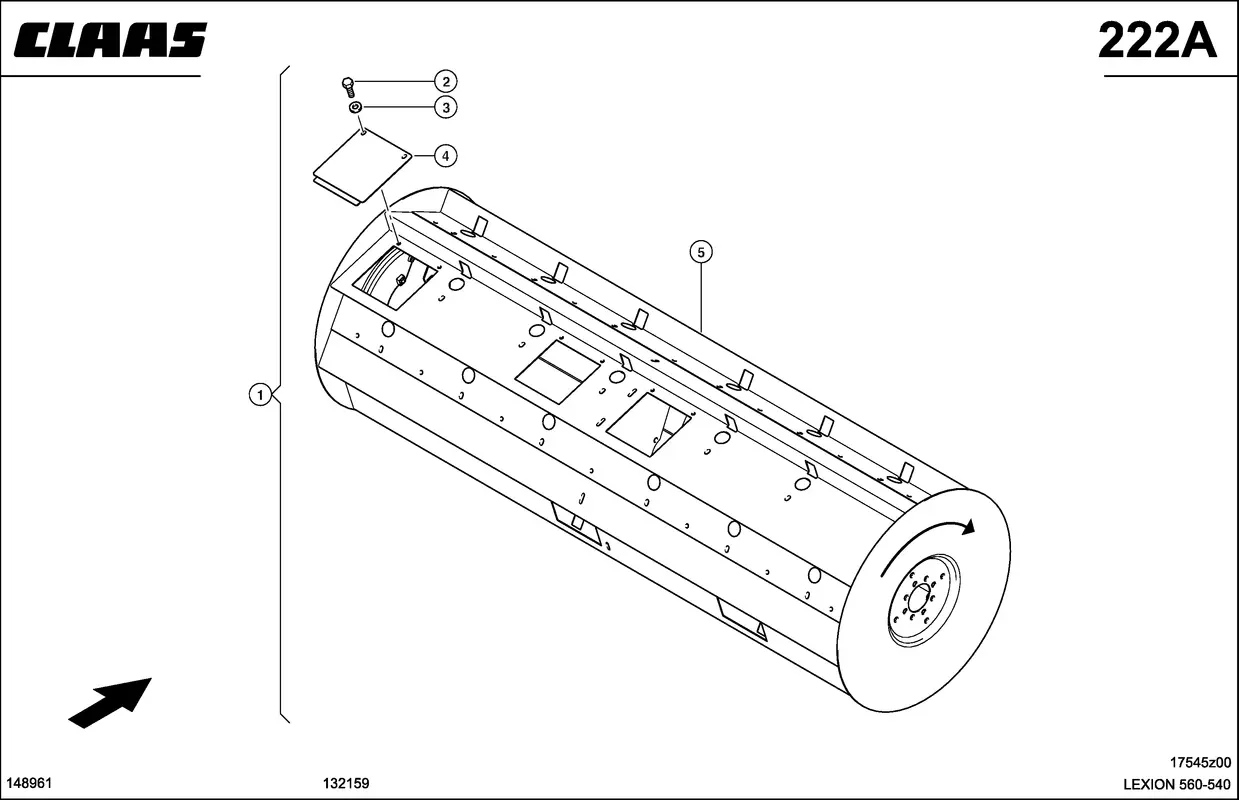

Пальцевый валец. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Пальцевый валец. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Артикул: 181877181
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Валик 0007839210 |
Ссылка на деталь | 0007839210 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 4 |
Название детали | Крышка 0007839400 |
Ссылка на деталь | 0007839400 |
Номер на схеме | 5 |
Название детали | Валик 0007839220 |
Ссылка на деталь | 0007839220 |
