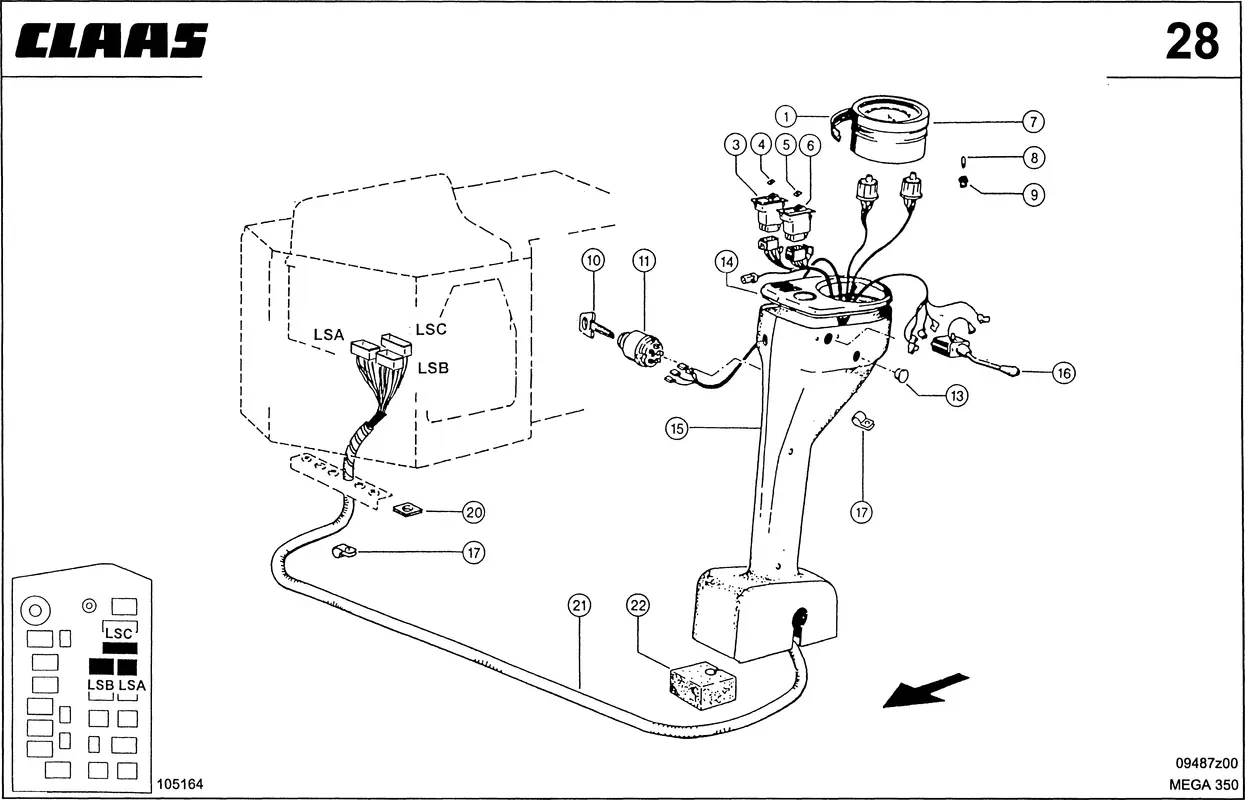

Панель приборов. Бортовой компьютер / показывающие приборы. Электрика электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Панель приборов. Бортовой компьютер / показывающие приборы. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Артикул: 174477929
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кольцо Уплотнительное 0001774920 |
Ссылка на деталь | 0001774920 |
Номер на схеме | 3 |
Название детали | Выкл.Складн.Кук.Приставка 0000142300 |
Ссылка на деталь | 0000142300 |
Номер на схеме | 3 |
Название детали | Лампа Накаливания 0002392150 |
Ссылка на деталь | 0002392150 |
Номер на схеме | 3 |
Название детали | Заглушка 0000714452 |
Ссылка на деталь | 0000714452 |
Номер на схеме | 4 |
Название детали | Вставка Выключат. 0000129260 |
Ссылка на деталь | 0000129260 |
Номер на схеме | 5 |
Название детали | Вставка Выключат. 0000715330 |
Ссылка на деталь | 0000715330 |
Номер на схеме | 6 |
Название детали | Выкл.Складн.Кук.Приставка 0000101550 |
Ссылка на деталь | 0000101550 |
Номер на схеме | 6 |
Название детали | Лампа Накаливания 0002392150 |
Ссылка на деталь | 0002392150 |
Номер на схеме | 7 |
Название детали | Информатор Центр. 0000108142 |
Ссылка на деталь | 0000108142 |
Номер на схеме | 8 |
Название детали | Лампочка В Сб. 0002114150 |
Ссылка на деталь | 0002114150 |
Номер на схеме | 8 |
Название детали | Лампа Накаливания 0002113060 |
Ссылка на деталь | 0002113060 |
Номер на схеме | 8 |
Название детали | Лампа Накаливания 0002150940 |
Ссылка на деталь | 0002150940 |
Номер на схеме | 9 |
Название детали | Патрон Лампы 0006040670 |
Ссылка на деталь | 0006040670 |
Номер на схеме | 9 |
Название детали | Патрон Лампы 0002150930 |
Ссылка на деталь | 0002150930 |
Номер на схеме | 10 |
Название детали | Ключ Центральный 0000131420 |
Ссылка на деталь | 0000131420 |
Номер на схеме | 11 |
Название детали | Выкл. Стартера 0000131350 |
Ссылка на деталь | 0000131350 |
Номер на схеме | 11 |
Название детали | Шайба 0002342370 |
Ссылка на деталь | 0002342370 |
Номер на схеме | 13 |
Название детали | Крышка 0002155020 |
Ссылка на деталь | 0002155020 |
Номер на схеме | 14 |
Название детали | Крышка 0006238080 |
Ссылка на деталь | 0006238080 |
Номер на схеме | 15 |
Название детали | Консоль Инструм. 0005462473 |
Ссылка на деталь | 0005462473 |
Номер на схеме | 16 |
Название детали | Переключат.Повор. 0007440700 |
Ссылка на деталь | 0007440700 |
Номер на схеме | 17 |
Название детали | Фиксатор 0002394980 |
Ссылка на деталь | 0002394980 |
Номер на схеме | 20 |
Название детали | Насадка 0000102330 |
Ссылка на деталь | 0000102330 |
Номер на схеме | 21 |
Название детали | Провод 0000129142 |
Ссылка на деталь | 0000129142 |
Номер на схеме | 22 |
Название детали | Уплотнение 0006237980 |
Ссылка на деталь | 0006237980 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Бортовой Компьютер / Показывающие Приборы, Панель приборов, Электрика / Электроника |
