Педали. Рабочий тормоз. Запчасти для тормоза зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999
Педали. Рабочий тормоз. Запчасти для тормоза зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999

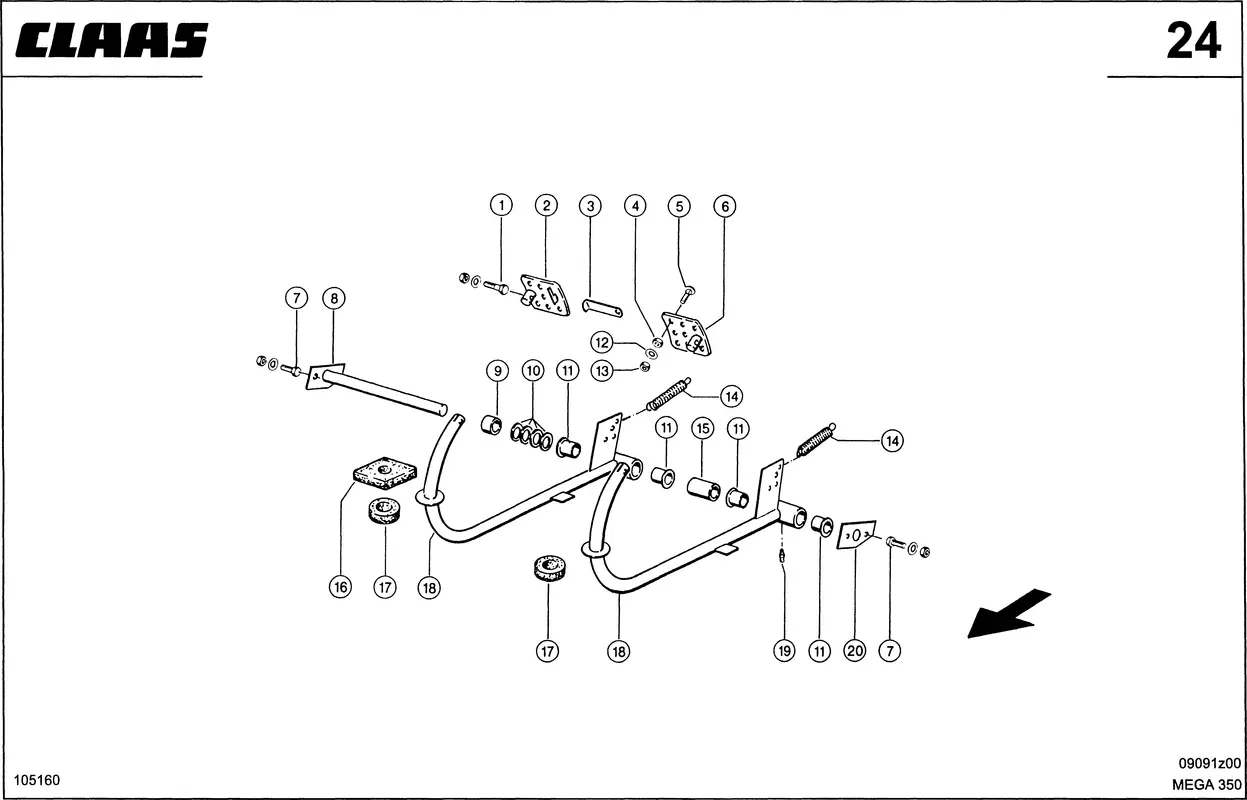

Артикул: 134275932 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Винт 6-Гр. 0002373400 |
Ссылка на деталь | 0002373400 |
Номер на схеме | 1 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 1 |
Название детали | Плоская Шайба 0002369122 |
Ссылка на деталь | 0002369122 |
Номер на схеме | 2 |
Название детали | Площадка Педали 0000763210 |
Ссылка на деталь | 0000763210 |
Номер на схеме | 3 |
Название детали | Пластина 0007347540 |
Ссылка на деталь | 0007347540 |
Номер на схеме | 4 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 5 |
Название детали | Винт Полупотайной 0008018831 |
Ссылка на деталь | 0008018831 |
Номер на схеме | 6 |
Название детали | Площадка Педали Л 0000763201 |
Ссылка на деталь | 0000763201 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 8 |
Название детали | Вал Кпп 0000763180 |
Ссылка на деталь | 0000763180 |
Номер на схеме | 9 |
Название детали | Труба Распорная 0000778880 |
Ссылка на деталь | 0000778880 |
Номер на схеме | 10 |
Название детали | Шайба Подкладная 0002342980 |
Ссылка на деталь | 0002342980 |
Номер на схеме | 11 |
Название детали | Втулка 0000085340 |
Ссылка на деталь | 0000085340 |
Номер на схеме | 12 |
Название детали | Шайба Подкладная 0002342230 |
Ссылка на деталь | 0002342230 |
Номер на схеме | 13 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 14 |
Название детали | Пружина Растяжен. 0006310560 |
Ссылка на деталь | 0006310560 |
Номер на схеме | 15 |
Название детали | Труба Распорная 0000763540 |
Ссылка на деталь | 0000763540 |
Номер на схеме | 16 |
Название детали | Уплотнение 0006238480 |
Ссылка на деталь | 0006238480 |
Номер на схеме | 17 |
Название детали | Кольцо Уплотнительное 0006010290 |
Ссылка на деталь | 0006010290 |
Номер на схеме | 18 |
Название детали | Педаль Тормоза 0006238810 |
Ссылка на деталь | 0006238810 |
Номер на схеме | 19 |
Название детали | Пресс-Масленка 0002369420 |
Ссылка на деталь | 0002369420 |
Номер на схеме | 20 |
Название детали | Пластина Опорная 0006022230 |
Ссылка на деталь | 0006022230 |
