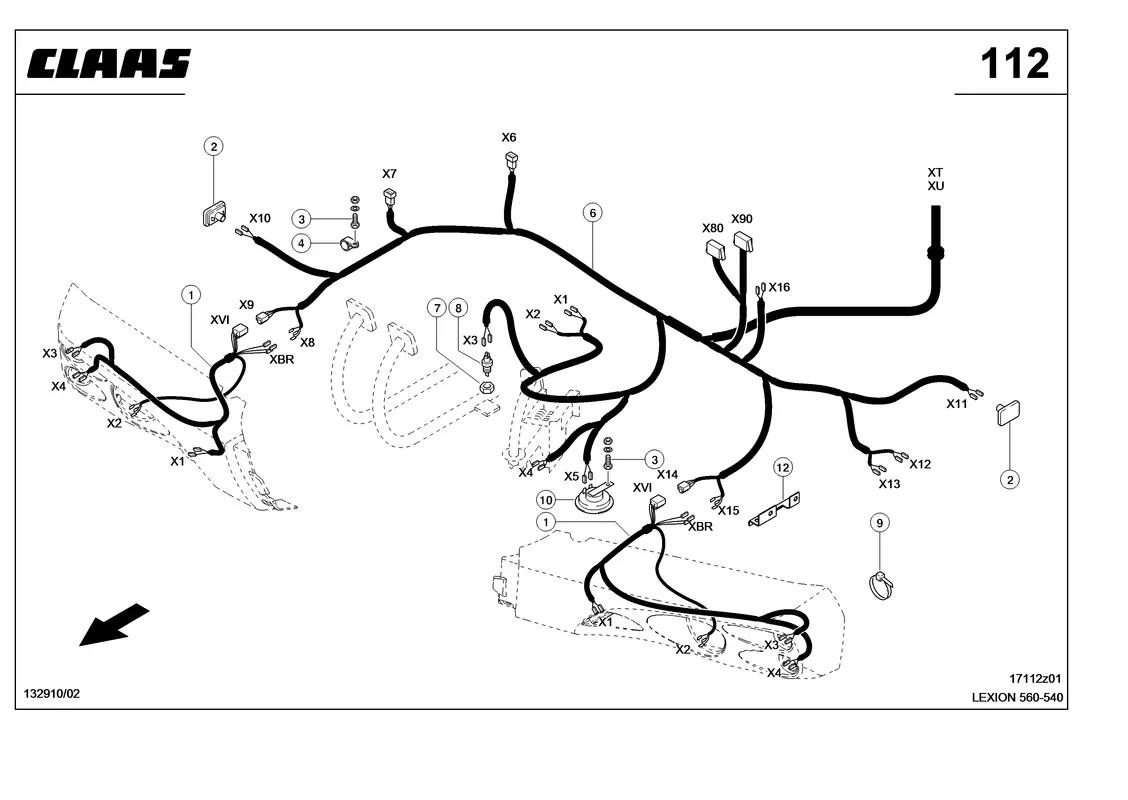

Передн. Освещение и электрика платформы. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Передн. Освещение и электрика платформы. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 147975870
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Провод 0000148260 |
Ссылка на деталь | 0000148260 |
Номер на схеме | 2 |
Название детали | Указатель Повор. 0000131111 |
Ссылка на деталь | 0000131111 |
Номер на схеме | 2 |
Название детали | Лампа Накаливания 0002157650 |
Ссылка на деталь | 0002157650 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 4 |
Название детали | Фиксатор 0002394980 |
Ссылка на деталь | 0002394980 |
Номер на схеме | 4 |
Название детали | Хомут 0002154050 |
Ссылка на деталь | 0002154050 |
Номер на схеме | 4 |
Название детали | Хомут 0002154040 |
Ссылка на деталь | 0002154040 |
Номер на схеме | 4 |
Название детали | Хомут 0002154030 |
Ссылка на деталь | 0002154030 |
Номер на схеме | 6 |
Название детали | Провод 0000153311 |
Ссылка на деталь | 0000153311 |
Номер на схеме | 6 |
Название детали | Провод 0000148141 |
Ссылка на деталь | 0000148141 |
Номер на схеме | 6 |
Название детали | Провод 0000150360 |
Ссылка на деталь | 0000150360 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002364550 |
Ссылка на деталь | 0002364550 |
Номер на схеме | 8 |
Название детали | Переключатель 0002159571 |
Ссылка на деталь | 0002159571 |
Номер на схеме | 9 |
Название детали | Стяжка Кабельная 0007556460 |
Ссылка на деталь | 0007556460 |
Номер на схеме | 9 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Номер на схеме | 10 |
Название детали | Сигнал Звуковой 0000717292 |
Ссылка на деталь | 0000717292 |
Номер на схеме | 12 |
Название детали | Держатель Штепс. 0000152810 |
Ссылка на деталь | 0000152810 |
Номер на схеме | 12 |
Название детали | Хомут Кабельный 0000131520 |
Ссылка на деталь | 0000131520 |
Номер на схеме | 12 |
Название детали | Хомут Кабельный 0000131530 |
Ссылка на деталь | 0000131530 |
Номер на схеме | 12 |
Название детали | Хомут Кабельный 0000131540 |
Ссылка на деталь | 0000131540 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Освещение Дороги, Передн. Освещение и электрика платформы, Электрика / Электроника |
