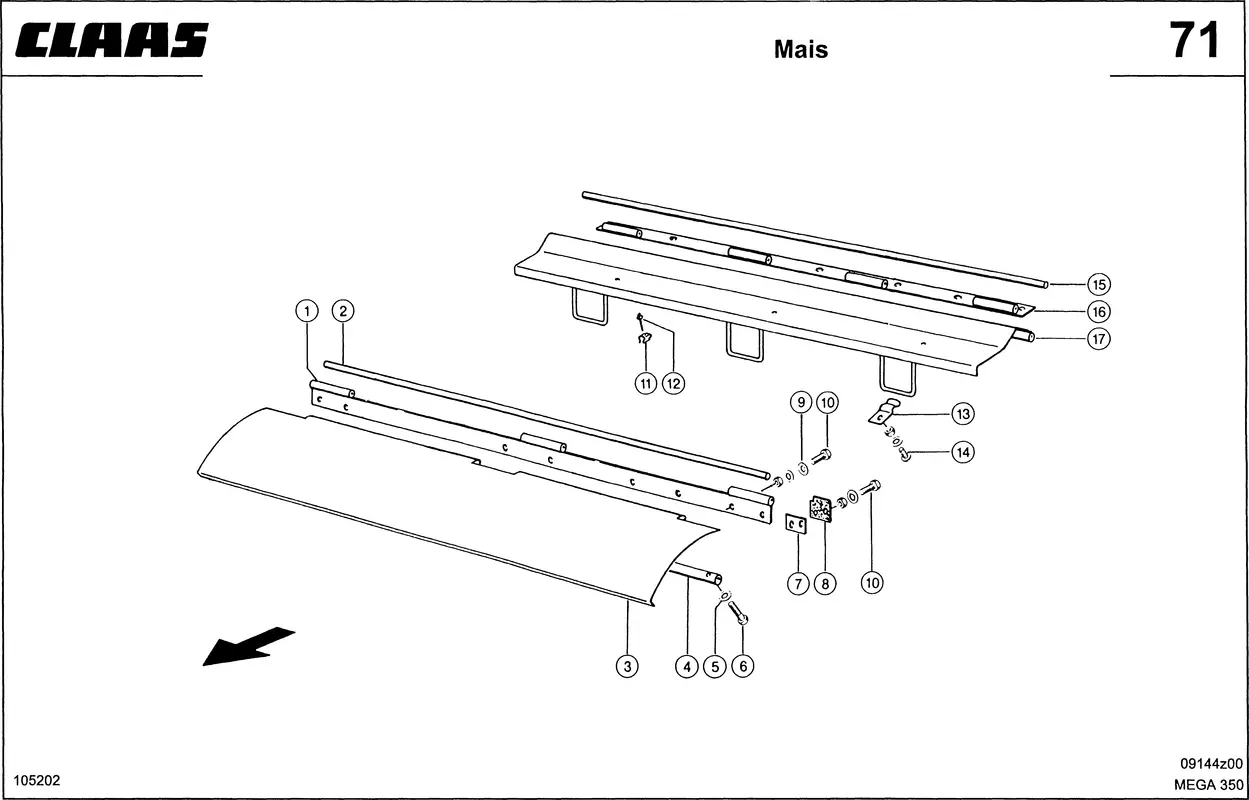

Переход, наклонная камера – машина. камера. Подающий агрегат. Запчасти для комбайнов mega 350 № машины 83600011 83699999. Схема 1
Переход, наклонная камера – машина. Наклонная камера. Подающий агрегат. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Планка 0006452520 |
| Ссылка на деталь | 0006452520 |
| Номер на схеме | 2 |
| Название детали | Штанга Рул. Тяги 0006452550 |
| Ссылка на деталь | 0006452550 |
| Номер на схеме | 3 |
| Название детали | Пластина Питателя 0006452562 |
| Ссылка на деталь | 0006452562 |
| Номер на схеме | 4 |
| Название детали | Трубка 0006452180 |
| Ссылка на деталь | 0006452180 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002362130 |
| Ссылка на деталь | 0002362130 |
| Номер на схеме | 7 |
| Название детали | Лента Уплотн. 0006452431 |
| Ссылка на деталь | 0006452431 |
| Номер на схеме | 8 |
| Название детали | Держатель 0006452440 |
| Ссылка на деталь | 0006452440 |
| Номер на схеме | 9 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Пружина Зажимная 0006524330 |
| Ссылка на деталь | 0006524330 |
| Номер на схеме | 12 |
| Название детали | Заклепка Глухая 0002380181 |
| Ссылка на деталь | 0002380181 |
| Номер на схеме | 13 |
| Название детали | Пружина Зажимная 0000614520 |
| Ссылка на деталь | 0000614520 |
| Номер на схеме | 14 |
| Название детали | Винт Полупотайной 0006100971 |
| Ссылка на деталь | 0006100971 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Штанга Рул. Тяги 0006468530 |
| Ссылка на деталь | 0006468530 |
| Номер на схеме | 16 |
| Название детали | Планка 0006628690 |
| Ссылка на деталь | 0006628690 |
| Номер на схеме | 17 |
| Название детали | Щиток Направл. 0006628670 |
| Ссылка на деталь | 0006628670 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Наклонная Камера, Переход, наклонная камера – машина, Подающий агрегат |
