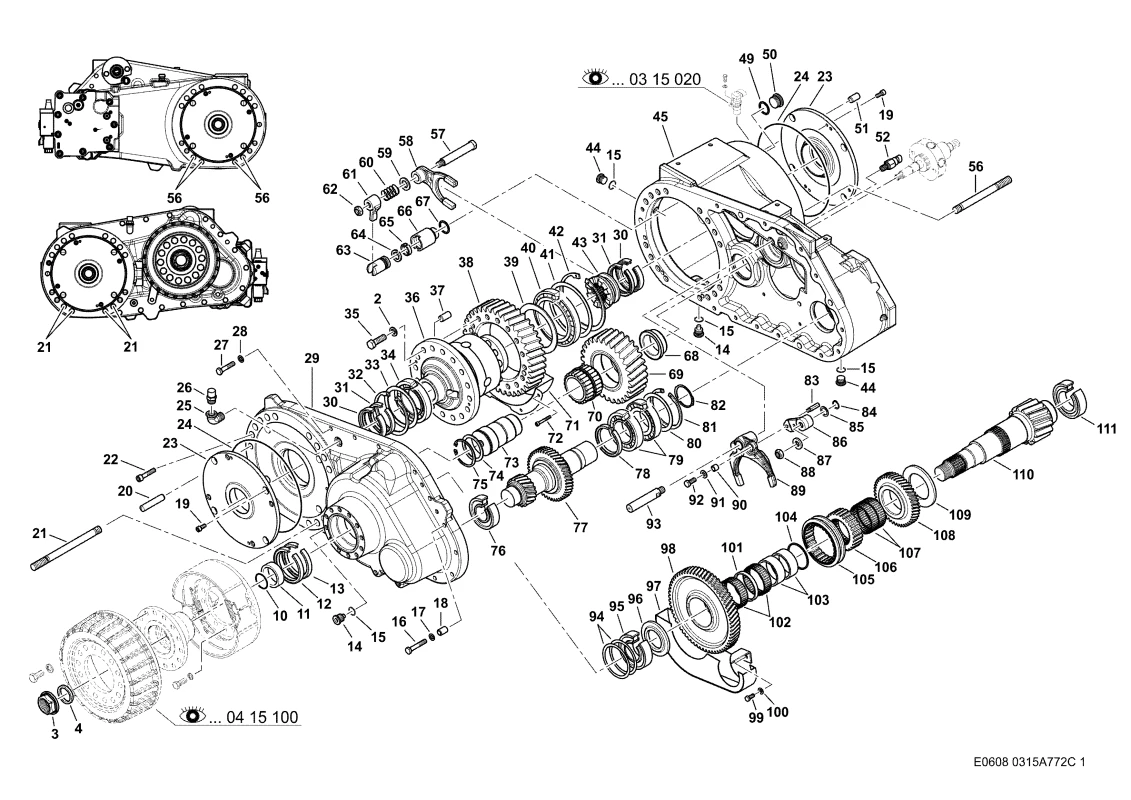

Переключаемый редуктор. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1

Описание

Номер на схеме	2
Название детали	Кольцо Упорное 0002121520
Ссылка на деталь	0002121520

Номер на схеме	2
Название детали	Диск 5003055003
Ссылка на деталь	5003055003

Номер на схеме	3
Название детали	Кольцо Уплотнит. 0000569040
Ссылка на деталь	0000569040

Номер на схеме	3
Название детали	Гайка 0006946370
Ссылка на деталь	0006946370

Номер на схеме	4
Название детали	Кольцо Центрир. 0015048010
Ссылка на деталь	0015048010

Номер на схеме	5
Название детали	Заглушка 0015049030
Ссылка на деталь	0015049030

Номер на схеме	6
Название детали	Элемент Нажимной 0015049190
Ссылка на деталь	0015049190

Номер на схеме	7
Название детали	Кольцо Стопорное 0015049200
Ссылка на деталь	0015049200

Номер на схеме	8
Название детали	Кольцо Стопорное 0002429080
Ссылка на деталь	0002429080

Номер на схеме	9
Название детали	Кольцо 0015049210
Ссылка на деталь	0015049210

Номер на схеме	10
Название детали	Кольцо Пружинное 0002351331
Ссылка на деталь	0002351331

Номер на схеме	10
Название детали	Кольцо Уплотнит. 0001030480
Ссылка на деталь	0001030480

Номер на схеме	11
Название детали	Кольцо Распорное 0015048040
Ссылка на деталь	0015048040

Номер на схеме	11
Название детали	Болт 6-Гр. 0002161720
Ссылка на деталь	0002161720

Номер на схеме	12
Название детали	Уплотнение Вала 0002339320
Ссылка на деталь	0002339320

Номер на схеме	13
Название детали	Уплотнение Вала 0002388880
Ссылка на деталь	0002388880

Номер на схеме	14
Название детали	Заглушка 0015049180
Ссылка на деталь	0015049180

Номер на схеме	15
Название детали	Кольцо Уплотнительное 0002448500
Ссылка на деталь	0002448500

Номер на схеме	16
Название детали	Болт 6-Гр. 0002150100
Ссылка на деталь	0002150100

Номер на схеме	17
Название детали	Кольцо Пружинное 0002351331
Ссылка на деталь	0002351331

Номер на схеме	18
Название детали	Втулка Разгруз. 0000325480
Ссылка на деталь	0000325480

Номер на схеме	19
Название детали	Винт С Цил.гол. 0002147170
Ссылка на деталь	0002147170

Номер на схеме	20
Название детали	Штифт Цилиндрич. 0026965210
Ссылка на деталь	0026965210

Номер на схеме	21
Название детали	Шпилька 0002244190
Ссылка на деталь	0002244190

Номер на схеме	22
Название детали	Винт С Цил.гол. 0002334420
Ссылка на деталь	0002334420

Номер на схеме	23
Название детали	Фланец 0015048050
Ссылка на деталь	0015048050

Номер на схеме	24
Название детали	Кольцо Уплотнит. 0002145270
Ссылка на деталь	0002145270

Номер на схеме	25
Название детали	Уголок 0015049070
Ссылка на деталь	0015049070

Номер на схеме	26
Название детали	Сапун 0006645480
Ссылка на деталь	0006645480

Номер на схеме	27
Название детали	Болт 6-Гр. 0002380100
Ссылка на деталь	0002380100

Номер на схеме	28
Название детали	Кольцо Пружинное 0002351331
Ссылка на деталь	0002351331

Номер на схеме	29
Название детали	Крышка 0015048060
Ссылка на деталь	0015048060

Номер на схеме	30
Название детали	Кольцо 0015049090
Ссылка на деталь	0015049090

Номер на схеме	31
Название детали	Кольцо 0015049100
Ссылка на деталь	0015049100

Номер на схеме	32
Название детали	Кольцо Стопорное 0002430630
Ссылка на деталь	0002430630

Номер на схеме	33
Название детали	Комплект Подгоночных Шайб 0006646720
Ссылка на деталь	0006646720

Номер на схеме	34
Название детали	Роликоподшипник 0002166840
Ссылка на деталь	0002166840

Номер на схеме	35
Название детали	Болт 6-Гр. 0002339460
Ссылка на деталь	0002339460

Номер на схеме	36
Название детали	Дифференциал 0015048070
Ссылка на деталь	0015048070

Номер на схеме	37
Название детали	Штифт Цилиндрич. 0002428570
Ссылка на деталь	0002428570

Номер на схеме	38
Название детали	Колесо Цилиндрич. 0015048080
Ссылка на деталь	0015048080

Номер на схеме	39
Название детали	Шайба Опорная 0002146600
Ссылка на деталь	0002146600

Номер на схеме	40
Название детали	Роликоподшипник 0002125260
Ссылка на деталь	0002125260

Номер на схеме	41
Название детали	Диск 0015049111
Ссылка на деталь	0015049111

Номер на схеме	42
Название детали	Кольцо Стопорное 0002181950
Ссылка на деталь	0002181950

Номер на схеме	43
Название детали	Муфта 0000326060
Ссылка на деталь	0000326060

Номер на схеме	44
Название детали	Пробка Резьбов. 0002334030
Ссылка на деталь	0002334030

Номер на схеме	45
Название детали	Корпус 0015048090
Ссылка на деталь	0015048090

Номер на схеме	49
Название детали	Кольцо Уплотнительное 0006316970
Ссылка на деталь	0006316970

Номер на схеме	50
Название детали	Пробка Резьбов. 0002189870
Ссылка на деталь	0002189870

Номер на схеме	51
Название детали	Штифт Цилиндрич. 0002423770
Ссылка на деталь	0002423770

Номер на схеме	52
Название детали	Выключатель 0000118034
Ссылка на деталь	0000118034

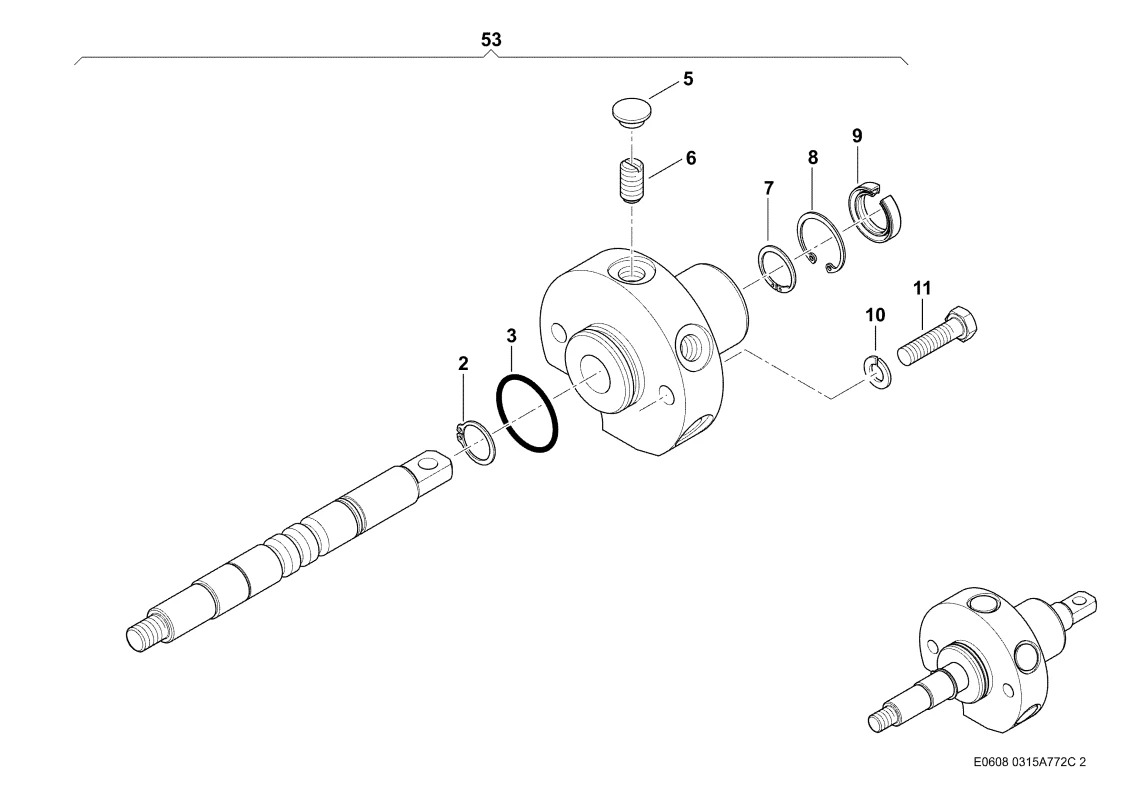

Номер на схеме	53
Название детали	Цилиндр 0015048100
Ссылка на деталь	0015048100

Номер на схеме	56
Название детали	Шпилька 0002244180
Ссылка на деталь	0002244180

Номер на схеме	57
Название детали	Вал Управления 0000325950
Ссылка на деталь	0000325950

Номер на схеме	58
Название детали	Вилка Переключен. 0006948770
Ссылка на деталь	0006948770

Номер на схеме	59
Название детали	Кпл.шайб 0006948660
Ссылка на деталь	0006948660

Номер на схеме	60
Название детали	Пружина Сжатия 0000325970
Ссылка на деталь	0000325970

Номер на схеме	61
Название детали	Рычаг Переключ. 0000325990
Ссылка на деталь	0000325990

Номер на схеме	62
Название детали	Гайка 6-Гр. 0002389450
Ссылка на деталь	0002389450

Номер на схеме	63
Название детали	Поршень 0000326010
Ссылка на деталь	0000326010

Номер на схеме	64
Название детали	Уплотнение Поршня 0002180470
Ссылка на деталь	0002180470

Номер на схеме	65
Название детали	Кольцо П-Образн. 0002147110
Ссылка на деталь	0002147110

Номер на схеме	66
Название детали	Цилиндр 0006947970
Ссылка на деталь	0006947970

Номер на схеме	67
Название детали	Кольцо Уплотнительное 0006316970
Ссылка на деталь	0006316970

Номер на схеме	68
Название детали	Кольцо Распорное 0015048110
Ссылка на деталь	0015048110

Номер на схеме	69
Название детали	Колесо Цилиндрич. 0015048120
Ссылка на деталь	0015048120

Номер на схеме	70
Название детали	Роликоподшипник 0015049120
Ссылка на деталь	0015049120

Номер на схеме	71
Название детали	Щиток 0015048130
Ссылка на деталь	0015048130

Номер на схеме	72
Название детали	Винт С Цилиндрической Головкой И Внутр. 7703009011
Ссылка на деталь	7703009011

Номер на схеме	73
Название детали	Палец 0015048140
Ссылка на деталь	0015048140

Номер на схеме	74
Название детали	Кольцо Стопорное 0015049130
Ссылка на деталь	0015049130

Номер на схеме	75
Название детали	Кольцо Стопорное 0002143780
Ссылка на деталь	0002143780

Номер на схеме	76
Название детали	Роликоподшипник 0002192680
Ссылка на деталь	0002192680

Номер на схеме	77
Название детали	Вал Колеса Цил. 0015048150
Ссылка на деталь	0015048150

Номер на схеме	78
Название детали	Кольцо 0015049100
Ссылка на деталь	0015049100

Номер на схеме	79
Название детали	Роликоподшипник 0015049140
Ссылка на деталь	0015049140

Номер на схеме	80
Название детали	Кпл.шайб 0015048160
Ссылка на деталь	0015048160

Номер на схеме	81
Название детали	Кольцо Стопорное 0002351940
Ссылка на деталь	0002351940

Номер на схеме	82
Название детали	Кольцо Стопорное 6005018753
Ссылка на деталь	6005018753

Номер на схеме	83
Название детали	Палец 0015048170
Ссылка на деталь	0015048170

Номер на схеме	84
Название детали	Диск 0015048180
Ссылка на деталь	0015048180

Номер на схеме	85
Название детали	Шайба Опорная 0002383120
Ссылка на деталь	0002383120

Номер на схеме	86
Название детали	Кольцо Стопорное 0002344470
Ссылка на деталь	0002344470

Номер на схеме	87
Название детали	Рычаг Переключ. 0015048190
Ссылка на деталь	0015048190

Номер на схеме	88
Название детали	Гайка 6-Гр. 0002389450
Ссылка на деталь	0002389450

Номер на схеме	89
Название детали	Вилка Переключен. 0015048200
Ссылка на деталь	0015048200

Номер на схеме	90
Название детали	Втулка Распорная 0000325540
Ссылка на деталь	0000325540

Номер на схеме	91
Название детали	Диск 0000327880
Ссылка на деталь	0000327880

Номер на схеме	92
Название детали	Болт 6-Гр. 0002110320
Ссылка на деталь	0002110320

Номер на схеме	93
Название детали	Вал Управления 0015048210
Ссылка на деталь	0015048210

Номер на схеме	94
Название детали	Кпл.шайб 0015048220
Ссылка на деталь	0015048220

Номер на схеме	95
Название детали	Роликоподшипник 0015049150
Ссылка на деталь	0015049150

Номер на схеме	96
Название детали	Диск 0015048230
Ссылка на деталь	0015048230

Номер на схеме	97
Название детали	Щиток 0015048240
Ссылка на деталь	0015048240

Номер на схеме	98
Название детали	Колесо Цилиндрич. 0015048250
Ссылка на деталь	0015048250

Номер на схеме	99
Название детали	Болт 6-Гр. 0003679060
Ссылка на деталь	0003679060

Номер на схеме	100
Название детали	Шайба 0002330050
Ссылка на деталь	0002330050

Номер на схеме	101
Название детали	Кольцо Промежут. 0015048260
Ссылка на деталь	0015048260

Номер на схеме	102
Название детали	Венец Игольчатый 0002167920
Ссылка на деталь	0002167920

Номер на схеме	103
Название детали	Кольцо Внутр. 0015048270
Ссылка на деталь	0015048270

Номер на схеме	104
Название детали	Кольцо Стопорное 0015049160
Ссылка на деталь	0015049160

Номер на схеме	105
Название детали	Муфта 0015048280
Ссылка на деталь	0015048280

Номер на схеме	106
Название детали	Муфта Включ. 0015048290
Ссылка на деталь	0015048290

Номер на схеме	107
Название детали	Венец Игольчатый 0002167920
Ссылка на деталь	0002167920

Номер на схеме	108
Название детали	Колесо Цилиндрич. 0015048300
Ссылка на деталь	0015048300

Номер на схеме	109
Название детали	Диск 0015048310
Ссылка на деталь	0015048310

Номер на схеме	110
Название детали	Колесо Цилиндрич. 0015048320
Ссылка на деталь	0015048320
