Перекрытие подбарабанья. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999
Перекрытие подбарабанья. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999
Описание

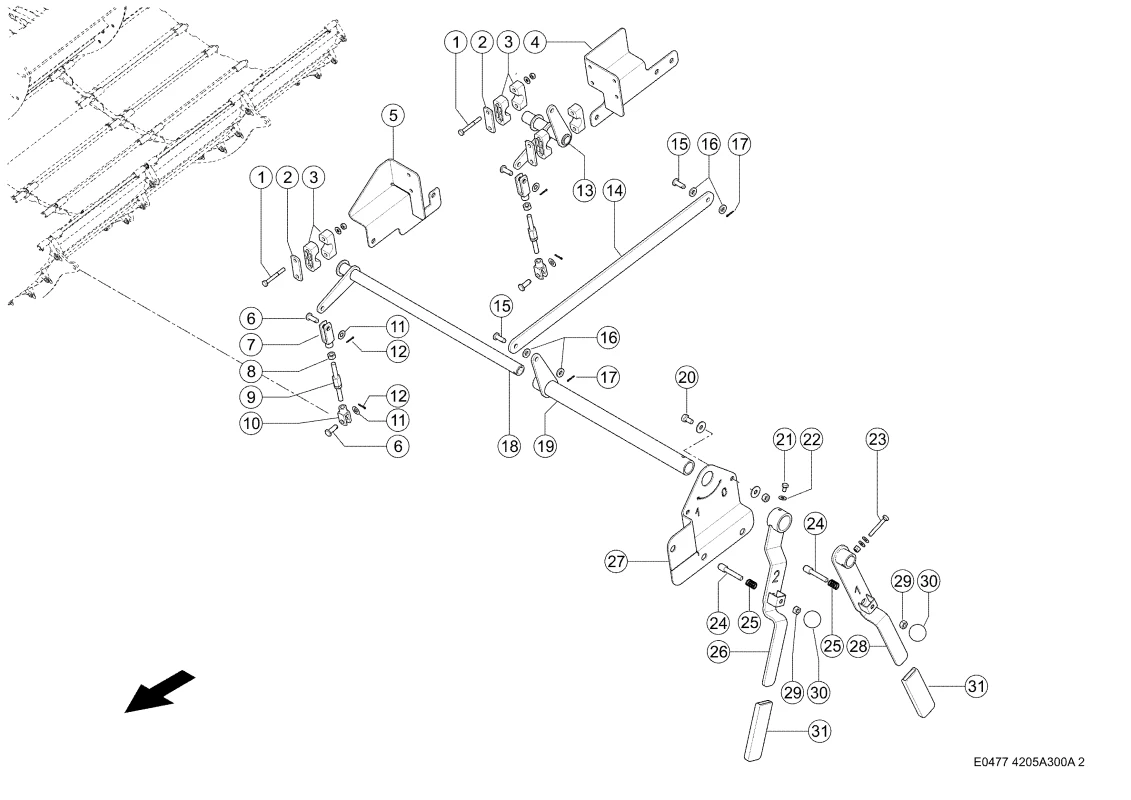

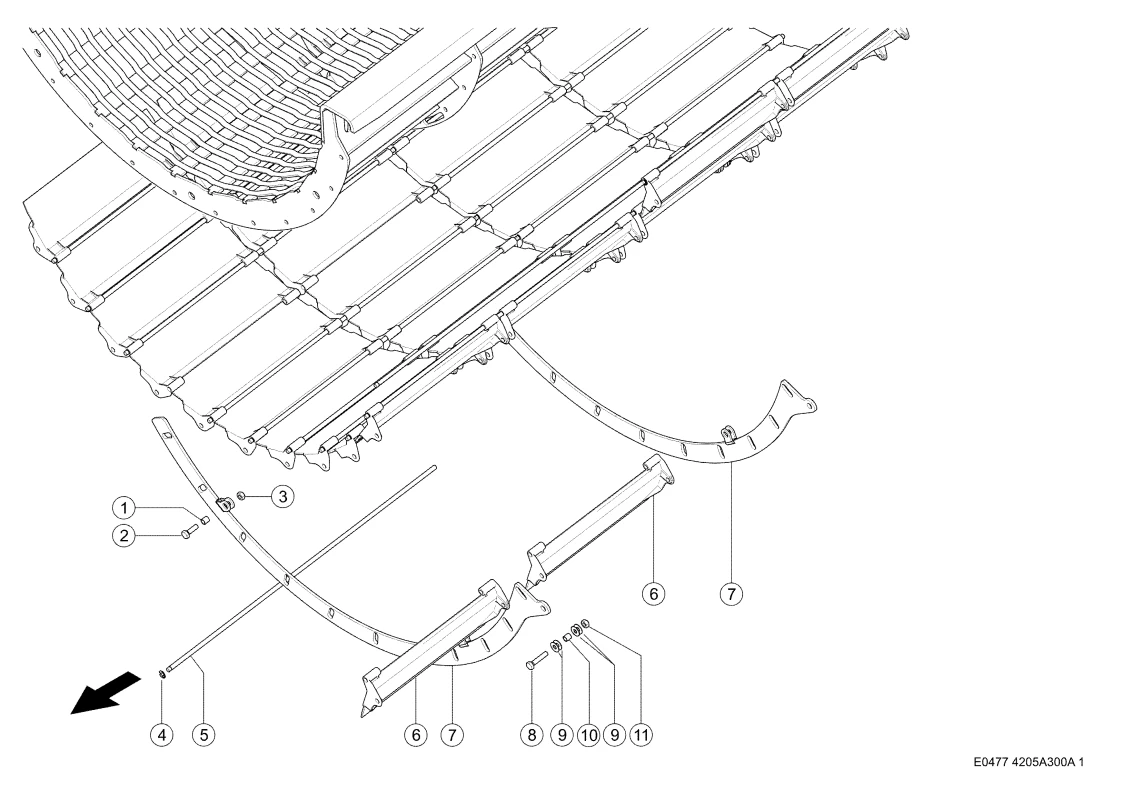

| Номер на схеме | 1 |
| Название детали | Втулка 0007920690 |
| Ссылка на деталь | 0007920690 |
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002355090 |
| Ссылка на деталь | 0002355090 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 2 |
| Название детали | Пластина Металл. 0007575320 |
| Ссылка на деталь | 0007575320 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 3 |
| Название детали | Половина Подшипн. 0007574960 |
| Ссылка на деталь | 0007574960 |
| Номер на схеме | 4 |
| Название детали | Шайба Опорная 0002392030 |
| Ссылка на деталь | 0002392030 |
| Номер на схеме | 4 |
| Название детали | Щиток Опорный 0005136280 |
| Ссылка на деталь | 0005136280 |
| Номер на схеме | 5 |
| Название детали | Вал Кпп 0007920540 |
| Ссылка на деталь | 0007920540 |
| Номер на схеме | 5 |
| Название детали | Щиток Опорный 0005568680 |
| Ссылка на деталь | 0005568680 |
| Номер на схеме | 6 |
| Название детали | Щиток 0007933691 |
| Ссылка на деталь | 0007933691 |
| Номер на схеме | 6 |
| Название детали | Палец 0002386800 |
| Ссылка на деталь | 0002386800 |
| Номер на схеме | 7 |
| Название детали | Сцепное Устройство 0002390790 |
| Ссылка на деталь | 0002390790 |
| Номер на схеме | 7 |
| Название детали | Тяга Соединит. 0005568660 |
| Ссылка на деталь | 0005568660 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002424420 |
| Ссылка на деталь | 0002424420 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 9 |
| Название детали | Плоская Шайба 0002342220 |
| Ссылка на деталь | 0002342220 |
| Номер на схеме | 9 |
| Название детали | Тяга Резьбовая 0005136850 |
| Ссылка на деталь | 0005136850 |
| Номер на схеме | 10 |
| Название детали | Втулка 0007920690 |
| Ссылка на деталь | 0007920690 |
| Номер на схеме | 10 |
| Название детали | Сцепное Устройство 0004730440 |
| Ссылка на деталь | 0004730440 |
| Номер на схеме | 11 |
| Название детали | Шайба 0002368260 |
| Ссылка на деталь | 0002368260 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 12 |
| Название детали | Шплинт 0002351090 |
| Ссылка на деталь | 0002351090 |
| Номер на схеме | 13 |
| Название детали | Труба 0005136290 |
| Ссылка на деталь | 0005136290 |
| Номер на схеме | 14 |
| Название детали | Скоба 0005136360 |
| Ссылка на деталь | 0005136360 |
| Номер на схеме | 15 |
| Название детали | Палец 0002386800 |
| Ссылка на деталь | 0002386800 |
| Номер на схеме | 16 |
| Название детали | Шайба 0002330050 |
| Ссылка на деталь | 0002330050 |
| Номер на схеме | 17 |
| Название детали | Шплинт 0002351090 |
| Ссылка на деталь | 0002351090 |
| Номер на схеме | 18 |
| Название детали | Труба 0005136211 |
| Ссылка на деталь | 0005136211 |
| Номер на схеме | 19 |
| Название детали | Труба 0005136251 |
| Ссылка на деталь | 0005136251 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002378770 |
| Ссылка на деталь | 0002378770 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 23 |
| Название детали | Болт 6-Гр. 0002375531 |
| Ссылка на деталь | 0002375531 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 23 |
| Название детали | Гайка Стопорная 0002111130 |
| Ссылка на деталь | 0002111130 |
| Номер на схеме | 24 |
| Название детали | Стопор 0006471710 |
| Ссылка на деталь | 0006471710 |
| Номер на схеме | 25 |
| Название детали | Пружина Сжатия 0000008770 |
| Ссылка на деталь | 0000008770 |
| Номер на схеме | 26 |
| Название детали | Рычаг 0005136380 |
| Ссылка на деталь | 0005136380 |
| Номер на схеме | 27 |
| Название детали | Щиток Опорный 0005136310 |
| Ссылка на деталь | 0005136310 |
| Номер на схеме | 28 |
| Название детали | Рычаг 0005136331 |
| Ссылка на деталь | 0005136331 |
| Номер на схеме | 29 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 30 |
| Название детали | Кнопка Сферич. 0006331090 |
| Ссылка на деталь | 0006331090 |
| Номер на схеме | 31 |
| Название детали | Рукоятка 0006262350 |
| Ссылка на деталь | 0006262350 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Отделение Зерна, Перекрытие подбарабанья, Ротор |
